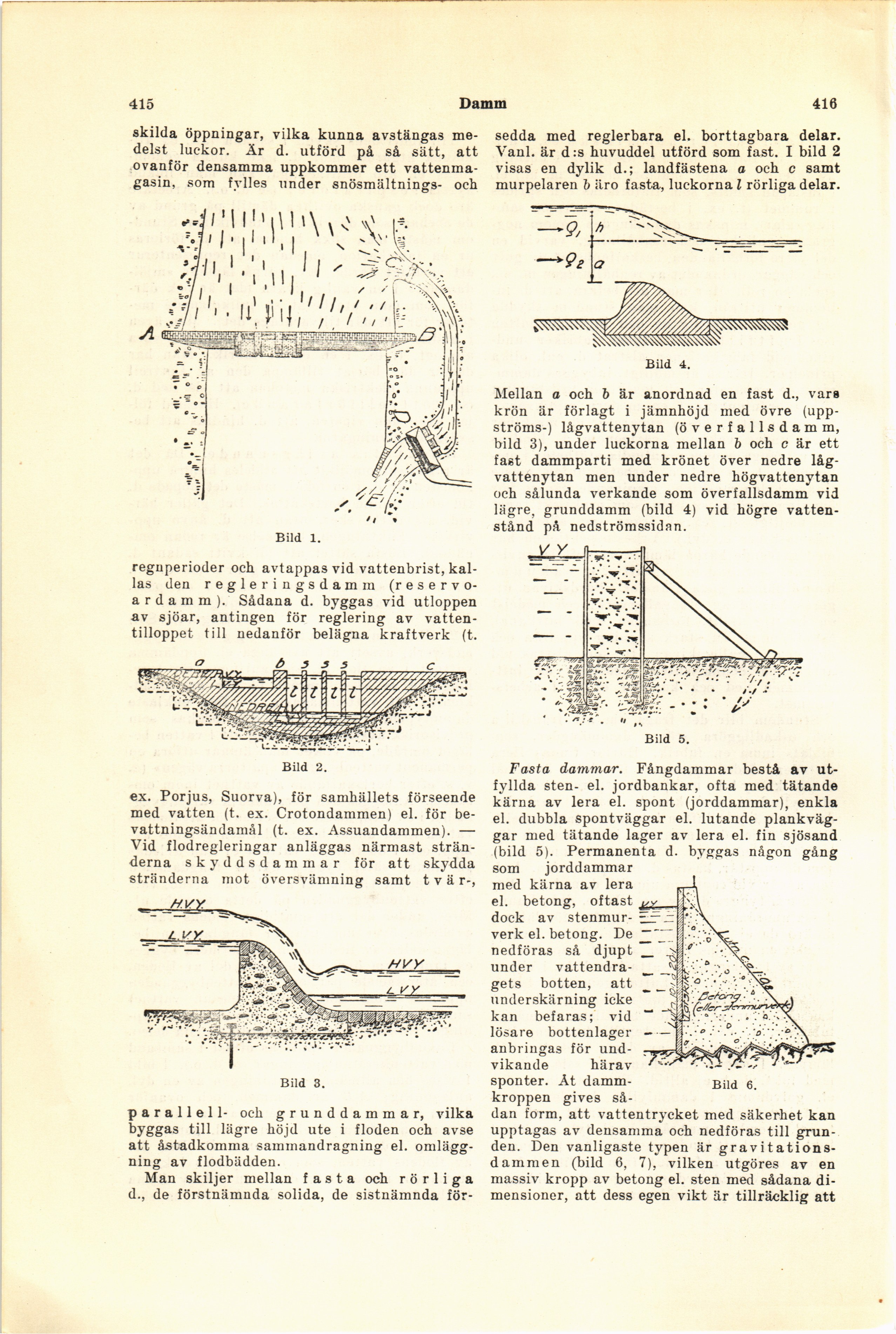

415
Damm
416
skilda öppningar, vilka kunna avstängas
medelst luckor. Är d. utförd på så sätt, att
ovanför densamma uppkommer ett
vattenmagasin, som fylles under snösmältnings- och
Bild 1.
regnperioder och avtappas vid vattenbrist,
kallas den regle ringsdamm
(reservoar d a m m ). Sådana d. byggas vid utloppen
av sjöar, antingen för reglering av
vattentilloppet till nedanför belägna kraftverk (t.
Bild 2.
ex. Porjus, Suorva), för samhällets förseende
med vatten (t. ex. Crotondammen) el. för
be-vattningsändamål (t. ex. Assuandammen). —
Vid flodregleringar anläggas närmast
stränderna skyddsdammar för att skydda
stränderna mot översvämning samt tvär-,
Bild 3.
parallell- och grunddammar, vilka
byggas till lägre höjd ute i floden och avse
att åstadkomma sammandragning el.
omläggning av flodbädden.
Man skiljer mellan fasta och rörliga
d., de förstnämnda solida, de sistnämnda
för
sedda med reglerbara el. borttagbara delar.
Vanl. är d :s huvuddel utförd som fast. I bild 2
visas en dylik d.; landfästena a och c samt
murpelaren b äro fasta, luckorna l rörliga delar.
Bild 4.
Mellan a och b är anordnad en fast d., vara
krön är förlagt i jämnhöjd med övre
(uppströms-) lågvattenytan (överfallsdamm,
bild 3), under luckorna mellan b och c är ett
fast dammparti med krönet över nedre
lågvattenytan men under nedre högvattenytan
och sålunda verkande som överfallsdamm vid
lägre, grunddamm (bild 4) vid högre
vattenstånd på nedströmssidan.
Bild 6.
Bild 5.
Fasta dammar. Fångdammar bestå av
utfyllda sten- el. jordbankar, ofta med tätande
kärna av lera el. spont (jorddammar), enkla
el. dubbla spontväggar el. lutande
plankväggar med tätande lager av lera el. fin sjösand
(bild 5). Permanenta d. byggas någon gång
som jorddammar
med kärna av lera
el. betong, oftast
dock av
stenmurverk el. betong. De
nedföras så djupt
under
vattendragets botten, att
underskärning icke
kan befaras; vid
lösare bottenlager
anbringas för
undvikande härav
sponter. Åt
dammkroppen gives
sådan form, att vattentrycket med säkerhet kan
upptagas av densamma och nedföras till
grunden. Den vanligaste typen är
gravitations-dammen (bild 6, 7), vilken utgöres av en
massiv kropp av betong el. sten med sådana
dimensioner, att dess egen vikt är tillräcklig att
