923
Kanalstrålar
924

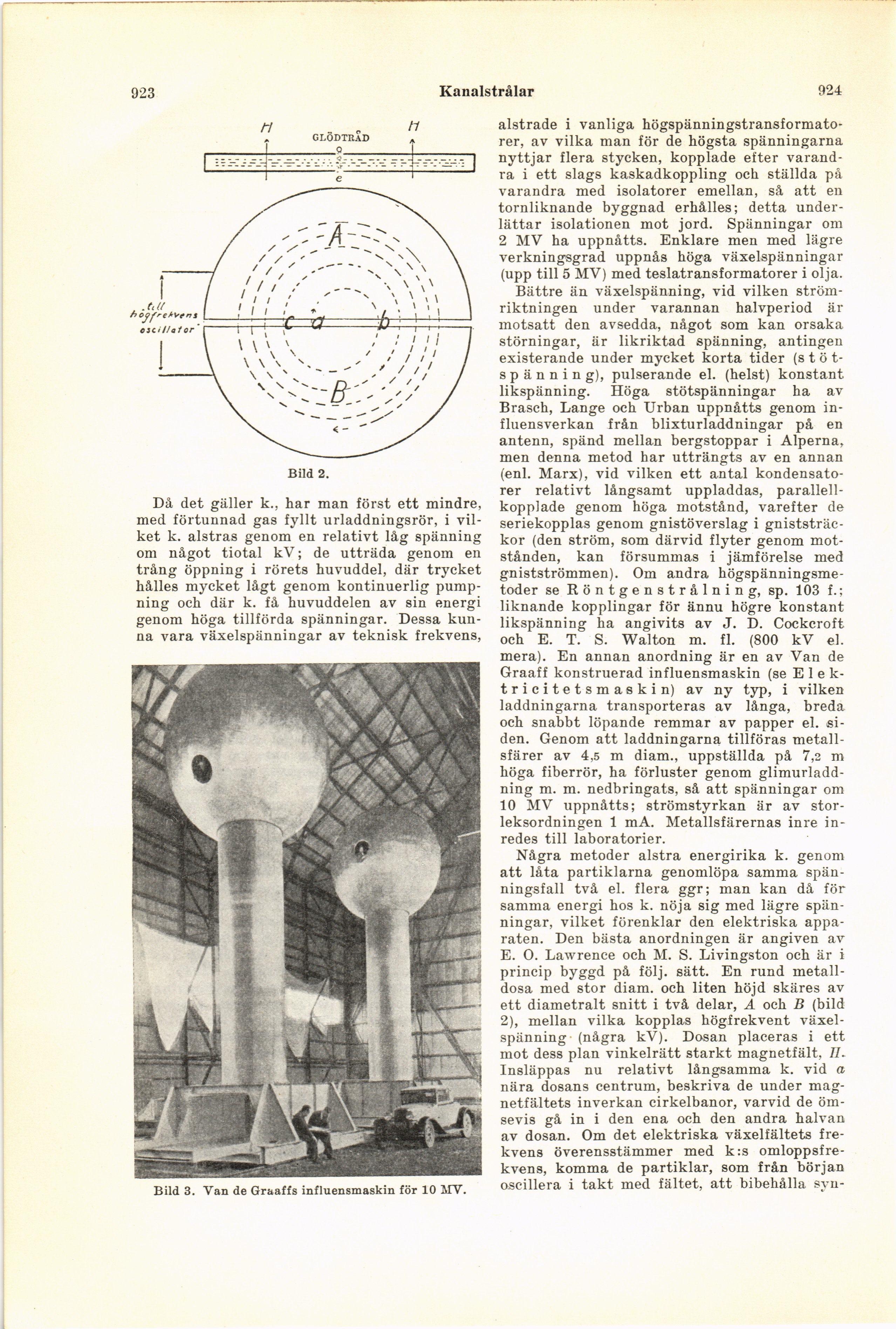

Bild 2.
Då det gäller k., har man först ett mindre,
med förtunnad gas fyllt urladdningsrör, i
vilket k. alstras genom en relativt låg spänning
om något tiotal kV; de utträda genom en
trång öppning i rörets huvuddel, där trycket
hålles mycket lågt genom kontinuerlig
pump-ning och där k. få huvuddelen av sin energi
genom höga tillförda spänningar. Dessa
kunna vara växelspänningar av teknisk frekvens,
Bild 3. Van de Graaffs influensmaskin för 10 MV.
alstrade i vanliga
högspänningstransformato-rer, av vilka man för de högsta spänningarna
nyttjar flera stycken, kopplade efter
varandra i ett slags kaskadkoppling och ställda på
varandra med isolatorer emellan, så att en
tornliknande byggnad erhålles; detta
underlättar isolationen mot jord. Spänningar om
2 MV ha uppnåtts. Enklare men med lägre
verkningsgrad uppnås höga växelspänningar
(upp till 5 MV) med teslatransformatorer i olja.
Bättre än växelspänning, vid vilken
strömriktningen under varannan halvperiod är
motsatt den avsedda, något som kan orsaka
störningar, är likriktad spänning, antingen
existerande under mycket korta tider (s t ö
t-spänning), pulserande el. (helst) konstant
likspänning. Höga stötspänningar ha av
Bräsch, Lange och Urban uppnåtts genom
influensverkan från blixturladdningar på en
antenn, spänd mellan bergstoppar i Alperna,
men denna metod har utträngts av en annan
(enl. Marx), vid vilken ett antal
kondensato-rer relativt långsamt uppladdas,
parallell-kopplade genom höga motstånd, varefter de
seriekopplas genom gnistöverslag i
gniststräc-kor (den ström, som därvid flyter genom
motstånden, kan försummas i jämförelse med
gnistströmmen). Om andra
högspänningsme-toder se Röntgenstrålning, sp. 103 f.;
liknande kopplingar för ännu högre konstant
likspänning ha angivits av J. D. Cockcroft
och E. T. S. Walton m. fl. (800 kV el.
mera). En annan anordning är en av Van de
Graaff konstruerad influensmaskin (se E 1 e
k-tricitetsmaskin) av ny typ, i vilken
laddningarna transporteras av långa, breda
och snabbt löpande remmar av papper el.
siden. Genom att laddningarna tillföras
metallsfärer av 4,5 m diam., uppställda på 7,2 m
höga fiberrör, ha förluster genom
glimurladd-ning m. m. nedbringats, så att spänningar om
10 MV uppnåtts; strömstyrkan är av
storleksordningen 1 mA. Metallsfärernas inre
in-redes till laboratorier.
Några metoder alstra energirika k. genom
att låta partiklarna genomlöpa samma
spänningsfall två el. flera ggr; man kan då för
samma energi hos k. nöja sig med lägre
spänningar, vilket förenklar den elektriska
apparaten. Den bästa anordningen är angiven av
E. O. Lawrence och M. S. Livingston och är i
princip byggd på följ. sätt. En rund
metalldosa med stor diam, och liten höjd skäres av
ett diametralt snitt i två delar, A och B (bild
2), mellan vilka kopplas högfrekvent
växelspänning (några kV). Dosan placeras i ett
mot dess plan vinkelrätt starkt magnetfält, H.
Insläppas nu relativt långsamma k. vid a
nära dosans centrum, beskriva de under
magnetfältets inverkan cirkelbanor, varvid de
ömsevis gå in i den ena och den andra halvan
av dosan. Om det elektriska växelfältets
frekvens överensstämmer med k:s
omloppsfre-kvens, komma de partiklar, som från början
oscillera i takt med fältet, att bibehålla syn-
