547
Elektromotor—Elektron
548

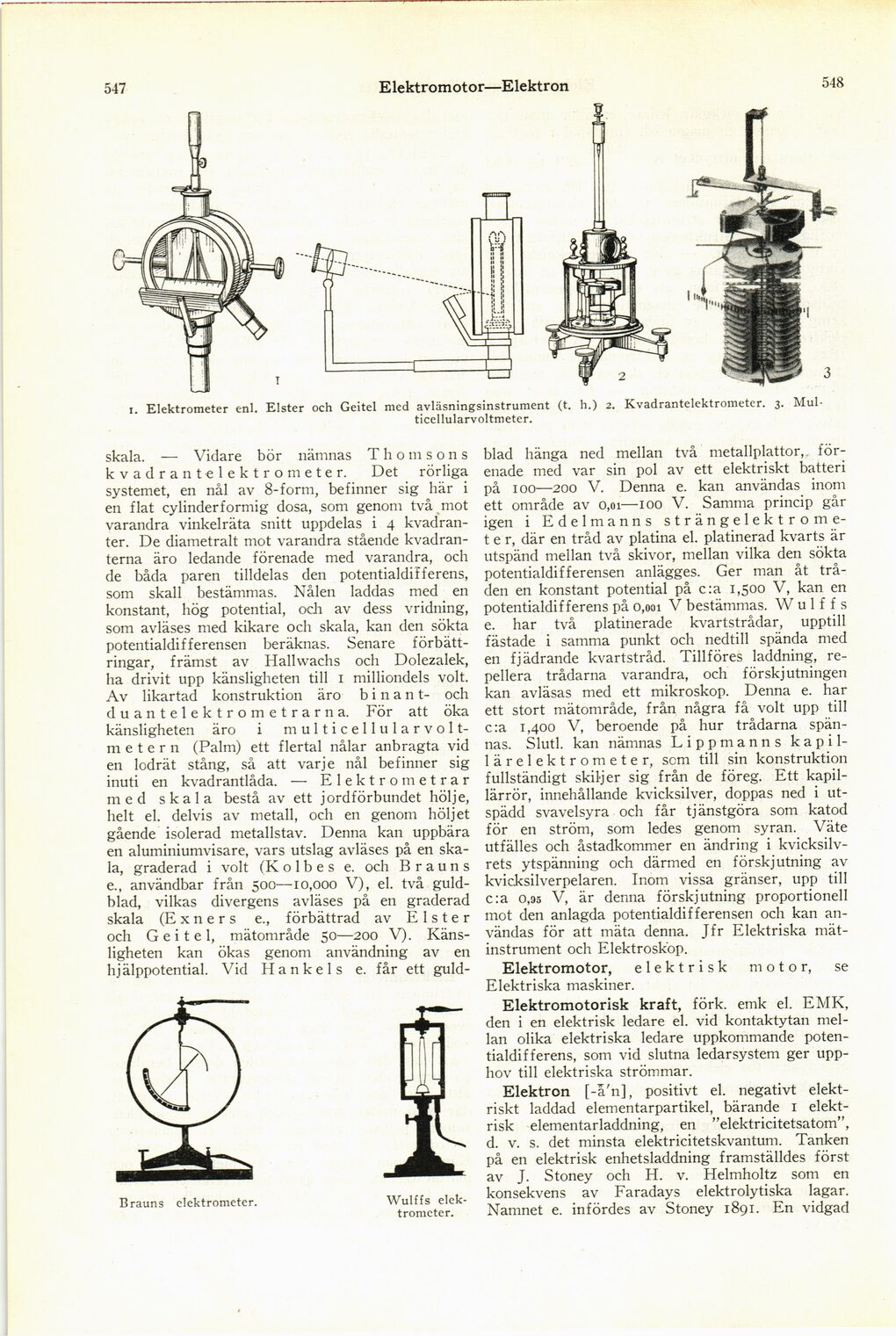

i. Elektrometer enl. Elster och Geitel med avläsningsinstrument (t. h.) 2. Kvadrantelektrometer. 3.
Mul-ticellularvoltmeter.
skala. — Vidare bör nämnas T h o m s o n s
kvadrantelektrometer. Det rörliga
systemet, en nål av 8-form, befinner sig här i
en flat cylinderformig dosa, som genom två mot
varandra vinkelräta snitt uppdelas i 4
kvadran-ter. De diametralt mot varandra stående
kvadran-terna äro ledande förenade med varandra, och
de båda paren tilldelas den potentialdifferens,
som skall bestämmas. Nålen laddas med en
konstant, hög potential, och av dess vridning,
som avläses med kikare och skala, kan den sökta
potentialdifferensen beräknas. Senare
förbättringar, främst av Hallwachs och Dolezalek,
ha drivit upp känsligheten till I milliondels volt.
Av likartad konstruktion äro b i n a n t- och
duantelektrometrarna. För att öka
känsligheten äro i
multicellularvolt-metern (Palm) ett flertal nålar anbragta vid
en lodrät stång, så att varje nål befinner sig
inuti en kvadrantlåda. — Elektrometrar
med skala bestå av ett jordförbundet hölje,
helt el. delvis av metall, och en genom höljet
gående isolerad metallstav. Denna kan uppbära
en aluminiumvisare, vars utslag avläses på en
skala, graderad i volt (K o 1 b e s e. och B r a u n s
e., användbar från 500—10,000 V), el. två
guldblad, vilkas divergens avläses på en graderad
skala (E x n e r s e., förbättrad av Elster
och Geitel, mätområde 50—200 V).
Känsligheten kan ökas genom användning av en
hjälppotential. Vid Han kels e. får ett
guld
Wulffs
elektrometer.
blad hänga ned mellan två metallplattor,
förenade med var sin pol av ett elektriskt batteri
på 100—200 V. Denna e. kan användas inom
ett område av 0,01—100 V. Samma princip går
igen i Edelmanns
strängelektrome-t e r, där en tråd av platina el. platinerad kvarts är
utspänd mellan två skivor, mellan vilka den sökta
potentialdifferensen anlägges. Ger man åt
tråden en konstant potential på c:a 1,500 V, kan en
potentialdifferens på 0,001 V bestämmas. W u 1 f f s
e. har två platinerade kvartstrådar, upptill
fästade i samma punkt och nedtill spända med
en fjädrande kvartstråd. Tillföres laddning,
repellera trådarna varandra, och förskjutningen
kan avläsas med ett mikroskop. Denna e. har
ett stort mätområde, från några få volt upp till
c:a 1,400 V, beroende på hur trådarna
spännas. Slutl. kan nämnas L i p pm an n s
kapillär elektrometer, som till sin konstruktion
fullständigt skiljer sig från de föreg. Ett
kapillärrör, innehållande kvicksilver, doppas ned i
utspädd svavelsyra och får tjänstgöra som katod
för en ström, som ledes genom syran. Väte
utfälles och åstadkommer en ändring i
kvicksilvrets ytspänning och därmed en förskjutning av
kvicksilverpelaren. Inom vissa gränser, upp till
c:a 0,95 V, är denna förskjutning proportionell
mot den anlagda potentialdifferensen och kan
användas för att mäta denna. Jfr Elektriska
mätinstrument och Elektroskop.
Elektromotor, elektrisk motor, se
Elektriska maskiner.
Elektromotorisk kraft, förk. emk el. EMK,
den i en elektrisk ledare el. vid kontaktytan
mellan olika elektriska ledare uppkommande
potentialdifferens, som vid slutna ledarsystem ger
upphov till elektriska strömmar.
Elektron [-ä’n], positivt el. negativt
elektriskt laddad elementarpartikel, bärande 1
elektrisk elementarladdning, en ”elektricitetsatom”,
d. v. s. det minsta elektricitetskvantum. Tanken
på en elektrisk enhetsladdning framställdes först
av J. Stoney och H. v. Helmholtz som en
konsekvens av Faradays elektrolytiska lagar.
Namnet e. infördes av Stoney 1891. En vidgad
