att vätskan i diafragmat må kunna träda i beröring med vätskan i
lådan. Till dessa väggar begagnas olika materiel. Halfgarfvadt läder
eller pergament är mycket bra och användes ofta, trots sin dyrhet.
Med fördel användes äfven dubbel segelduk med en tjock papp emellan,
hvilket är betydligt billigare och dertill varaktigare än pergament.
Dessa väggar fastnaglas med lister å diafragmats träställning, hvarvid
skrufhufvudena böra täckas med en blandning af vax och kolofonium,
så att de ej angripas af kopparvitriolen. På senare tiden har man börjat
att i stället för diafragmat använda särskildt härför brända lercylindrar,
som ställas tätt bredvid hvarandra i diafragmats riktning.

Diafragmat fylles med samma lösning som ofvan är angifven för
batterilådan213 och ställes i lådan. Då den genom sin specifika lätthet
icke af sig sjelf kan stå fast, så fastklämmes den i lådan med en
träkil. Lösningen i lådan, som förut intog två tredjedelar, stiger, när
diafragmat nedsättes, nästan till lådans kant.

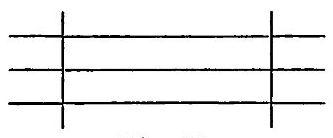

Fig. 11.

219 öfver diafragmat lägges en ställning, bestående af tre långa och
två korta stänger af koppar eller messing, som förbindas med
hvarandra såsom vidstående fig. 11 visar. De långa
stängerna motsvara diafragmats längd, de båda
kortares längd rättar sig efter afståndet mellan
de längre. Härvid iakttages att den mellersta
långa stången kommer att ligga midt öfver
diafragmat och de båda öfriga 3 till 4 cm. utöfver dess väggar, och
således hafva kopparvitriollösningen under sig. I diafragmat nedsänkes
en med två hål försedd amalgamerad zinkplatta, hängande på ett par
, i dessa hål inträdda af koppartråd böjda hakar, hvilka fästas på
mellersta stången; plattans storlek rättar sig efter storleken af det föremål
som skall fällas. Den metalliska zinken upplöser sig småningom till
zinkoxid, och vätskan i diafragmat öfvergår till zinkvitriollösning.

På de yttre längdstängerna fästas de matriser, hvarå fällning skall
ske. De hänga alltså i kopparvitriollösningen och måste hafva
bildsidan vänd mot diafragmat.

Genom å ena sidan förbindelsen mellan zinkplattan och matrisen
i kopparvitriollösningen och å andra sidan beröringen mellan de båda
vätskorna genom diafragmats porösa väggar, är den galvaniska
strömmen vid lif och fäller å matrisen de i kopparvitriollösningen befintliga
kopparatomerna.

220 Den här angifna lösningen är afsedd att täcka en grafit-yta till
nöjaktig tjocklek på en tid af 10—12 timmar. Med användande af
Knights metod kan dock samma resultat ernås på 2—3 timmar, medelst
att förstärka lösningen genom tillsättande af blå vitriol till dess vågen
visar ungefär 10 och sedan tillsätta vitriololja tills vågen visar 15
eller 18. Samme man har äfven uppfunnit en annan metod för att
påskynda fällningen, nämligen att öfver matrisen skaka en lösning af
svafvelsyrad kopparoxid, utan extra-syra, som silas genom smuts- och
