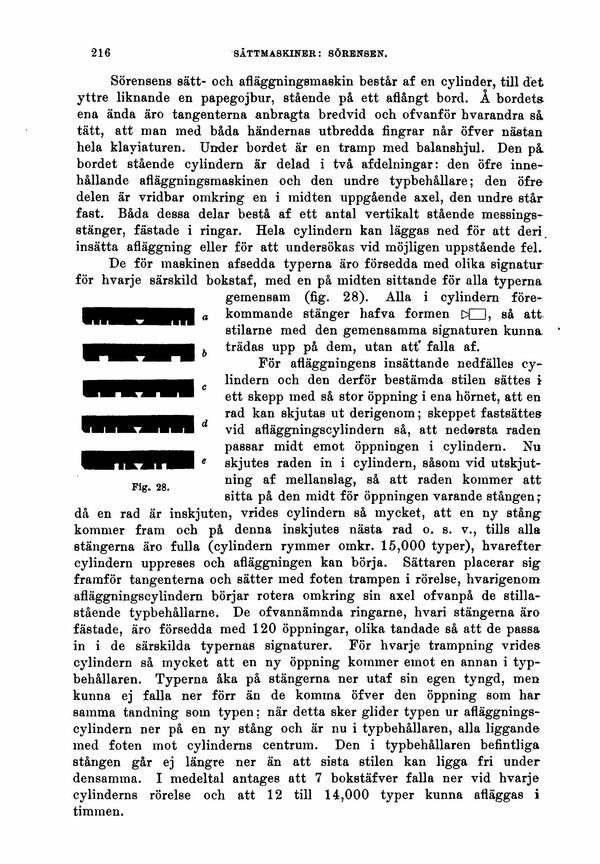

Sörensens sätt- och afläggningsmaskin består af en cylinder, till det
yttre liknande en papegojbur, stående på ett aflångt bord. Å bordet»
ena ända äro tangenterna anbragta bredvid och ofvanför hvarandra så
tätt, att man med båda händernas utbredda fingrar når öfver nästan
hela klaviaturen. Under bordet är en tramp med balanshjul. Den på
bordet stående cylindern är delad i två afdelningar: den öfre
innehållande afläggningsmaskinen och den undre typbehållare; den öfre
delen är vridbar omkring en i midten uppgående axel, den undre står
fast. Båda dessa delar bestå af ett antal vertikalt stående
messings-stänger, fästade i ringar. Hela cylindern kan läggas ned för att deri.
insätta afläggning eller för att undersökas vid möjligen uppstående fel.
De för maskinen afsedda typerna äro försedda med olika signatur
för hvarje särskild bokstaf, med en på midten sittande för alla typerna
gemensam (fig. 28). Alla i cylindern
förekommande stänger hafva formen D=l I, så att
stilarne med den gemensamma signaturen kunna
trädas upp på dem, utan att’ falla af.
För afläggningens insättande nedfälles
cylindern och den derför bestämda stilen sättes i
ett skepp med så stor öppning i ena hörnet, att en
rad kan skjutas ut derigenom; skeppet fastsätte»
vid afläggningscylindern så, att nedersta raden
passar midt emot öppningen i cylindern. Nu
skjutes raden in i cylindern, såsom vid
utskjut-ning af mellanslag, så att raden kommer att
sitta på den midt för öppningen varande stången;
då en rad är inskjuten, vrides cylindern så mycket, att en ny
stång-kommer fram och på denna inskjutes nästa rad o. s. v., tills alla
stängerna äro fulla (cylindern rymmer omkr. 15,000 typer), hvarefter
cylindern uppreses och afläggningen kan börja. Sättaren placerar sigp
framför tangenterna och sätter med foten trampen i rörelse, hvarigenom
afläggningscylindern börjar rotera omkring sin axel ofvanpå de
stillastående typbehållarne. De ofvannämnda ringarne, hvari stängerna äro
fästade, äro försedda med 120 öppningar, olika tandade så att de passa
in i de särskilda typernas signaturer. För hvarje trampning vride»
cylindern så mycket att en ny öppning kommer emot en annan i
typbehållaren. Typerna åka på stängerna ner utaf sin egen tyngd, men
kunna ej falla ner förr än de komma öfver den öppning som har
samma tandning som typen: när detta sker glider typen ur
afläggningscylindern ner på en ny stång och är nu i typbehållaren, alla liggande
med foten mot cylinderns centrum. Den i typbehållaren befintliga
stången går ej längre ner än att sista stilen kan ligga fri under
densamma. I medeltal antages att 7 bokstäfver falla ner vid hvarje
cylinderns rörelse och att 12 till 14,000 typer kunna afläggas i
timmen.
Fig. 28.
