Nu insättes det öfre knästycket, hvilket ofta är ett ganska mödosamt
arbete. Detta knästycke hålles i sitt läge af en i öfverbjelken befintlig
jernbult, hvilken i nedre ändan är afrundad och går in i knästycket.
Bultens öfre ända slutar i en fyrkantig öppning af öfverstycket och
i denna öppning går en kil, som hindrar bulten att komma uppåt.
Kilen insättes först när det öfre knäet har kommit på sin plats, och
detta måste hållas stadigt medan kilen indrifves. Kilen tjenar till att

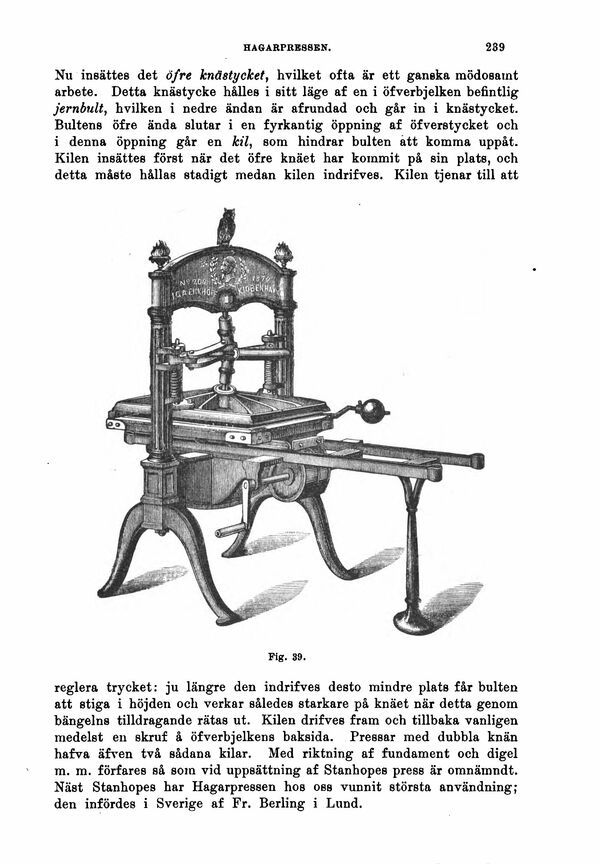

Fig. 39.
reglera trycket: ju längre den indrifves desto mindre plats får bulten
att stiga i höjden och verkar således starkare på knäet när detta genom
bängelns tilldragande rätas ut. Kilen drifves fram och tillbaka vanligen
medelst en skruf å öfverbjelkens baksida. Pressar med dubbla knän
hafva äfven två sådana kilar. Med riktning af fundament och digel
m. m. forfares så som vid uppsättning af Stanhopes press är omnämndt.
Näst Stanhopes har Hagarpressen hos oss vunnit största användning;
den infördes i Sverige af Fr. Berling i Lund.
