för två färger, hvilken förekommer i två storlekar, med 25,5 X20,3
cm. och 61 X45,8 cm. tryckyta. Dessa maskiner lära trycka 3—6,000
ex. i timmen.
Newsum har konstruerat en roterande maskin för två färger. Den

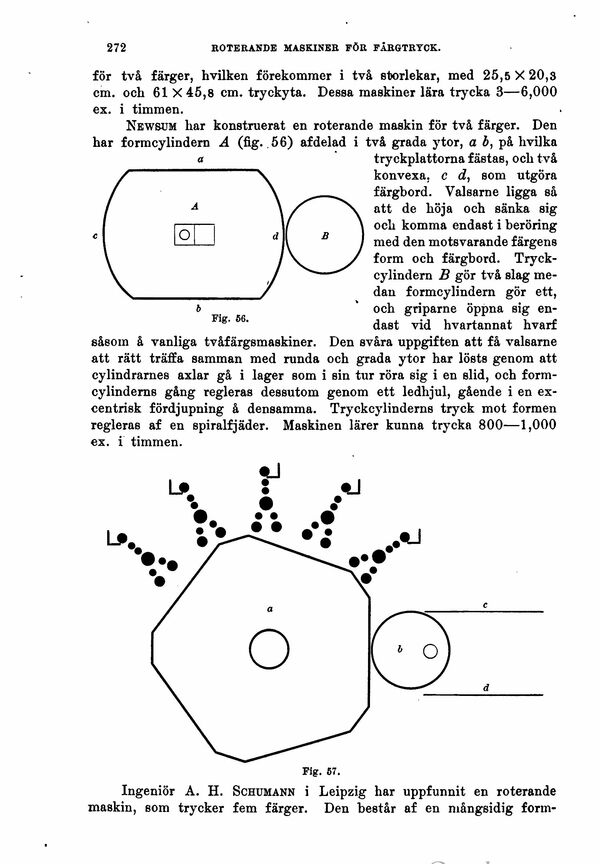

har formcylindern A (fig. .56) af delad i två grada ytor, a 5, på hvilka
tryckplattorna fästas, och två
konvexa, c d, som utgöra
färgbord. Valsarne ligga så
att de höja och sänka sig
och komma endast i beröring
med den motsvarande färgens
form och färgbord.
Tryck-cylindern B gör två slag
medan formcylindern gör ett,
och griparne öppna sig
endast vid hvartannat hvarf
Fig. 56.
såsom å vanliga tvåfärgsmaskiner. Den svåra uppgiften att få valsarne
att rätt träffa samman med runda och grada ytor har lösts genom att
cylindrarnes axlar gå i lager som i sin tur röra sig i en slid, och
form-cylinderns gång regleras dessutom genom ett ledhjul, gående i en
excentrisk fördjupning å densamma. Tryckcylinderns tryck mot formen
regleras af en spiralfjäder. Maskinen lärer kunna trycka 800—1,000
ex. i timmen.
Ingeniör A. H. Schumann i Leipzig har uppfunnit en roterande
maskin, som trycker fem färger. Den består af en mångsidig form-
