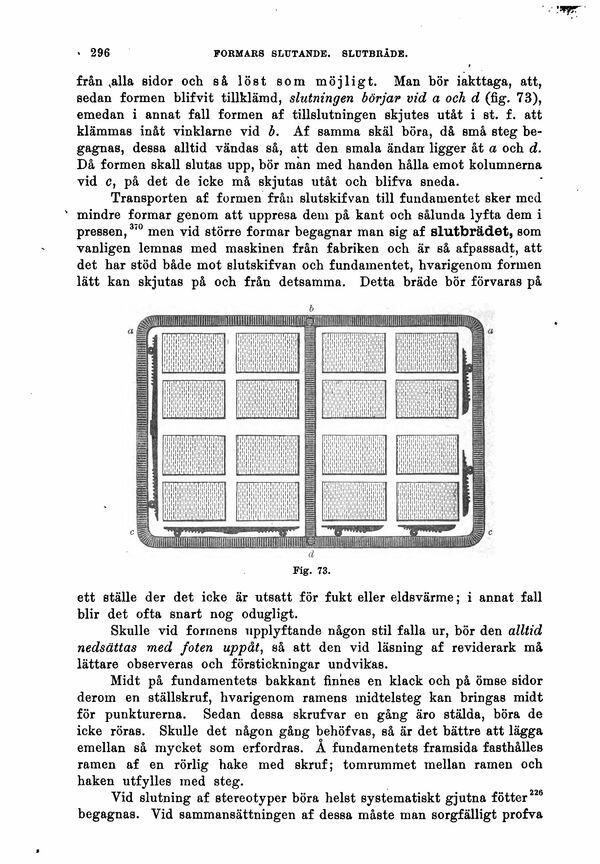

från ,alla sidor och så löst som möjligt. Man bör iakttaga, att,
sedan formen blifvit tillklämd, slutningen börjar vid a och d (fig. 73),
emedan i annat fall formen af tillslutningen skjutes utåt i st. f. att
klämmas inåt vinklarne vid b. Af samma skäl böra, då små steg
begagnas, dessa alltid vändas så, att den smala ändan ligger åt a och d.
Då formen skall slutas upp, bör man med handen hålla emot kolumnerna
vid c, på det de icke må skjutas utåt och blifva sneda.
Transporten af formen från slutskifvan till fundamentet sker med
% mindre formar genom att uppresa dem på kant och sålunda lyfta dem i
pressen,3’0 men vid större formar begagnar man sig af slutbrädet, som
vanligen lemnas med maskinen från fabriken och är så afpassadt, att
det har stöd både mot slutskifvan och fundamentet, hvarigenom formen
lätt kan skjutas på och från detsamma. Detta bräde bör förvaras på
b
Si : : 11111111111 Ui ii ! i!im!i!iWi.i!i!i!i!i!i! mi i iiiiiiiiiiiiiiiiiiiiiiiiiiii’i il» | mm 1
ijiftiMi i i Hi iiiiii i! 11 iiiiiiiiiii|||i ii ii ii 11111111 iiiiiiitf iiiii iii : : iiin mi 1
11 ii K i WRM1 iiiiiiiiI;iiiii i’ 111 Hi iiiiii tiiiiiiiiMiii ii 1111 Hi 11 iii !i!i!i!i!i!i!i!i!i!i!i!i!i!i! ! !i|iMi|i!il|ii|iii||iilVil !;!j ! miM |
jTOWi j!|!|!ji!ij!j!ji|!!lj!!’i!!j! mmm 11111111111111 Hiit iii iii i n !l!!!i!i!i!l!!!i!i!i!!!i!i!i i 111 Ill IIIIII iillliiilll iiilllllllil iill ■■il
d
Fig. 73.
ett ställe der det icke är utsatt för fukt eller eldsvärme; i annat fall
blir det ofta snart nog odugligt.
Skulle vid formens upplyftande någon stil falla ur, bör den alltid
nedsättas med foten uppåt, så att den vid läsning af reviderark må
lättare observeras och förstickningar undvikas.
Midt på fundamentets bakkant finnes en klack och på ömse sidor
derom en ställskruf, hvarigenom ramens midtelsteg kan bringas midt
för punkturerna. Sedan dessa skrufvar en gång äro stälda, böra de
icke röras. Skulle det någon gång behöfvas, så är det bättre att lägga
emellan så mycket som erfordras. A fundamentets framsida fasthålles
ramen af en rörlig bake med skruf; tomrummet mellan ramen och
baken utfylles med steg.
Vid slutning af stereotyper böra helst systematiskt gjutna fötter226
begagnas. Vid sammansättningen af dessa måste man sorgfälligt profva
