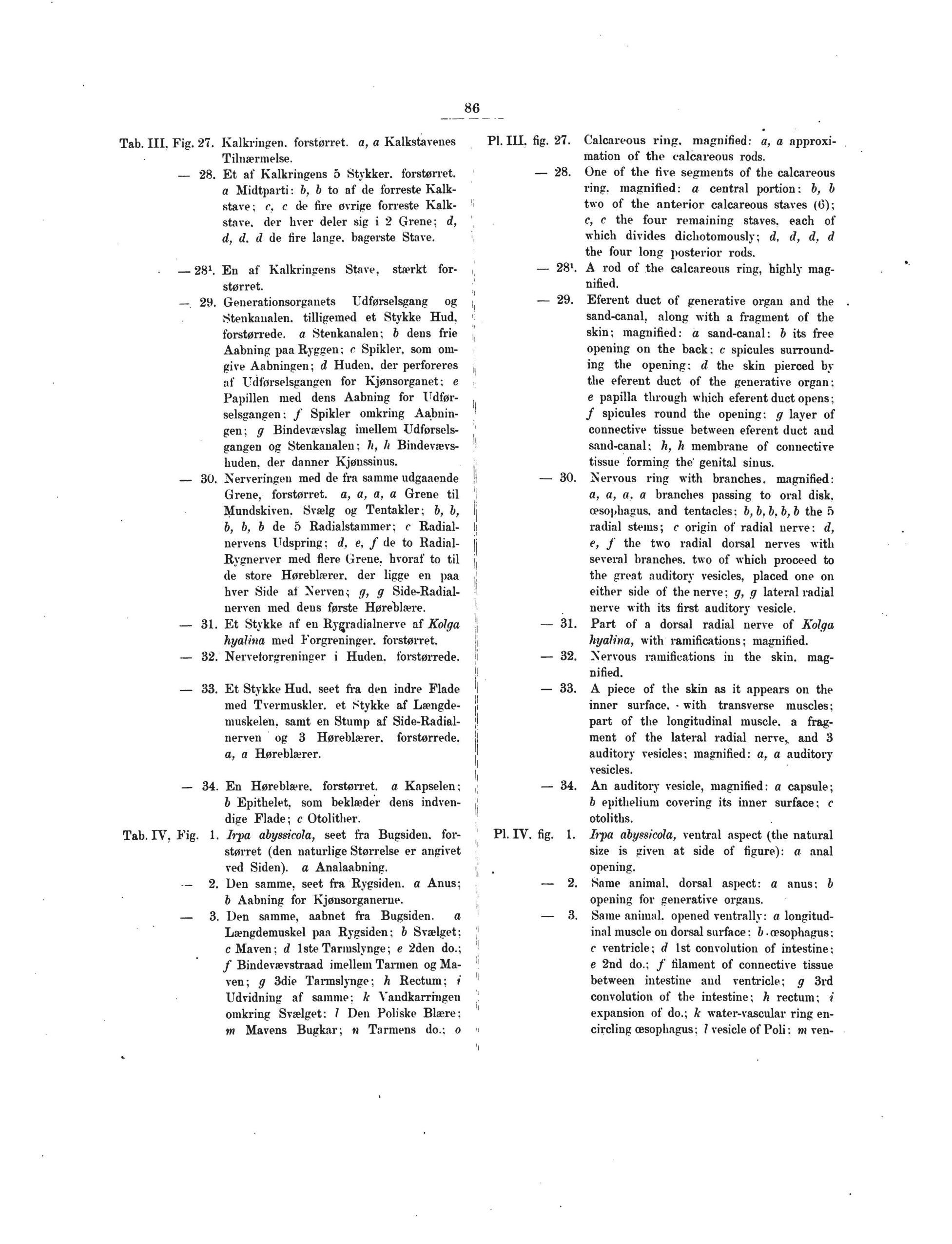

86
Tab. III. Fig. 27. Kalkringen, forstørret, a, a Kalkstavenes
Tilnærmelse.
— 28. Et af Kalkringens 5 Stykker, forstørret.
a Midtparti: b, b to af de forreste
Kalk-stave; c, c de lire øvrige forreste
Kalk-stave. der hver deler sig i 2 Grene; d,
d, d. d de lire lange, bagerste Stave.
— 281. En af Kalkringens Stave, stærkt for-
størret.
—. 29. Generationsorganets Udførselsgang og
Stenkanalen. tilligemed et Stykke Hud,
forstørrede, a Stenkanalen; b deus frie
Aabning paa Ryggen; c Spikier, som
omgive Aabningen; d Huden, der perforeres
af Udførselsgangen for Kjønsorganet; e
Papillen med dens Aabning for
Udførselsgangen; f Spikier omkring
Aabningen; g Bindevævslag imellem
Udførsels-gangen og Stenkanalen : h, li
Bindevævs-huden, der danner Kjønssinus.
— 30. Nerveringen med de fra samme udgaaende
Grene, forstørret, a, a, a, a Grene til
Mundskiven. Svælg og Tentakler; b, b,
b, b, b de 5 Radialstammer; c
Radialnervens Udspring : d, e, f de to
Radial-Rygnerver med flere Grene, hvoraf to til
de store Høreblærer, der ligge en paa
hver Side af Nerven; g, g
Side-Radial-nerven med deus første Høreblære.
— 31. Et Stykke af en Ryçradialnerve af Kolga
hyalina med Forgreninger, forstørret.
— 32. Nerveforgreninger i Huden, forstørrede.
— 33. Et Stykke Hud. seet fra den indre Flade
med Tvermuskler. et Stykke af
Længdemuskelen, samt en Stump af
Side-Radialnerven og 3 Høreblærer, forstørrede.
a, a Høreblærer.
— 34. En Høreblære. forstønet, a Kapselen;
b Epithelet, som beklæder dens
indvendige Flade; c Otolither.
Tab. IV, Fig. 1. Irpa abyssicöla, seet fra Bugsiden,
forstørret (den naturlige Størrelse er angivet
ved Siden), a Analaabning.
— 2. Den samme, seet fra Rygsiden, a Anus;
b Aabning for Kjønsorganerue.
— 3. Den samme, aabnet fra Bugsiden. a
Længdemuskel paa Rygsiden; b Svælget:
c Maven; d 1steTarmslynge; e 2den do.;
/ Bindevævstraad imellem Tarmen og
Maven; g 3die Tarmslynge; h Rectum; i
Udvidning af samme: k Vandkarringen
omkring Svælget: / Den Poliske Blære;
w Mavens Bugkar; w Tarmens do.; o
Pl. III, fig. 27. Calcareous ring, magnified: a, a
approximation of the calcareous rods.
— 28. One of the five segments of the calcareous
ring, magnified: a central portion: b, b
two of the anterior calcareous staves (6);
c, c the four remaining staves, each of
which divides dichotomously; d, d, d, d
the four long posterior rods.
— 281. A rod of the calcareous ring, highly mag-
nified.
— 29. Eferent duct of generative organ and the
sand-canal, along with a fragment of the
skin; magnified: a sand-canal: b its free
opening on the back; c spicules
surrounding the opening; d the skin pierced by
the eferent duct of the generative organ;
e papilla through which eferent duct opens;
/ spicules round the opening: g layer of
connective tissue between eferent duct and
sand-canal; h, h membrane of connective
tissue forming the’ genital sinus.
— 30. Nervous ring with branches, magnified:
a, a, a. a branches passing to oral disk,
æsophagus. and tentacles: b,b,b,b,b the ft
radial stems; c origin of radial nerve: d,
e, f the two radial dorsal nerves with
several branches, two of which proceed to
the great auditory vesicles, placed one on
either side of the nerve; g, g lateral radial
nerve with its first auditory vesicle.
— 31. Part of a dorsal radial nerve of Kolga
hyalina, with ramifications; magnified.
— 32. Nervous x-amifications in the skin, mag-
nified.
— 33. A piece of the skin as it appears on the
inner surface. ■ with transverse muscles;
part of the longitudinal muscle, a
fragment of the lateral radial nerve,, and 3
auditory vesicles; magnified: a, a auditory
vesicles.
— 34. An auditory vesicle, xuagnified: a capsule;
b epithelium covering its inner surface; c
otoliths.
Pl. IV. fig. 1. hpa abyssicola, ventral aspect (the natux-al
size is given at side of figure): a anal
opening.
— 2. Same animal, dorsal aspect: a anus; b
opening for generative organs.
— 3. Same animal, opened ventrallv: a longitud-
inal muscle on dorsal surface; b • æsophagus;
c ventricle; d 1st convolution of intestine;
e 2nd do.; / filament of connective tissue
between intestine and ventricle; g 3rd
convolution of the intestine; h rectum; i
expansion of do.; k water-vascular ring
encircling æsophagus; 1 vesicle of Poli: m ven-
