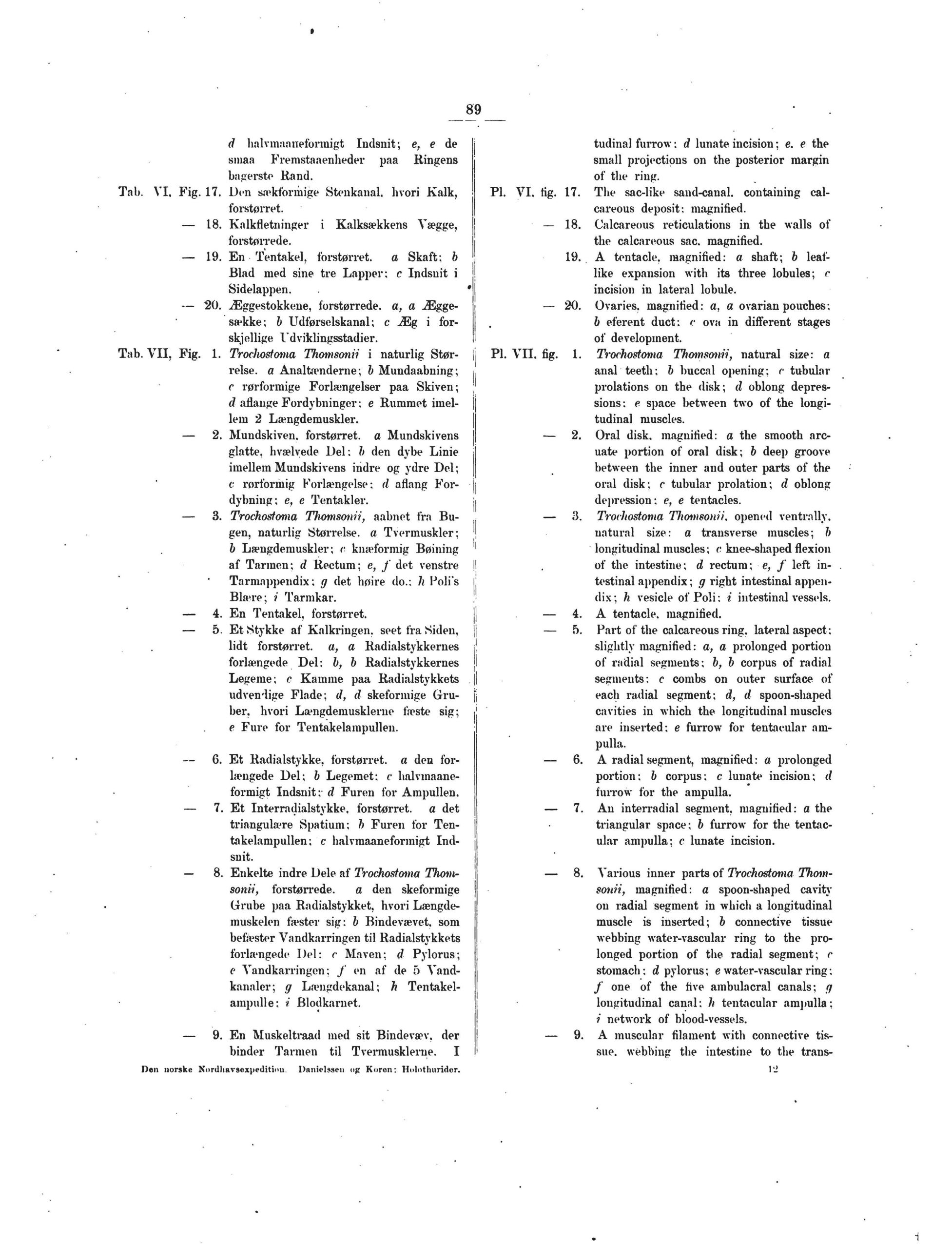

89
d halvmaaueformigt ludsnit; e, e de
smaa Fremstaaenheder paa Ringens
bagerste Rand.
Tab. VI. Fig. 17. Den sækfonhige Stenkanal, hvori Kalk,
forstørret.
— 18. Kalkfletninger i Kalksækkens Vægge,
forstørrede.
— 19. En Tentakel, forstørret. a Skaft; b
Blad med sine tre Lapper; c Indsnit i
Sidelappen.
— 20. Æggestokkene, forstørrede, a, a Ægge-
sække; b Udførselskanal; c Æg i
forskjellige Udviklingsstadier.
Tab. VII, Fig. 1. Trochostoma Thomsonii i naturlig
Størrelse. a Analtænderne; b Mundaabning;
c rørformige Forlængelser paa Skiven;
d aflange Fordybninger; e Rummet
imellem 2 Længdemuskler.
— 2. Muudskiven. forstørret, a Mundskivens
glatte, hvælvede Del; b den dybe Linie
imellem Mundskivens iudre og ydre Del;
c rørforinig Forlængelse; d aflang
Fordybning; ef e Tentakler.
— 3. Trochostoma Thomsonii, aabnet fra Bu-
gen, naturlig Størrelse, a Tvermuskler;
b Længdemuskler; c knæformig Bøining
af Tarmen: d Rectum; e, f det venstre
Tarmappendix; g det høire do.: h Polis
Blære; i Tarmkar.
— 4. En Tentakel, forstørret.
— 5. Et .Stykke af Kalkringen, seet fra Siden,
lidt forstørret. a, a Radialstykkernes
forlængede Del: b, b Radialstykkernes
Legeme; c Kamme paa Radialstykkets
udvendige Flade; d, d skeformige
Gruber, hvori Længdemusklerne fæste sig;
e Fure for Tentakelampullen.
6. Et Radialstykke, forstørret, a den
forlængede Del; b Legemet: c
halvmaane-formigt Indsnit; d Furen for Ampullen.
— 7. Et Interradialstykke, forstørret, a det
triangulære Spatium; b Furen for
Tentakelampullen; c halvmaaneformigt
Indsnit.
— 8. Enkelte indre Dele af Trochostoma Thom-
sonii, forstørrede. a den skeformige
Grube paa Radialstykket, hvori
Længdemuskelen fæster sig: b Bindevævet, som
befæster Vandkarringen til Radialstykkets
forhengede Del: c Maven; d Pylorus;
e Vandkarringen; J’ en af de 5
Vandkanaler; g Lamgdekanal; h
Tentakel-ampulle: i Blodkarnet.
— 9. En Muskeltraad med sit Bindevæv, der
binder Tarmen til Tvermusklerne. I
Den norske Kordliavsexpeditimi. Dnnielsseu up Koren: Holotlmrider.
tudinal furrow: d lunate incision; e. e the
small projections on the posterior margin
of the ring.
PI. VI. flg. 17. The sac-like sand-canal, containing
calcareous deposit: magnified.
— 18. Calcareous reticulations in the walls of
the calcareous sac. magnified.
19. A tentacle, magnified: a shaft; b
leaf-like expansion with its three lobules; c
incision in lateral lobule.
— 20. Ovaries, magnified: a, a ovarian pouches:
b eferent duct: c ova in different stages
of development.
PI. VII. fig. 1. Trochostoma Thomsonii, natural size: a
anal teeth; b buccal opening; c tubular
prolations on the disk; d oblong
depressions: e space between two of the
longitudinal muscles.
— 2. Oral disk, magnified: a the smooth arc-
uate portion of oral disk; b deep groove
between the inner and outer parts of the
oral disk : c tubular prolation; d oblong
depression: e, e tentacles.
— 3. Trochostoma Thomsonii. opened ventrnlly.
natural size: a transverse muscles; b
longitudinal muscles; c knee-shaped flexion
of the intestine; d rectum; e, f left
intestinal appendix; g right intestinal
appendix ; h vesicle of Poli: i intestinal vessels.
— 4. A tentacle, magnified.
— 5. Part of the calcareous ring, lateral aspect:
slightly magnified: a, a prolonged portion
of radial segments; b, b corpus of radial
segments: c combs on outer surface of
each radial segment; d, d spoon-shaped
cavities in which the longitudinal muscles
are inserted: e furrow for tentacular
ampulla.
— 6. A radial segment, magnified: a prolonged
portion: b corpus; c lunate incision; d
furrow for the ampulla.
— 7. An interradial segment, magnified: a the
triangular space; b furrow for the
tentacular ampulla; c lunate incision.
— 8. Various inner parts of Trochostoma Thom-
sonii, magnified: a spoon-shaped cavity
on radial segment in which a longitudinal
muscle is inserted; b connective tissue
webbing water-vascular ring to the
prolonged portion of the radial segment; c
stomach: d pylorus; e water-vascular ring:
/ one of the five ainbulacral canals; g
longitudinal canal: h tentacular ampulla :
i network of blood-vessels.
— 9. A muscular filament with connective tis-
sue. webbing the intestine to the trans-
