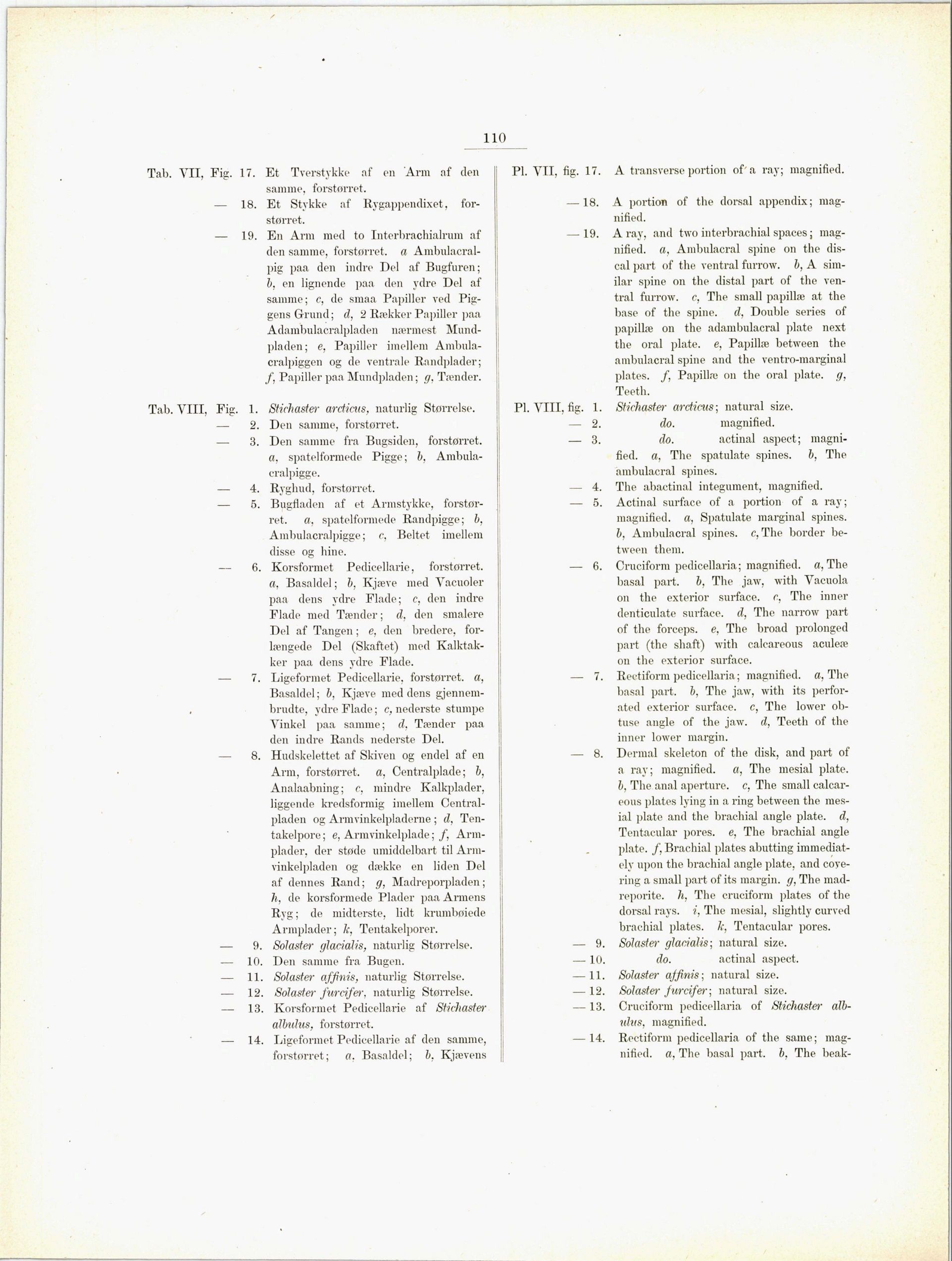

110
Tab. Yll, Fig. 17. Et Tverstykke af en Arm af den
samme, forstørret.
— 18. Et Stykke af Rygappendixet, for-
størret.
— 19. En Arm med to Interbrachialrum af
den samme, forstørret, a
Ambulacral-pig paa den indre Del af Bugfuren;
b, en lignende paa den ydre Del af
samme; c, de smaa Papiller ved
Piggens Grund; d, 2 Rækker Papiller paa
Adambulacralpladen nærmest
Mundpladen; e, Papiller imellem
Anibula-cralpiggen og de ventrale Randplader;
/, Papiller paa Mundpladen; g, Tænder.
Tab. VIII, Fig. 1. Stichaster ardiciis, naturlig Størrelse.
— 2. Den samme, forstørret.
— 3. Den samme fra Bugsiden, forstørret.
a, spatelformede Pigge; b,
Ambula-cralpigge.
— 4. Ryghud, forstørret.
— 5. Bugfladen af et Armstykke, forstør-
ret. a, spatelformede Randpigge; b,
Ambulacralpigge; c, Beltet imellem
disse og hine.
— 6. Korsformet Pedicellarie, forstørret.
a, Basaldel; b, Kjæve med Vacuoler
paa dens ydre Flade; c, den indre
Flade med Tænder; d, den smalere
Del af Tangen; e, den bredere,
forlængede Del (Skaftet) med
Kalktakker paa dens ydre Flade.
— 7. Ligeform et Pedicellarie. forstørret, a,
Basaldel; b, Kjæve med dens
gjennem-brudte, ydre Flade; c, nederste stumpe
Vinkel paa samme; d. Tænder paa
den indre Rands nederste Del.
— 8. Hudskelettet af Skiven og endel af en
Arm, forstørret, a, Centralplade; b,
Analaabning; c, mindre Kalkplader,
liggende kredsformig imellem
Centralpladen og Armvinkelpladerne ; d,
Tentakelpore ; e, Arm vinkelplade; /,
Armplader, der støde umiddelbart til
Arm-vinkelpladen og dække en liden Del
af dennes Rand; g, Madreporpladen;
h, ele korsformede Plader paa Armens
Ryg; de midterste, lidt krumbøiede
Armplader; k, Tentakelporer.
— 9. Solaster glacialis, naturlig Størrelse.
— 10. Den samme fra Bugen.
— 11. Solaster affnis, naturlig Størrelse.
— 12. Solaster f ur å fen-, naturlig Størrelse.
— 13. Korsformet Pedicellarie af Stichaster
albulus, forstørret.
— 14. Ligeformet Pedicellarie af den samme,
forstørret; a, Basaldel; b. Kjævens
PI. VII, fig. 17. A transverse portion of’a ray; magnified.
— 18. A portion of the dorsal appendix; mag-
nified.
— 19. A ray, and two interbrachial spaces; mag-
nified. a, Ambulacral spine on the
dis-cal part of the ventral furrow, b, A
similar spine on the distal part of the
ventral furrow, c, The small papillæ at the
base of the spine, d, Double series of
papillæ on the adambulacral plate next
the oral plate, e, Papillæ between the
ambulacral spine and the ventro-marginal
plates. /, Papillæ on the oral plate, g,
Teeth.
PI. VIII, fig. 1. Stichaster)- ardiciis-, natural size.
— 2. do. magnified.
— 3. do. actinal aspect; magni-
fied. a, The spatulate spines, b, The
ambulacral spines.
— 4. The abactinal integument, magnified.
— 5. Actinal surface of a portion of a ray;
magnified, a, Spatulate marginal spines.
b, Ambulacral spines, c, The border
between them.
— 6. Cruciform pedicellaria; magnified, a, The
basal part, b, The jaw, with Vacuola
on the exterior surface, c, The inner
denticulate surface, d, The narrow part
of the forceps, e, The broad prolonged
part (the shaft) with calcareous aculeæ
on the exterior surface.
— 7. Reetiform pedicellaria; magnified, a, The
basal part, b, The jaw, with its
perforated exterior surface, c, The lower
obtuse angle of the jaw. d, Teeth of the
inner lower margin.
— 8. Dermal skeleton of the disk, and part of
a ray; magnified, a, The mesial plate.
b, The anal aperture, c, The small
calcareous plates lying in a ring between the
mesial plate and the brachial angle plate, d,
Tentacular pores, e, The brachial angle
plate. /, Brachial plates abutting
immediately upon the brachial angle plate, and
covering a small part of its margin, g, The
mad-reporite. h, The cruciform plates of the
dorsal rays, i, The mesial, slightly curved
brachial plates, h, Tentacular pores.
— 9. Sol ast ei- gladalis; natural size.
—10. do. actinal aspect.
— 11. Solaster ajfinis-, natural size.
— 12. Solaster furcifer-, natural size.
— 13. Cruciform pedicellaria of Stichaster alb-
ulus, magnified.
— 14. Reetiform pedicellaria of the same; mag-
nified. a, The basal part, b, The beak-
