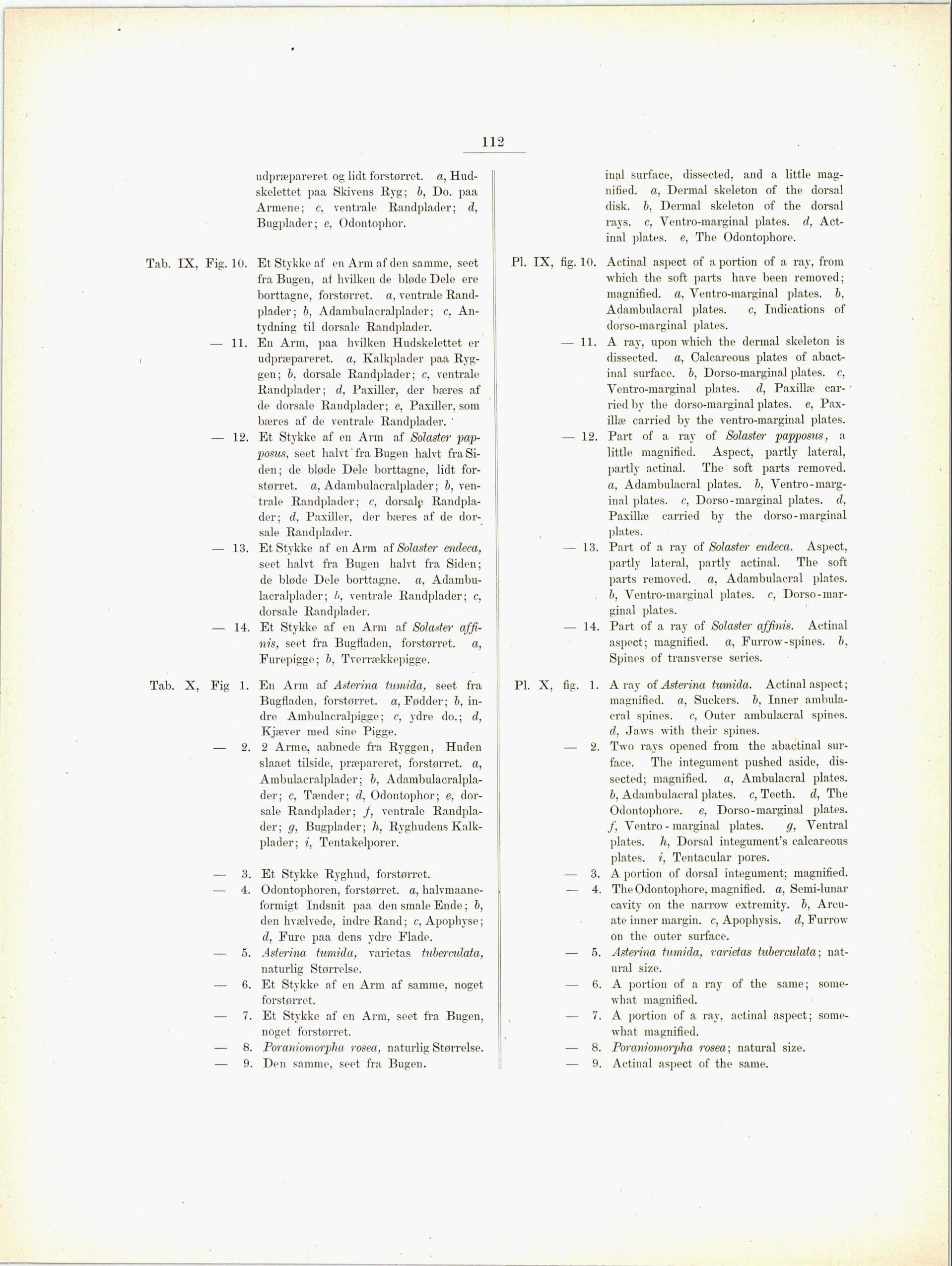

112
udpræpareret og lidt forstørret, a,
Hudskelettet paa Skivens Ryg; b, Do. paa
Armene; c, ventrale Randplader; d,
Bugplader; e, Odontophor.
Tab. IX, Fig. 10. Et Stykke af en Arm af den samme, seet
fra Bugen, af hvilken de bløde Dele ere
borttagne, forstørret, a, ventrale
Randplader; b, Adambulacralplader; c,
Antydning til dorsale Randplader.
— 11. En Arm, paa hvilken Hudskelettet er
udpræpareret, a, Kalkplader paa
Ryggen; b. dorsale Randplader; c, ventrale
Randplader; d, Paxiller, der bæres af
de dorsale Randplader; e, Paxiller, som
bæres af de ventrale Randplader. ’
— 12. Et Stykke af en Arni af Solaster pap-
posus, seet halvt’ fra Bugen halvt fra
Siden; de bløde Dele borttagne, lidt
forstørret. a. Adambulacralplader; b,
ventrale Randplader; c, dorsalp
Randplader; d, Paxiller, der bæres af de
dorsale Randplader.
— 13. Et Stykke af en Arm af Solaster endeca,
seet halvt fra Bugen halvt fra Siden;
de bløde Dele borttagne, a,
Adambulacralplader; /’, ventrale Randplader; c,
dorsale Randplader.
— 14. Et Stykke af en Arm af Solaster affi-
nis, seet fra Bugfladen, forstørret, a,
Furepigge; b, Tverrækkepigge.
Tab. X, Fig 1. En Arni af Asterina timida, seet fra
Bugfladen, forstørret, a, Fødder; b,
indre Ambulacralpigge; c, ydre do.; d,
Kjæver med sine Pigge.
— 2. 2 Arme, aabnede fra Ryggen, Huden
slaaet tilside, præpareret, forstørret, a,
Ambulacralplader; b,
Adambulacralplader; c, Tænder; d, Odontophor; e,
dorsale Randplader; /, ventrale
Randplader; g, Bugplader; h, Ryghudens
Kalk-platler; i, Tentakelporer.
— 3. Et Stykke Ryghud, forstørret.
— 4. Odontophoren, forstørret, a, halvmaane-
formigt Indsnit paa den smale Ende; b,
den hvælvede, indre Rand; c, Apophyse;
d, Fure paa dens ydre Flade.
— 5. Asterina tumid a, varietas tubercidata,
naturlig Størrelse.
— 6. Et Stykke af en Arm af samme, noget
forstørret.
— 7. Et Stykke af en Arni, seet fra Bugen,
noget forstørret.
— 8. Poraniomorpha rosea, naturlig Størrelse.
— 9. Den samme, seet fra Bugen.
inçil surface, dissected, and a little
magnified. a, Dermal skeleton of the dorsal
disk, b, Dermal skeleton of the dorsal
rays, c, Ventro-marginal plates, d,
Actinal plates, e, The Odontophore.
Pl. IX, fig. 10. Actinal aspect of a portion of a ray, from
which the soft parts have been removed;
magnified, a, Ventro-marginal plates, b,
Adambulacral plates. c, Indications of
dorso-marginal plates.
— 11. A ray, upon which the dermal skeleton is
dissected, a, Calcareous plates of
abactinal surface, b, Dorso-marginal plates, c,
Ventro-marginal plates, d, Paxillæ car- •
ried by the dorso-marginal plates, e,
Paxillæ carried by the ventro-marginal plates.
— 12. Part of a ray of Solaster papposus, a
little magnified. Aspect, partly lateral,
partly actinal. The soft parts removed.
a, Adambulacral plates, b,
Ventro-marginal plates, c, Dorso-marginal plates, d,
Paxillæ carried by the dorso-marginal
plates.
— 13. Part of a ray of Solaster endeca. Aspect,
partly lateral, partly actinal. The soft
parts removed, a, Adambulacral plates.
b, Ventro-marginal plates, c,
Dorso-marginal plates.
— 14. Part of a ray of Solaster affinis. Actinal
aspect; magnified, a, Furrow-spines, b,
Spines of transverse series.
Pl. X, fig. 1. A rav of Asterina tumida. Actinal aspect;
magnified, a, Suckers, b, Inner
ambulacral spines, c, Outer ambulacral spines.
d, Jaws with their spines.
— 2. Two rays opened from the abactinal sur-
face. The integument pushed aside,
dissected; magnified, a, Ambulacral plates.
b, Adambulacral plates, c, Teeth, d, The
Odontophore. e, Dorso-marginal plates.
/, Ventro - marginal plates. g, Ventral
plates, h, Dorsal integument’s calcareous
plates, i, Tentacular pores.
— 3. A portion of dorsal integument; magnified.
— 4. The Odontophore, magnified, a, Semi-lunar
cavity on the narrow extremity, b,
Arcuate inner margin, c, Apophysis, d, Furrow
on the outer surface.
— 5. Asterina tumida, varietas tubercidata \ nat-
ural size.
— 6. A portion of a ray of the same; some-
what magnified.
— 7. A portion of a ray, actinal aspect; some-
what magnified.
— 8. Poraniomorpha rosea; natural size.
— 9. Actinal aspect of the same.
