NORDISK TIDSKRIFT.
maskiner med permanente magneter, at de ere store og kostbare, og
at magneterne efterhånden svækkes ; de fleste nyere konstruktioner
have derfor elektromagneter eller ere dynamo-elektriske maskiner.
I det følgende skal der gives en beskrivelse af nogle af de mest
bekendte af dem.

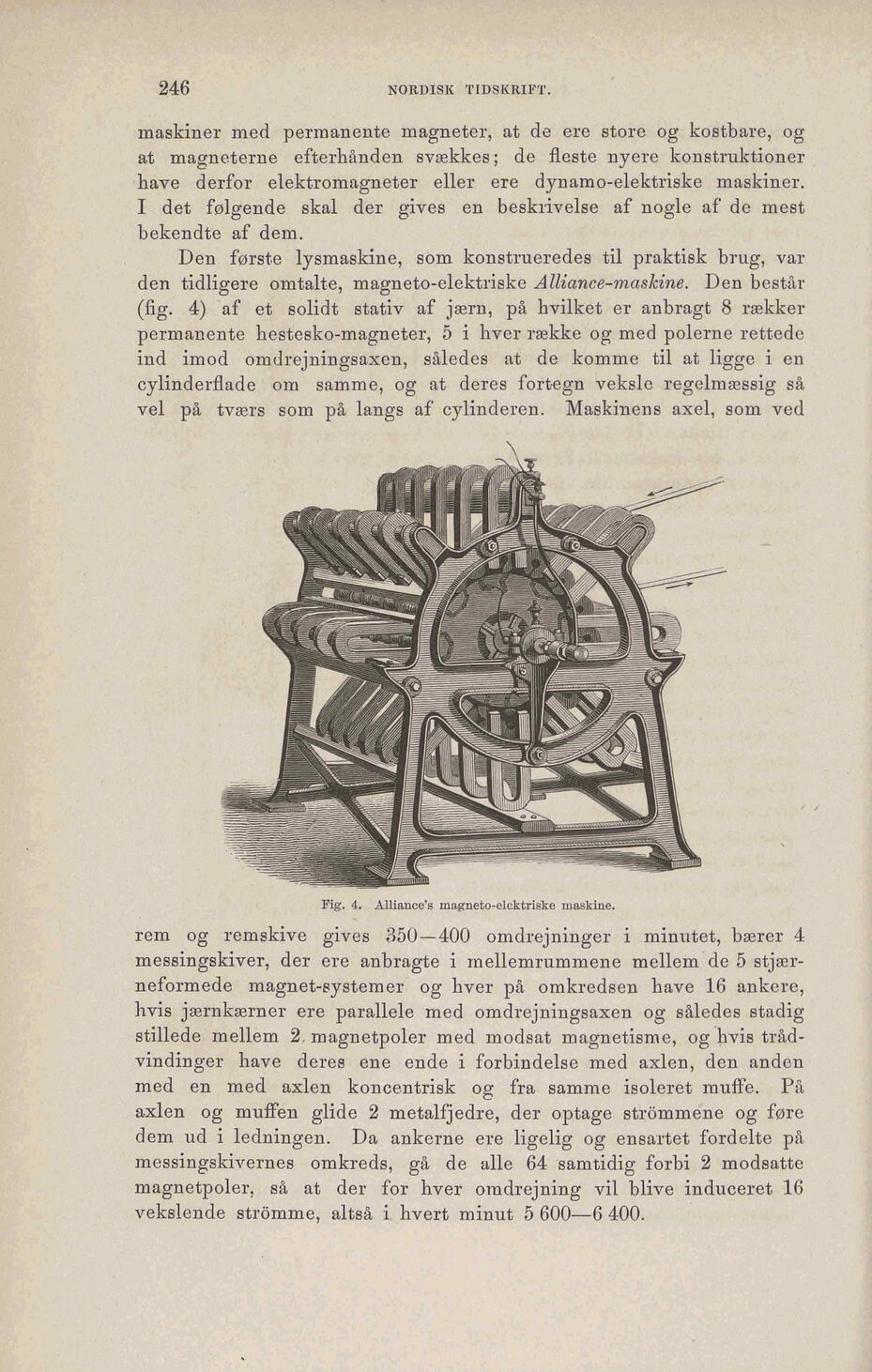

Den første lysmaskine, som konstrueredes til praktisk brug, var
den tidligere omtalte, magneto-elektriske Alliance-maskine. Den består
(lig. 4) af et solidt stativ af jærn, på hvilket er anbragt 8 rækker
permanente hestesko-magneter, 5 i hver række og med polerne rettede
ind imod omdrejningsaxen, således at de komme til at ligge i en
cylinderflade om samme, og at deres fortegn veksle regelmæssig så
vel på tværs som på langs af cylinderen. Maskinens axel, som ved
rem og remskive gives 350 400 omdrejninger i minutet, bærer 4
messingskiver, der ere anbragte i mellemrummene mellem de 5 stjær
neformede magnet-systemer og hver på omkredsen bave 16 ankere,
hvis jærnkærner ere parallele med omdrejningsaxen og således stadig
stillede mellem 2. magnetpoler med modsat magnetisme, og hvis tråd
vindinger have deres ene ende i forbindelse med axlen, den anden
med en med axlen koncentrisk og fra samme isoleret muffe. På
axlen og muffen glide 2 metalfjedre, der optage strømmene og føre
dem ud i ledningen. Da ankerne ere ligelig og ensartet fordelte på
messingskivernes omkreds, gå de alle 64 samtidig forbi 2 modsatte
magnetpoler, så at der for hver omdrejning vil blive induceret 16
vekslende strömme, altså i hvert minut 5 600—6 400.
Fig. 4. Alliance’s magneto-elcktriske maskine.
246
