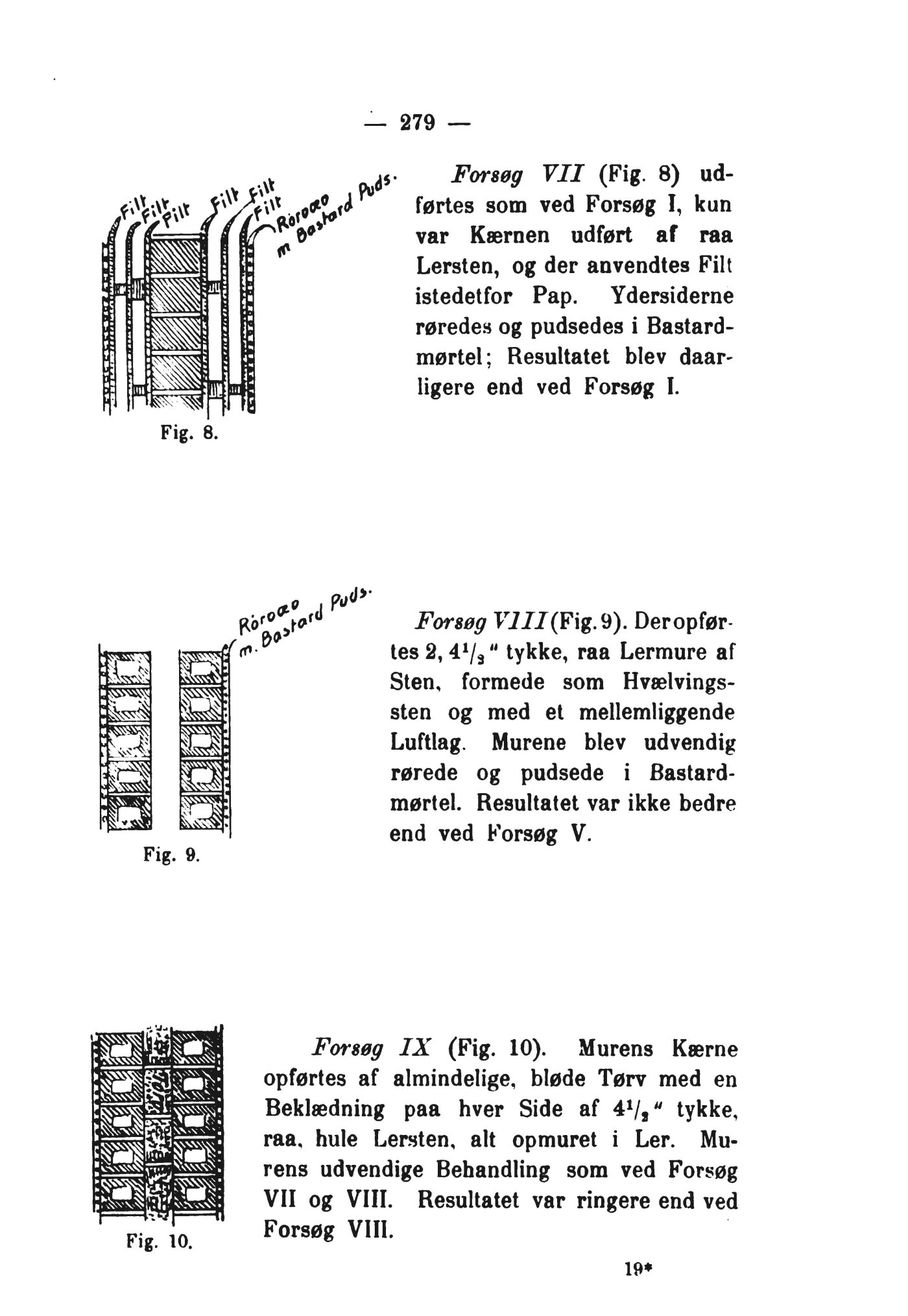

Fig. 8.
Forsøg VII (Fig. 8)
udførtes som ved Forsøg I, kun
var Kærnen udført af raa
Lersten, og der anvendtes Filt
istedetfor Pap. Ydersiderne
røredes og pudsedes i
Bastardmørtel; Resultatet blev
daar-ligere end ved Forsøg I.
st
:2i Q:
• S!
p„J>-
Fig. 9.
Forsøg Fi//(Fig.9). Der
opførtes 2,4*/3" tykke, raa Lermure af
Sten, formede som
Hvælvingssten og med et mellemliggende
Luftlag. Murene blev udvendig
rørede og pudsede i
Bastardmørtel. Resultatet var ikke bedre
end ved Forsøg V.
Fig. 10.
Forsøg IX (Fig. 10). Murens Kærne
opførtes af almindelige, bløde Tørv med en
Beklædning paa hver Side af 41/*" tykke,
raa, hule Lersten, alt opmuret i Ler.
Murens udvendige Behandling som ved Forsøg
VII og VIII. Resultatet var ringere end ved
Forsøg VIII.
19*
