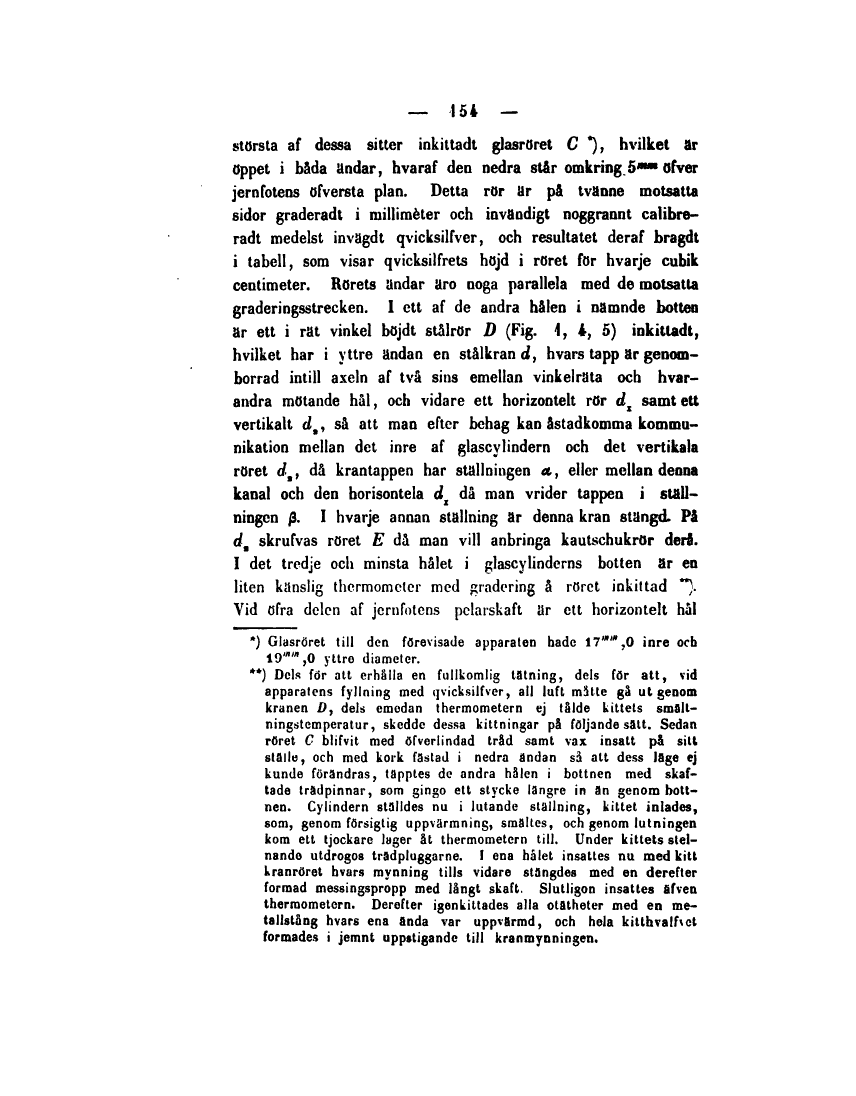

största af dessa sitter inkittadt glasröret C *), hvilket är
öppet i båda andar, hvaraf den nedra står omkring.5™"* öfver
jern fotens öfversta plan. Detta rör ar pä tvenne motsatta
sidor graderadt i milliméter och invändigt noggrannt
calibre-radt medelst invägdt qvicksilfver, och resultatet deraf bragdt
i tabell, som visar qvicksilfrets höjd i röret för hvarje cubik
centimeter. Rörets andar äro noga parallela med de motsatta
graderingsstrecken. I ett af de andra hälen i namnde botten
ar ett i rat vinkel böjdt stålrör D (Fig. 1, 4, 5) inkittadt,
hvilket har i yttre andan en stålkran d, hvars tapp ar
genomborrad intill axeln af två sins emellan vinkelrata och
hvarandra mötande hål, och vidare ett horizontelt rör dx samtett
vertikalt c/#, så att man efter behag kan åstadkomma
kommunikation mellan det inre af glascvlindem och det vertikala
röret daf då krantappen har ställningen a, eller mellan denna
kanal och den horisontela di då man vrider tappen i
ställningen /3. I hvarje annan ställning ar denna kran stangcL På
d9 skrufvas röret E då man vill anbringa kautschukrör deri.
I det tredje och minsta hålet i glascylinderns botten ar en
liten känslig thermomeler med gradering å röret inkittad **}.
Vid öfra delen af jernfotens pelarskaft ar ett horizontelt hål

*) Glasröret till den förevisade apparaten hade 17w/%0 inre och
19ww,0 yttre diameter.

**) Dels för att erhålla en fullkomlig tätning, dels för att, vid
apparatens fyllning med qvicksilfver, all luft mlUte gå ut genom
kranen D, dels emedan thermometern ej tålde kittets
smält-ningstemperatur, skedde dessa kittningar på följande sätt. Sedan
röret C blifvit med öfverlindad tråd samt vax insatt på sitt
ställe, och med kork fästad i nedra ändan så att dess läge ej
kunde förändras, täpptes de andra hålen i bottnen med
skaf-tade trädpinnar, som gingo ett stycke längre in än genom bott*
nen. Cylindern ställdes nu i lutande ställning, kittet inlades,
som, genom försigtig uppvärmning, smältes, och genom lutningen
kom ett tjockare lager åt thermometern till. Under kittets
stelnande utdrogos trädpluggarne. I ena hålet insattes nu med kitt
kranröret hvars mynning tills vidare stängdes med en derefter
formad messingspropp med långt skaft. Slutligon insattes öfven
thermometern. Derefter igenkittades alla otätheter med en
metallstång hvars ena ända var uppvärmd, och hela kitthvalhct
formades i jemnt uppstigande till kranmynningen.
