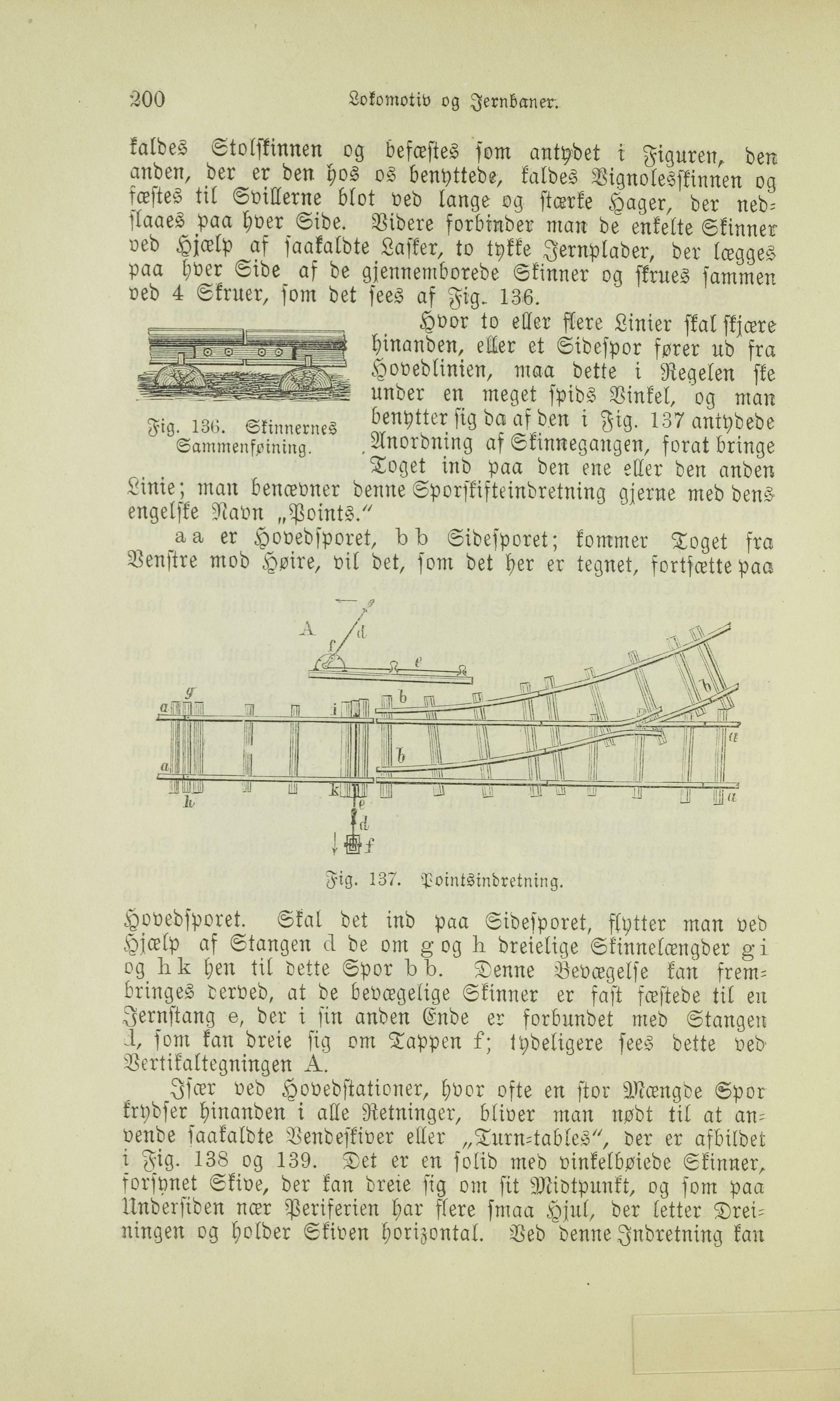

200 Lokomotiv og Jernbanen
kaldes Stolskinnen og befæstes som antydet i Figuren, den
anden, der er den hos os benyttedes, kaldes Vignolesskinnen og-
fæstes til Svillerne blot ved lange og stærke Hager, der ned-
slaaes paa hver Side. Videre forbinder man de enkelte Skinner
ved Hjælp af saakaldte Lasker, to tykke Jernplader, der lægges
paa hver Side af de gjennemborede Skinner og skrues sammen
ved 4 Skruer, som det sees af Fig. 13-6.
Hvor to eller flere Linier skal skjære
hinanden, eller et Sidespor fører ud fra
Hovedlinien, maa dette i Regelen ske
Under en meget spids Vinket, og man
benytter sig da afden i Fig. 137 antydede
" . 13(". Sk« . . .
FlgSa,nJmenfszssI1egr»nes Anordning af Skinnegangen, forat bringe
Toget ind paa den ene eller den anden
Linie; man benævner denne Sporskifteindretning gjerne med dens’
engelske Navn »Points.«
aa er Hovedsporet, bb Sidesporet; kommer Toget fra
Venstre mod Høire vil det, som det her er tegnet, fortsætte paa
i .
li ’L»» At » -,!—
kp k! M Y! , U sd U U
S
UHHL
9 f
Fig.187. Pointsindretning
Hovedsporet. Skal det ind paa Sidesporet, slytter man ved
Hjælp af Stangen d de om g og h dreielige Skinnelængder gi
og hk hen til dette Spor bb. Denne Bevægelse kan frem-
bringes derved, at de bevægelige Skinner er fast fæstede til en
Jernstang e, der i sin anden Ende er forbundet med Stangen
1, som kan dreie sig om Tappen f; tydeligere sees dette ved
Vertikaltegningen A. f
Jsær ved Hovedstationer, hvor ofte en stor Mængde Spor-
krydser hinanden i alle Retninger, bliver man nødt til at an-
vende saakaldte Vendeskiver eller »Turn-tables«, der er afbildet
i Fig. 138 og 139. Det er en solid med vinkelbøiede Skinner,
forsynet Skive, der kan dreie sig om sit Midtpunkt, og som paa
Undersiden nær Periferien har flere smaa Hjul, der letter Drei-
ningen og holder Skiven horizontal. Ved denne Indretning kan
