172
1 BROER

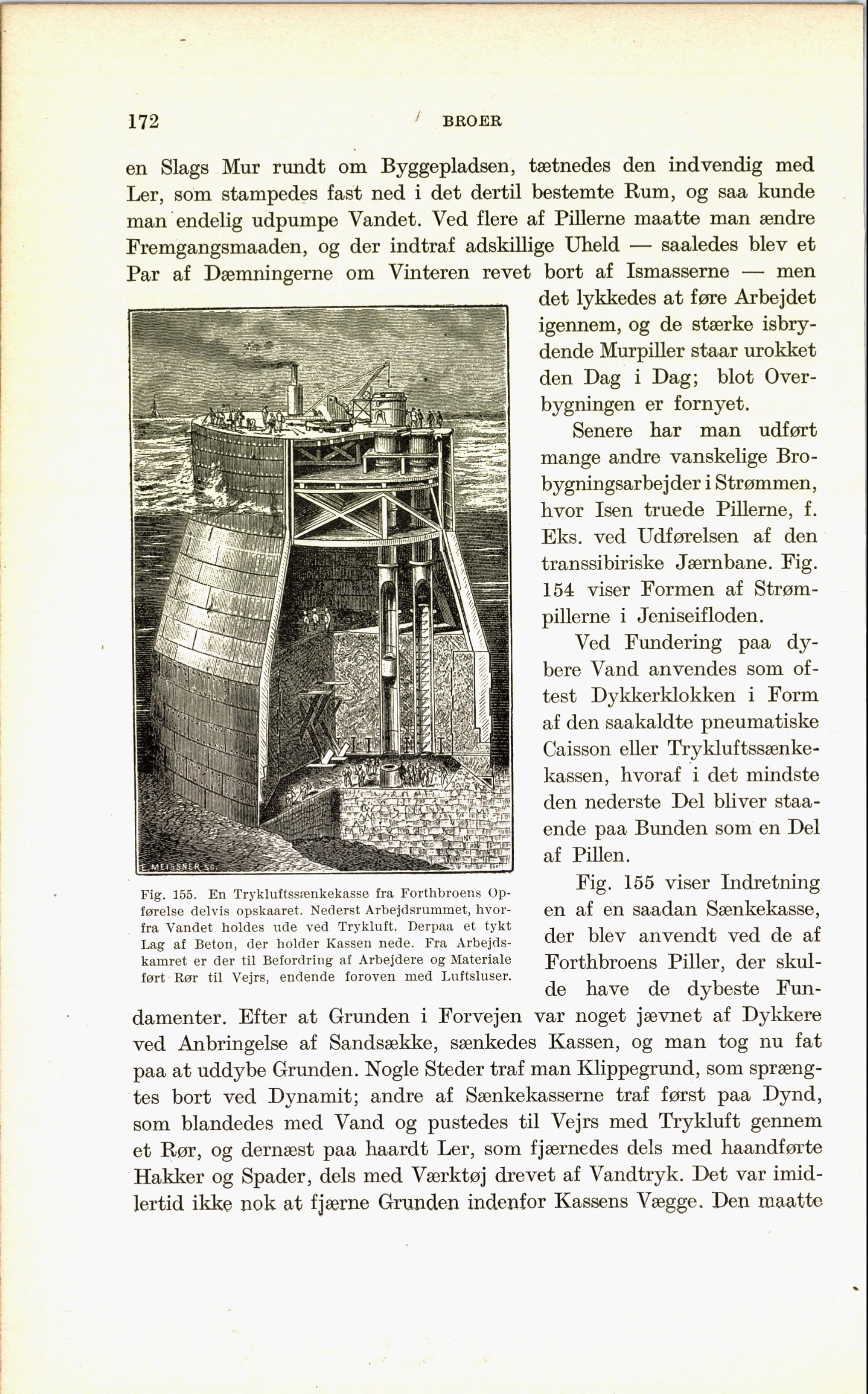

Fig. 155. En Trykluftssænkekasse fra Forthbroens
Opførelse delvis opskaaret. Nederst Arbejdsrummet,
hvorfra Vandet holdes ude ved Trykluft. Derpaa et tykt
Lag af Beton, der holder Kassen nede. Fra
Arbejds-kamret er der til Befordring af Arbejdere og Materiale
ført Rør til Vejrs, endende foroven med Luftsluser.
en Slags Mur rundt om Byggepladsen, tætnedes den indvendig med
Ler, som stampedes fast ned i det dertil bestemte Rum, og saa kunde
man endelig udpumpe Vandet. Ved flere af Pillerne maatte man ændre
Fremgangsmaaden, og der indtraf adskillige Uheld — saaledes blev et
Par af Dæmningerne om Vinteren revet bort af Ismasserne — men
det lykkedes at føre Arbejdet
igennem, og de stærke
isbrydende Murpiller staar urokket
den Dag i Dag; blot
Overbygningen er fornyet.
Senere har man udført
mange andre vanskelige
Brobygningsarbejder i Strømmen,
hvor Isen truede Pillerne, f.
Eks. ved Udførelsen af den
transsibiriske Jærnbane. Fig.
154 viser Formen af
Strømpillerne i Jeniseifloden.
Ved Fundering paa
dybere Vand anvendes som
oftest Dykkerklokken i Form
af den saakaldte pneumatiske
Caisson eller
Trykluftssænkekassen, hvoraf i det mindste
den nederste Del bliver
staa-ende paa Bunden som en Del
af Pillen.
Fig. 155 viser Indretning
en af en saadan Sænkekasse,
der blev anvendt ved de af
Forthbroens Piller, der
skulde have de dybeste
Fun
damenter. Efter at Grunden i Forvejen var noget jævnet af Dykkere
ved Anbringelse af Sandsække, sænkedes Kassen, og man tog nu fat
paa at uddybe Grunden. Nogle Steder traf man Klippegrund, som
sprængtes bort ved Dynamit; andre af Sænkekasserne traf først paa Dynd,
som blandedes med Vand og pustedes til Vejrs med Trykluft gennem
et Rør, og dernæst paa haardt Ler, som fjærnedes dels med haandførte
Hakker og Spader, dels med Værktøj drevet af Vandtryk. Det var
imidlertid ikke nok at fjærne Grunden indenfor Kassens Vægge. Den maatte
