96
DAMPMASKINEN
1 a t o r, hvis Hovedbestanddele tidligere var anvendt i Kornmoller.
Fra Dampmaskinens Aksel drives ved et Snortræk xx og en
Tandhjulsforbindelse z den lodrette Aksel yy, som foroven bærer to tunge Kugler
Z og Z anbragte paa Enden af de leddede Stænger aß og cC ß\ Idet
Kuglerne føres rundt, svinger de ud fra Akslen, mer eller mindre efter
Fartens Størrelse. Stængerne ßs og ß’^ trækker da et lille Hylster m,
der omgiver Akslen yy mer eller mindre til Vejrs, og ved Snortræk m. m.
— som ikke er tegnet i Fig. 77 — overføres denne Bevægelse paa en
Klap, som ses til venstre i Figuren inde i Damprøret, saaledes at denne
Klap (»Drøvlklappen«) lukkes mere eller mindre, eftersom Kuglerne
slaar mere eller mindre
ud. Hvis nu
Dampmaskinen faar mindre
Arbejde og derfor løber
hurtigere, saa vil
Regulatoren lukke mere til
for Dampen; den vil
altsaa mode mere
Modstand mod sin Vandring
fra Kedel til Cylinder
og som Følge heraf
bliver Damptrykket i
Cylinderen og dermed
Dampens Arbejde noget
formindsket. Paa denne
Maade afpasses det efter det formindskede Arbcjdskrav, saa at
Ala-skinen ikke løber løbsk, men gaar jævnt blot med lidt forøget Fart.
— Omvendt hvis Dampmaskinen spændes haardere for.
Til at lede Dampen til og fra de to Stempelsider, som den skulde,
havde Watt selv anvendt styrede Ventiler ligesom ved den
enkeltvirkende Maskine. Men en af hans betydeligste Medarbejdere Murdock
indførte i Stedet for Ventilstyringen den saakaldte

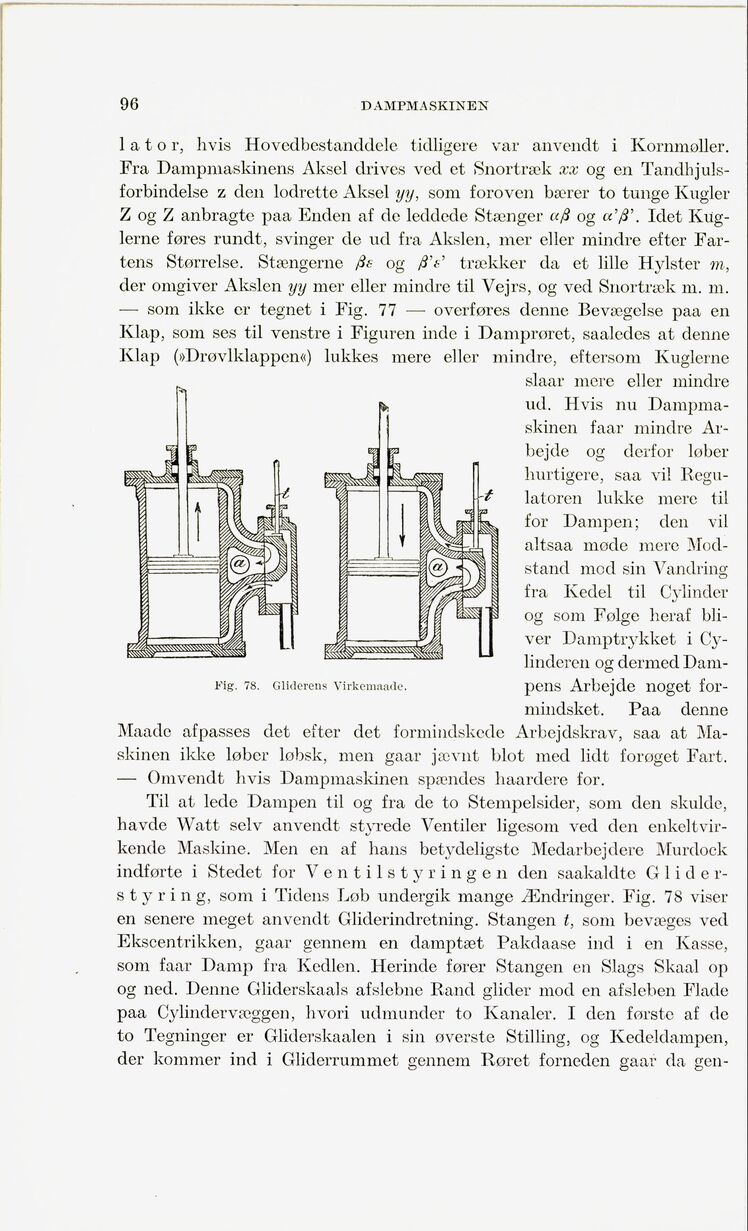

Gliderstyring, som i Tidens Løb undergik mange Ændringer. Fig. 78 viser
en senere meget anvendt Gliderindretning. Stangen t, som bevæges ved
Ekscentrikken, gaar gennem en damptæt Pakdaase ind i en Kasse,
som faar Damp fra Kedlen. Herinde fører Stangen en Slags Skaal op
og ned. Denne Gliderskaals afslebne Rand glider mod en afsleben Flade
paa Cylindervæggen, hvori udmunder to Kanaler. I den første af de
to Tegninger er Gliderskaalen i sin øverste Stilling, og Kedeldampen,
der kommer ind i Gliderrummet gennem Røret forneden gaar da gen-
Pig. 78. Gliderens Virkemaade.
