137

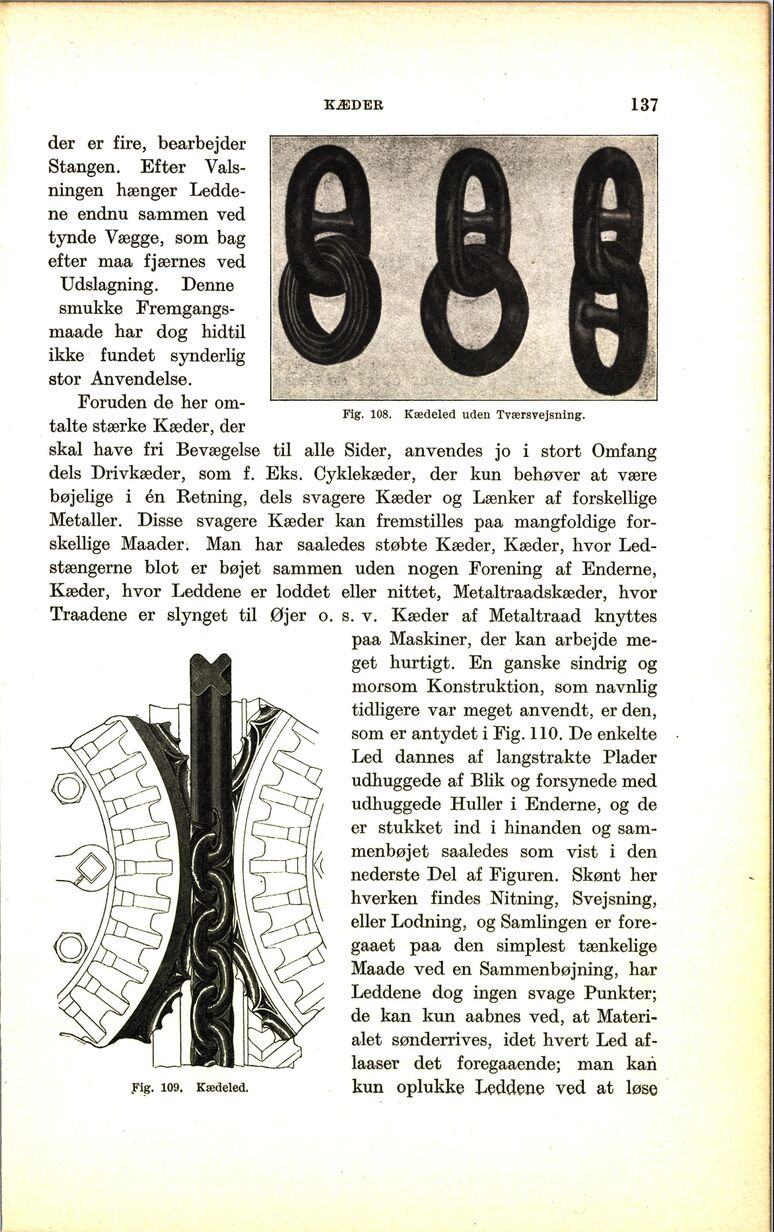

Fig. 108. Kædeled uden Tværsvejsning.
Fig. 109. Kædeled.
der er fire, bearbejder
Stangen. Efter
Vals-ningen hænger
Leddene endnu sammen ved
tynde Vægge, som bag
efter maa fjærnes ved
Udslagning. Denne
smukke
Fremgangs-maade har dog hidtil
ikke fundet synderlig
stor Anvendelse.
Foruden de her
omtalte stærke Kæder, der
skal have fri Bevægelse til alle Sider, anvendes jo i stort Omfang
dels Drivkæder, som f. Eks. Cyklekæder, der kun behøver at være
bøjelige i én Retning, dels svagere Kæder og Lænker af forskellige
Metaller. Disse svagere Kæder kan fremstilles paa mangfoldige
forskellige Maader. Man har saaledes støbte Kæder, Kæder, hvor
Ledstængerne blot er bøjet sammen uden nogen Forening af Enderne,
Kæder, hvor Leddene er loddet eller nittet, Metaltraadskæder, hvor
Traadene er slynget til Øjer o. s. v. Kæder af Metaltraad knyttes
paa Maskiner, der kan arbejde
meget hurtigt. En ganske sindrig og
morsom Konstruktion, som navnlig
tidligere var meget anvendt, er den,
som er antydet i Fig. 110. De enkelte
Led dannes af langstrakte Plader
udhuggede af Blik og forsynede med
udhuggede Huller i Enderne, og de
er stukket ind i hinanden og
sammenbøjet saaledes som vist i den
nederste Del af Figuren. Skønt her
hverken findes Nitning, Svejsning,
eller Lodning, og Samlingen er
fore-gaaet paa den simplest tænkelige
Maade ved en Sammenbøjning, har
Leddene dog ingen svage Punkter;
de kan kun aabnes ved, at
Materialet sønderrives, idet hvert Led
af-laaser det foregaaende; man kan
kun oplukke Leddene ved at løse
