CYLINDERPRESSER
177
rundt (Fig. 115). Naar Arket er trykt, slipper Griberen det, og det
føres hen til en Gitterflade af flade Træpinde, der svinger det over
paa et Udlæggerbord. Naar Arket skal trykkes paa den anden Side,
maa det lægges saaledes, at Kolumnerne i dette Tryk (»Modtrykket«
eller »Vidertrykket«) kommer til at staa nøjagtigt paa samme Steder
af Papiret som Kolumnerne i det første Tryk (»Skøntrykket«). Blandt
andet af denne Grund er det nødvendigt, at Paalægningen udføres

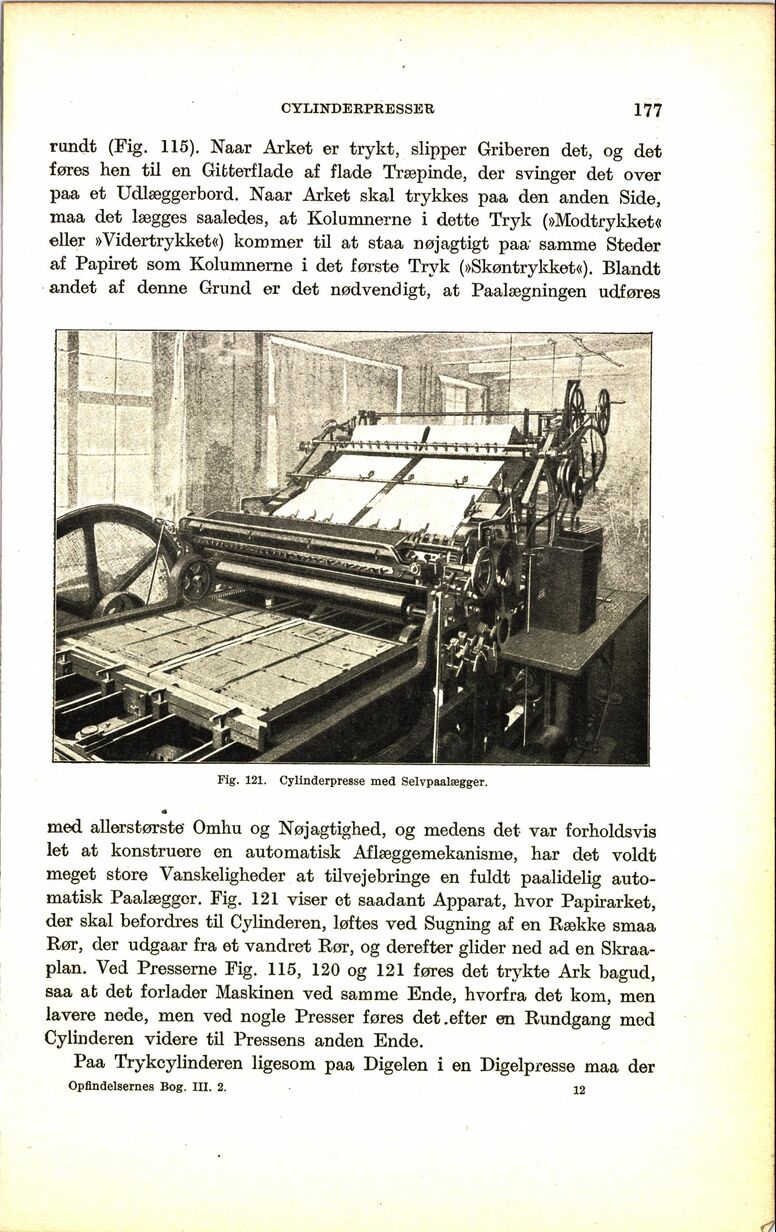

Fig. 121. Cylinderpresse med Selvpaalægger.
med allerstørste Omhu og Nøjagtighed, og medens det var forholdsvis
let at konstruere en automatisk Aflæggemekanisme, har det voldt
meget store Vanskeligheder at tilvejebringe en fuldt paalidelig
automatisk Paalægger. Fig. 121 viser et saadant Apparat, hvor Papirarket,
der skal befordres til Cylinderen, løftes ved Sugning af en Række smaa
Rør, der udgaar fra et vandret Rør, og derefter glider ned ad en
Skraa-plan. Ved Presserne Fig. 115, 120 og 121 føres det trykte Ark bagud,
saa at det forlader Maskinen ved samme Ende, hvorfra det kom, men
lavere nede, men ved nogle Presser føres det .efter en Rundgang med
Cylinderen videre til Pressens anden Ende.
Paa Trykcylinderen ligesom paa Digelen i en Digelpresse maa der
Opfindelsernes Bog. III. 2.
12
