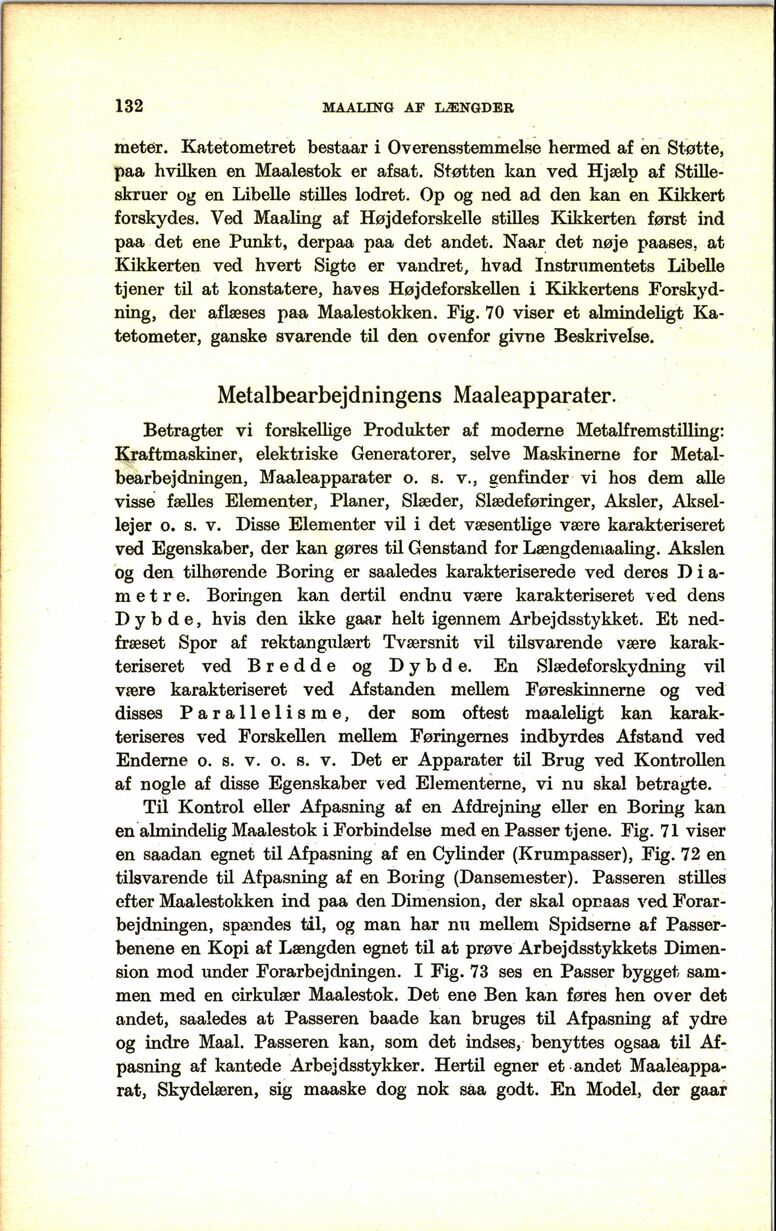

132
MAALING AF LÆNGDER
meter. Katetometret bestaar i Overensstemmelse hermed af en Støtte,
paa hvilken en Maalestok er afsat. Støtten kan ved Hjælp af
Stille-skruer og en Libelle stilles lodret. Op og ned ad den kan en Kikkert
forskydes. Ved Maaling af Højdeforskelle stilles Kikkerten først ind
paa det ene Punkt, derpaa paa det andet. Naar det nøje paases, at
Kikkerten ved hvert Sigte er vandret, hvad Instrumentets Libelle
tjener til at konstatere, haves Højdeforskellen i Kikkertens
Forskydning, der aflæses paa Maalestokken. Fig. 70 viser et almindeligt
Ka-tetometer, ganske svarende til den ovenfor givne Beskrivelse.
Metalbearbejdningens Maaleapparater.
Betragter vi forskellige Produkter af moderne Metalfremstilling:
Kraftmaskiner, elektriske Generatorer, selve Maskinerne for
Metalbearbejdningen, Maaleapparater o. s. v., genfinder vi hos dem alle
visse fælles Elementer, Planer, Slæder, Slædeføringer, Aksler,
Aksellejer o. s. v. Disse Elementer vil i det væsentlige være karakteriseret
ved Egenskaber, der kan gøres til Genstand for Længdemaaling. Akslen
og den tilhørende Boring er saaledes karakteriserede ved deres
Diametre. Boringen kan dertil endnu være karakteriseret ved dens
Dybde, hvis den ikke gaar helt igennem Arbejdsstykket. Et
ned-fræset Spor af rektangulært Tværsnit vil tilsvarende være
karakteriseret ved Bredde og Dybde. En Slædeforskydning vil
være karakteriseret ved Afstanden mellem Føreskinneme og ved
disses Parallelisme, der som oftest maaleligt kan
karakteriseres ved Forskellen mellem Føringernes indbyrdes Afstand ved
Enderne o. s. v. o. s. v. Det er Apparater til Brug ved Kontrollen
af nogle af disse Egenskaber ved Elementerne, vi nu skal betragte.
Til Kontrol eller Afpasning af en Afdrejning eller en Boring kan
en almindelig Maalestok i Forbindelse med en Passer tjene. Fig. 71 viser
en saadan egnet til Afpasning af en Cylinder (Krumpasser), Fig. 72 en
tilsvarende til Afpasning af en Boring (Dansemester). Passeren stilles
efter Maalestokken ind paa den Dimension, der skal opnaas ved
Forarbejdningen, spændes til, og man har nu mellem Spidserne af
Passerbenene en Kopi af Længden egnet til at prøve Arbejdsstykkets
Dimension mod under Forarbejdningen. I Fig. 73 ses en Passer bygget
sammen med en cirkulær Maalestok. Det ene Ben kan føres hen over det
andet, saaledes at Passeren baade kan bruges til Afpasning af ydre
og indre Maal. Passeren kan, som det indses, benyttes ogsaa til
Afpasning af kantede Arbejdsstykker. Hertil egner et andet
Maaleappa-rat, Skydelæren, sig maaske dog nok saa godt. En Model, der gaar
