JOHANSSONS MAALESTYKKER
141

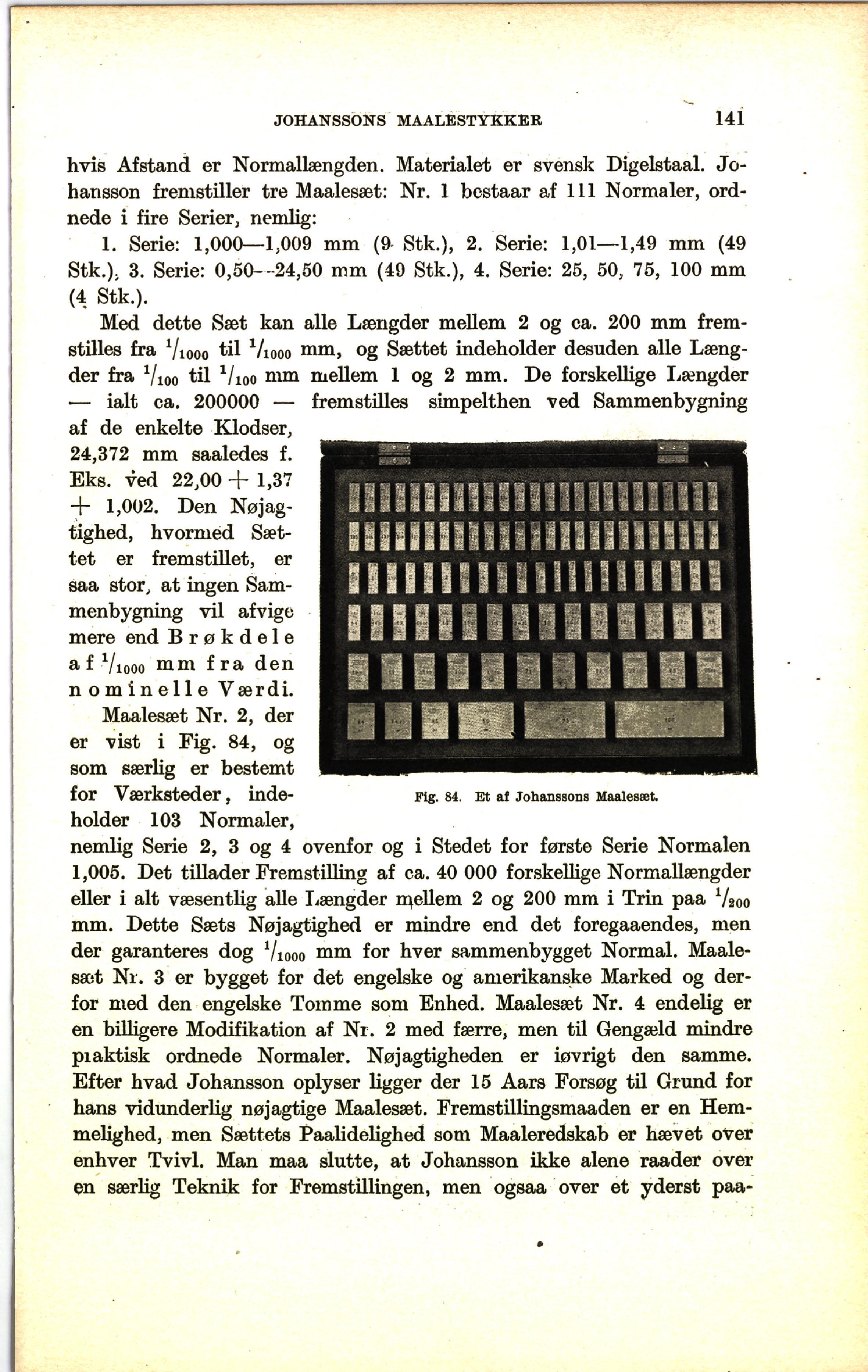

Fig. 84. Et af Johanssons Maalesæt.
hvis Afstand er Normallængden. Materialet er svensk Digelstaal.
Jo-hansson fremstiller tre Maalesæt: Nr. 1 bcstaar af 111 Normaler,
ordnede i fire Serier, nemlig:
1. Serie: 1,000—1,009 mm (9 Stk.), 2. Serie: 1,01—1,49 mm (49
Stk.), 3. Serie: 0,50- -24,50 mm (49 Stk.), 4. Serie: 25, 50, 75, 100 mm
(4 Stk.).
Med dette Sæt kan alle Længder mellem 2 og ca. 200 mm
fremstilles fra 7iooo til Viooo mm, og Sættet indeholder desuden alle
Længder fra Vioo til 7ioo n’m mellem 1 og 2 mm. De forskellige Længder
— ialt ca. 200000 — fremstilles simpelthen ved Sammenbygning
af de enkelte Klodser,
24,372 mm saaledes f.
Eks. ved 22,00 + 1,37
+ 1,002. Den
Nøjagtighed, hvormed
Sættet er fremstillet, er
saa stor, at ingen
Sammenbygning vil afvige
mere end Brøkdele
a f Viooo mm fra den
nominelle Værdi.
Maalesæt Nr. 2, der
er vist i Fig. 84, og
som særlig er bestemt
for Værksteder,
indeholder 103 Normaler,
nemlig Serie 2, 3 og 4 ovenfor og i Stedet for første Serie Normalen
1,005. Det tillader Fremstilling af ca. 40 000 forskellige Normallængder
eller i alt væsentlig alle Længder mellem 2 og 200 mm i Trin paa 7aoo
mm. Dette Sæts Nøjagtighed er mindre end det foregaaendes, men
der garanteres dog 7iooo mm for hver sammenbygget Normal.
Maalesæt Nr. 3 er bygget for det engelske og amerikanske Marked og
derfor med den engelske Tomme som Enhed. Maalesæt Nr. 4 endelig er
en billigere Modifikation af Nr. 2 med færre, men til Gengæld mindre
praktisk ordnede Normaler. Nøjagtigheden er iøvrigt den samme.
Efter hvad Johansson oplyser ligger der 15 Aars Forsøg til Grund for
hans vidunderlig nøjagtige Maalesæt. Fremstillingsmaaden er en
Hemmelighed, men Sættets Paalidelighed som Maaleredskab er hævet over
enhver Tvivl. Man maa slutte, at Johansson ikke alene raader over
en særlig Teknik for Fremstillingen, men ogsaa over et yderst paa-
