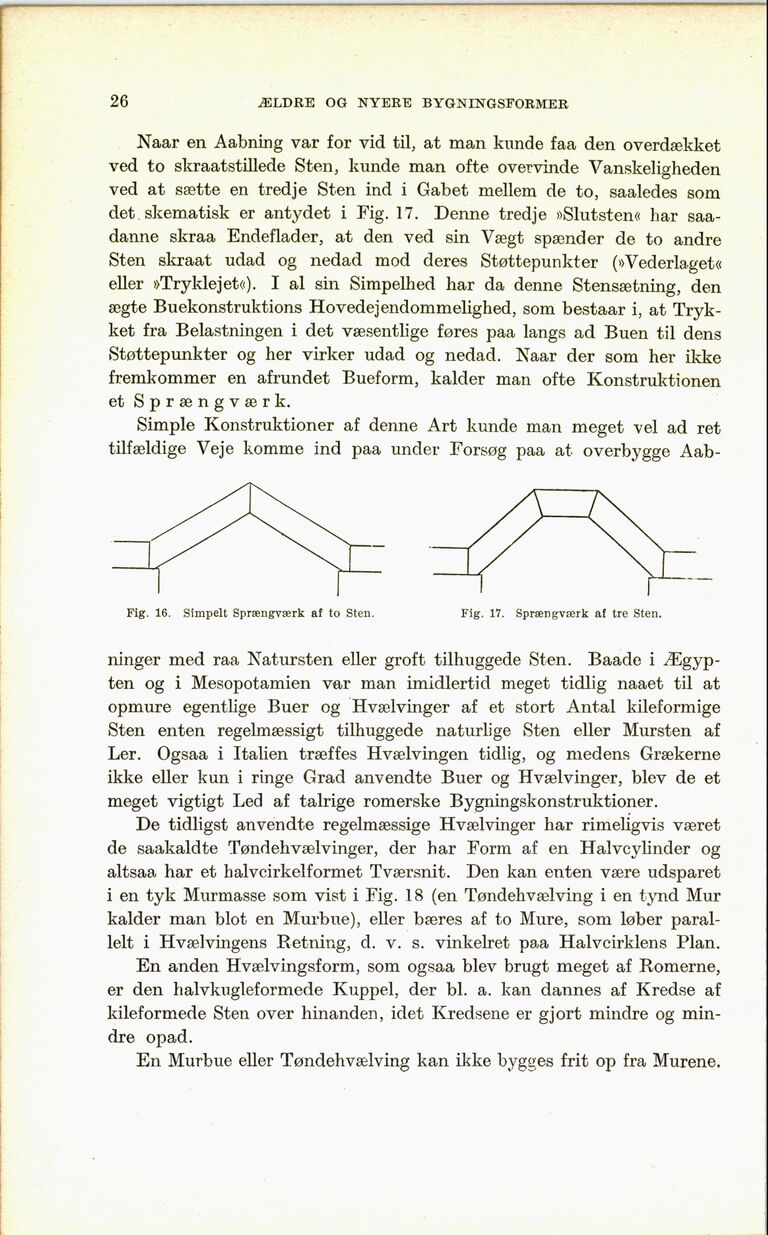

26
ÆLDRE OG NYERE BYGNINGSFORMER
Naar en Aabning var for vid til, at man kunde faa den overdækket
ved to skraatstillede Sten, kunde man ofte overvinde Vanskeligheden
ved at sætte en tredje Sten ind i Gabet mellem de to, saaledes som
det skematisk er antydet i Fig. 17. Denne tredje »Slutsten« har
saa-danne skraa Endeflader, at den ved sin Vægt spænder de to andre
Sten skraat udad og nedad mod deres Støttepunkter (»Vederlaget«
eller »Tryklejet«). I al sin Simpelhed har da denne Stensætning, den
ægte Buekonstruktions Hovedejendommelighed, som bestaar i, at
Trykket fra Belastningen i det væsentlige føres paa langs ad Buen til dens
Støttepunkter og her virker udad og nedad. Naar der som her ikke
fremkommer en afrundet Bueform, kalder man ofte Konstruktionen
et Sprængværk.
Simple Konstruktioner af denne Art kunde man meget vel ad ret
tilfældige Veje komme ind paa under Forsøg paa at overbygge Aab-
Fig. 16. Simpelt Sprængværk af to Sten. Fig. 17. Sprængværk af tre Sten.
ninger med raa Natursten eller groft tilhuggede Sten. Baade i
Ægypten og i Mesopotamien var man imidlertid meget tidlig naaet til at
opmure egentlige Buer og Hvælvinger af et stort Antal kileformige
Sten enten regelmæssigt tilhuggede naturlige Sten eller Mursten af
Ler. Ogsaa i Italien træffes Hvælvingen tidlig, og medens Grækerne
ikke eller kun i ringe Grad anvendte Buer og Hvælvinger, blev de et
meget vigtigt Led af talrige romerske Bygningskonstruktioner.
De tidligst anvendte regelmæssige Hvælvinger har rimeligvis været
de saakaldte Tøndehvælvinger, der har Form af en Halvcylinder og
altsaa har et halvcirkel formet Tværsnit. Den kan enten være udsparet
i en tyk Murmasse som vist i Fig. 18 (en Tøndehvælving i en tynd Mur
kalder man blot en Murbue), eller bæres af to Mure, som løber
parallelt i Hvælvingens Retning, d. v. s. vinkelret paa Halvcirklens Plan.
En anden Hvælvingsform, som ogsaa blev brugt meget af Romerne,
er den halvkugleformede Kuppel, der bl. a. kan dannes af Kredse af
kileformede Sten over hinanden, idet Kredsene er gjort mindre og
mindre opad.
En Murbue eller Tøndehvælving kan ikke bygges frit op fra Murene.
