48
BYGGESTOFFER

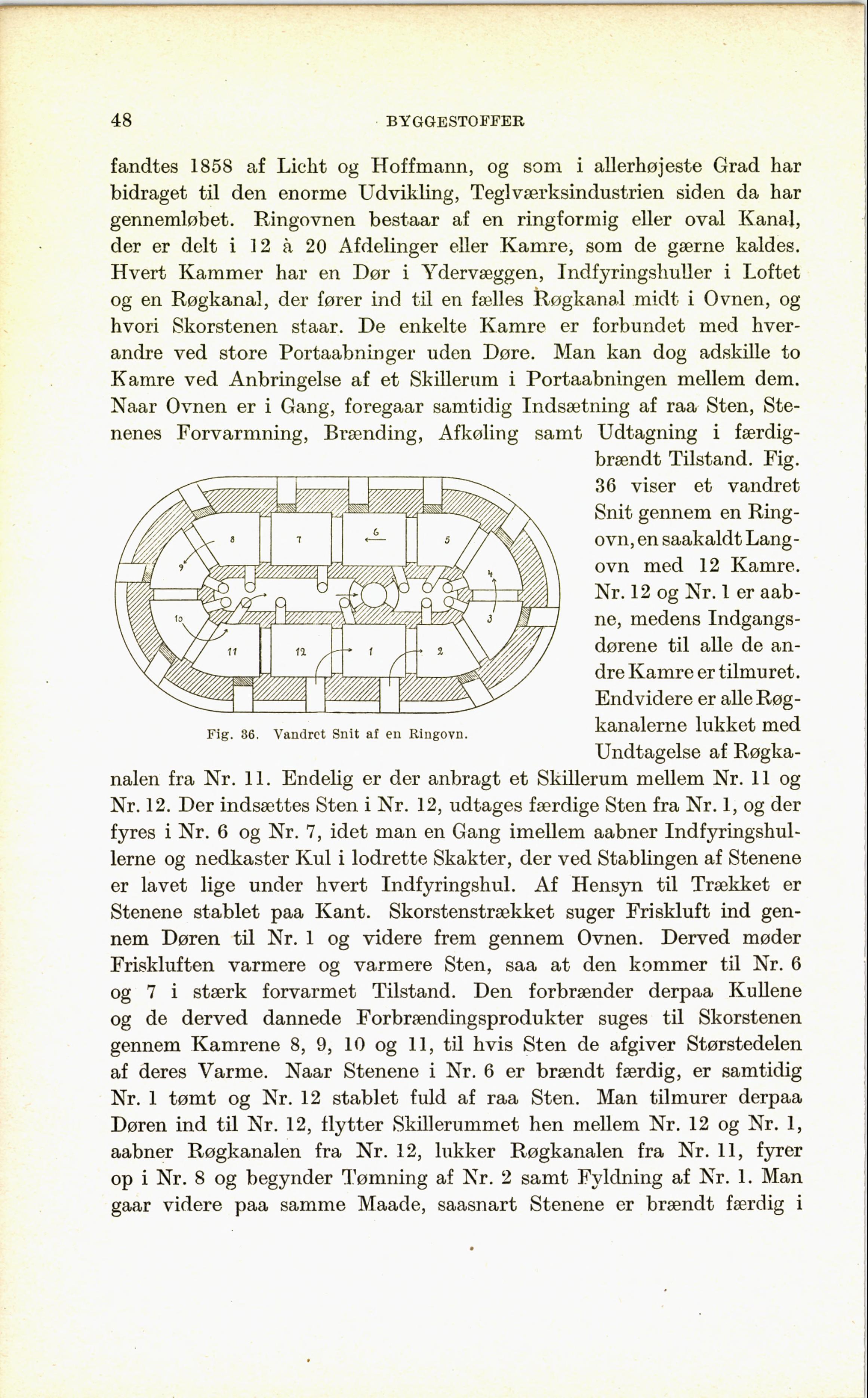

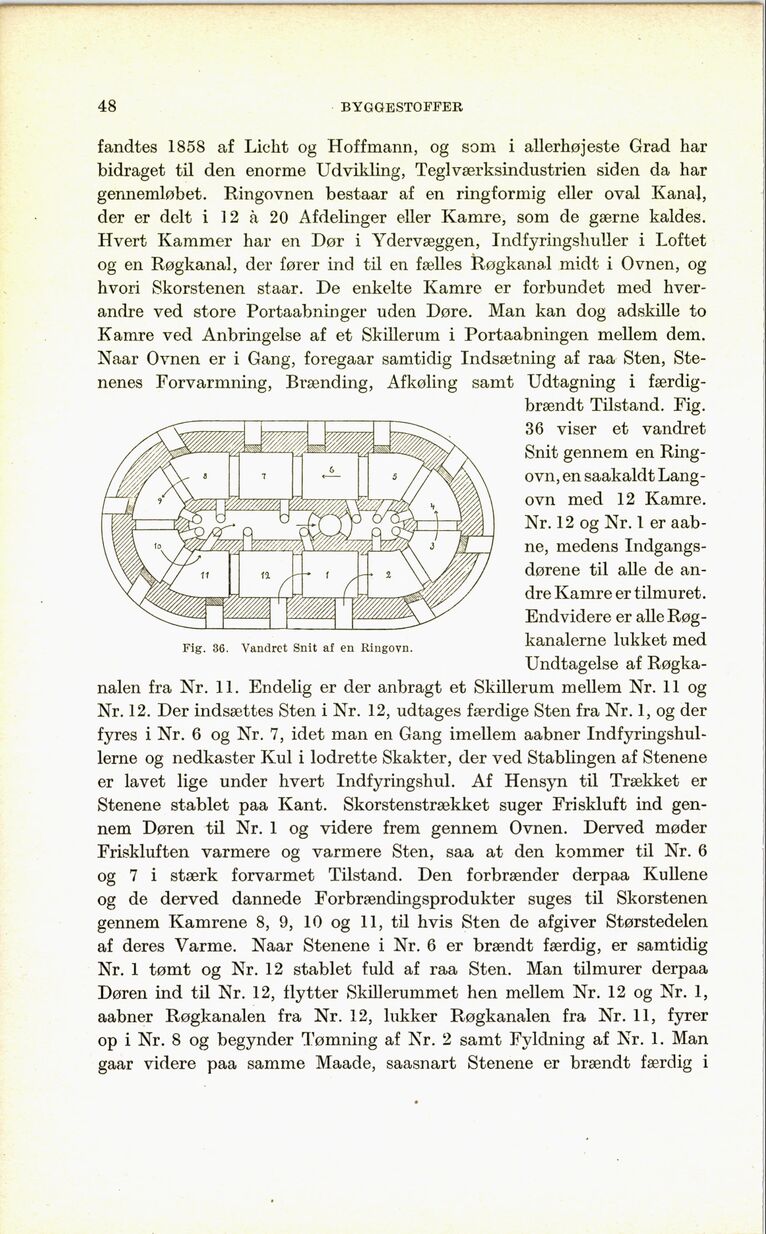

Fig. 86. Vandret Snit af en Ringovn.
fandtes 1858 af Licht og Hoffmann, og som i allerhøjeste Grad har
bidraget til den enorme Udvikling, Teglværksindustrien siden da har
gennemløbet. Ringovnen bestaar af en ringformig eller oval Kanal,
der er delt i 12 à 20 Afdelinger eller Kamre, som de gærne kaldes.
Hvert Kammer har en Dør i Ydervæggen, Indfyringshuller i Loftet
og en Røgkanal, der fører ind til en fælles Røgkanal midt i Ovnen, og
hvori Skorstenen staar. De enkelte Kamre er forbundet med
hverandre ved store Portaabninger uden Døre. Man kan dog adskille to
Kamre ved Anbringelse af et Skillerum i Portaabningen mellem dem.
Naar Ovnen er i Gang, foregaar samtidig Indsætning af raa Sten,
Stenenes Forvarmning, Brænding, Afkøling samt Udtagning i
færdigbrændt Tilstand. Fig.
36 viser et vandret
Snit gennem en
Ringovn, en saakaldt
Langovn med 12 Kamre.
Nr. 12 og Nr. 1 er
aab-ne, medens
Indgangsdørene til alle de
andre Kamre er tilmuret.
Endvidere er alle
Røgkanalerne lukket med
Undtagelse af
Røgka
nalen fra Nr. 11. Endelig er der anbragt et Skillerum mellem Nr. 11 og
Nr. 12. Der indsættes Sten i Nr. 12, udtages færdige Sten fra Nr. 1, og der
fyres i Nr. 6 og Nr. 7, idet man en Gang imellem aabner
Indfyringshullerne og nedkaster Kul i lodrette Skakter, der ved Stablingen af Stenene
er lavet lige under hvert Indfyringshul. Af Hensyn til Trækket er
Stenene stablet paa Kant. Skorstenstrækket suger Friskluft ind
gennem Døren til Nr. 1 og videre frem gennem Ovnen. Derved møder
Friskluften varmere og varmere Sten, saa at den kommer til Nr. 6
og 7 i stærk forvarmet Tilstand. Den forbrænder derpaa Kullene
og de derved dannede Forbrændingsprodukter suges til Skorstenen
gennem Kamrene 8, 9, 10 og 11, til hvis Sten de afgiver Størstedelen
af deres Varme. Naar Stenene i Nr. 6 er brændt færdig, er samtidig
Nr. 1 tømt og Nr. 12 stablet fuld af raa Sten. Man tilmurer derpaa
Døren ind til Nr. 12, flytter Skillerummet hen mellem Nr. 12 og Nr. 1,
aabner Røgkanalen fra Nr. 12, lukker Røgkanalen fra Nr. 11, fyrer
op i Nr. 8 og begynder Tømning af Nr. 2 samt Fyldning af Nr. 1. Man
gaar videre paa samme Maade, saasnart Stenene er brændt færdig i
