236
URET

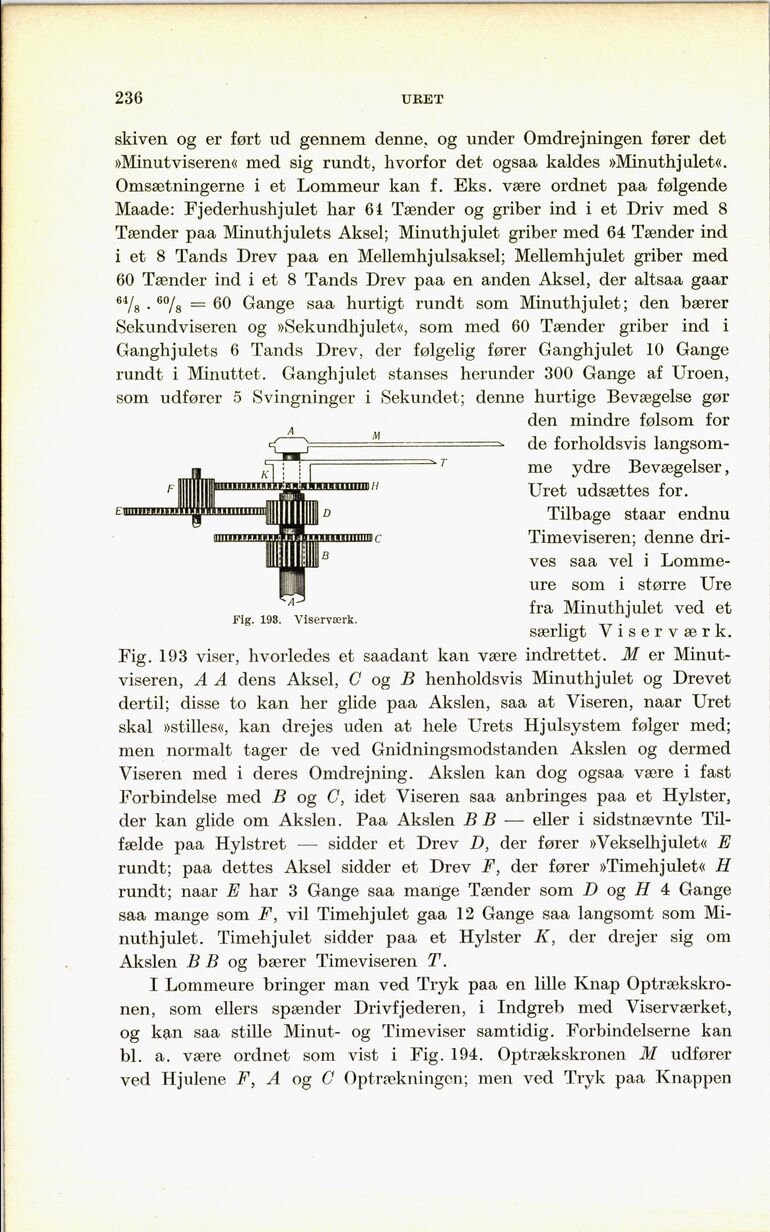

Fig. 193. Viserværk.
skiven og er ført ud gennem denne, og under Omdrejningen fører det
»Minutviseren« med sig rundt, hvorfor det ogsaa kaldes »Minuthjulet«.
Omsætningerne i et Lommeur kan f. Eks. være ordnet paa følgende
Maade: Fjederhushjulet har 61 Tænder og griber ind i et Driv med 8
Tænder paa Minuthjulets Aksel; Minuthjulet griber med 64 Tænder ind
i et 8 Tands Drev paa en Mellemhjulsaksel; Mellemhjulet griber med
60 Tænder ind i et 8 Tands Drev paa en anden Aksel, der altsaa gaar
64/8 . 60/8 = 60 Gange saa hurtigt rundt som Minuthjulet; den bærer
Sekundviseren og »Sekundhjulet«, som med 60 Tænder griber ind i
Ganghjulets 6 Tands Drev, der følgelig fører Ganghjulet 10 Gange
rundt i Minuttet. Ganghjulet stanses herunder 300 Gange af Uroen,
som udfører 5 Svingninger i Sekundet; denne hurtige Bevægelse gør
den mindre følsom for
de forholdsvis
langsomme ydre Bevægelser,
Uret udsættes for.
Tilbage staar endnu
Timeviseren; denne
drives saa vel i
Lommeure som i større Ure
fra Minut hjulet ved et
særligt Viserværk.
Fig. 193 viser, hvorledes et saadant kan være indrettet. M er
Minutviseren, A A dens Aksel, C og B henholdsvis Minuthjulet og Drevet
dertil; disse to kan her glide paa Akslen, saa at Viseren, naar Uret
skal »stilles«, kan drejes uden at hele Urets Hjulsystem følger med;
men normalt tager de ved Gnidningsmodstanden Akslen og dermed
Viseren med i deres Omdrejning. Akslen kan dog ogsaa være i fast
Forbindelse med B og C, idet Viseren saa anbringes paa et Hylster,
der kan glide om Akslen. Paa Akslen B B — eller i sidstnævnte
Tilfælde paa Hylstret — sidder et Drev D, der fører »Vekselhjulet« E
rundt; paa dettes Aksel sidder et Drev F, der fører »Timehjulet« H
rundt; naar E har 3 Gange saa mange Tænder som D og H 4 Gange
saa mange som F, vil Timehjulet gaa 12 Gange saa langsomt som
Minuthjulet. Timehjulet sidder paa et Hylster K, der drejer sig om
Akslen B B og bærer Timeviseren T.
I Lommeure bringer man ved Tryk paa en lille Knap
Optrækskronen, som ellers spænder Drivfjederen, i Indgreb med Viserværket,
og kan saa stille Minut- og Timeviser samtidig. Forbindelserne kan
bl. a. være ordnet som vist i Fig. 194. Optrækskronen M udfører
ved Hjulene F, A og C Optrækningon; men ved Tryk paa Knappen
