HUSLEDNINGER
49
Metode og beskyttede ved Omvikling med tjæret Jute. Stikledningerne
kan enten være skruet ind i Gadeledningernes Vægge eller støbt fast
i smaa Grenrør paa Ledningen (T-Rør). For at det ikke skal være
nødvendigt at afskære en Gadeledning fra Ledningsnettet, naar der
skal knyttes en Stikledning til den, har man »Anboringssøjler«, der
kan befæstes paa Gadeledningen og forbindes med Stikledningen, og
som er forsynede med en Ventil, der gør det muligt at bore Hul i
Gadeledningens Væg, medens Vandet staar under Tryk i den.
Fra Husenes Stikledninger føres de egentlige Husledninger til Vejrs
med Forgreninger til de enkelte Haner. De bestaar oftest af trukne
Smede-j ærnsrør, der forenes ved Muffer med
Skruegænger. Der, hvor
Stikledningen er indført i Kælderen, anbringes
en Stophane og indenfor den en
Aftapningshane. Under stærk Frost,
hvor der er Fare for, at Vandet skal
fryse i Ledningerne, kan man tømme
dem ved at lukke Stophanen og aabne
Aftapningshanen. Vandet vil dog blive
staaende i Ledningerne, hvis man
ikke, medens Aftapningshanen staar
aaben, aabner i det mindste den
øverste af Husledningens Vandhaner, saa at der kan slippe Luft ind
i Ledningerne.
For at forhindre, at Forbrugerne lader Vandet løbe til ingen
Nytte, indretter man som oftest Hushanerne saa at de ikke kan

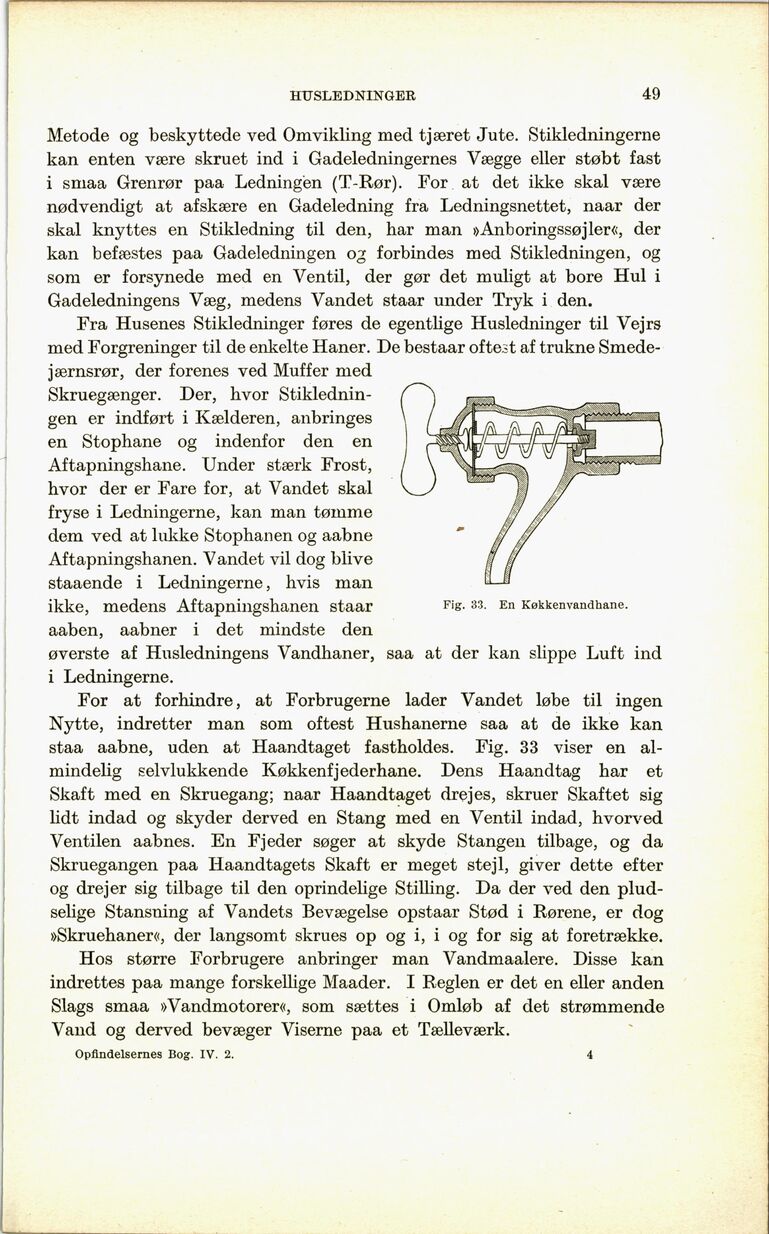

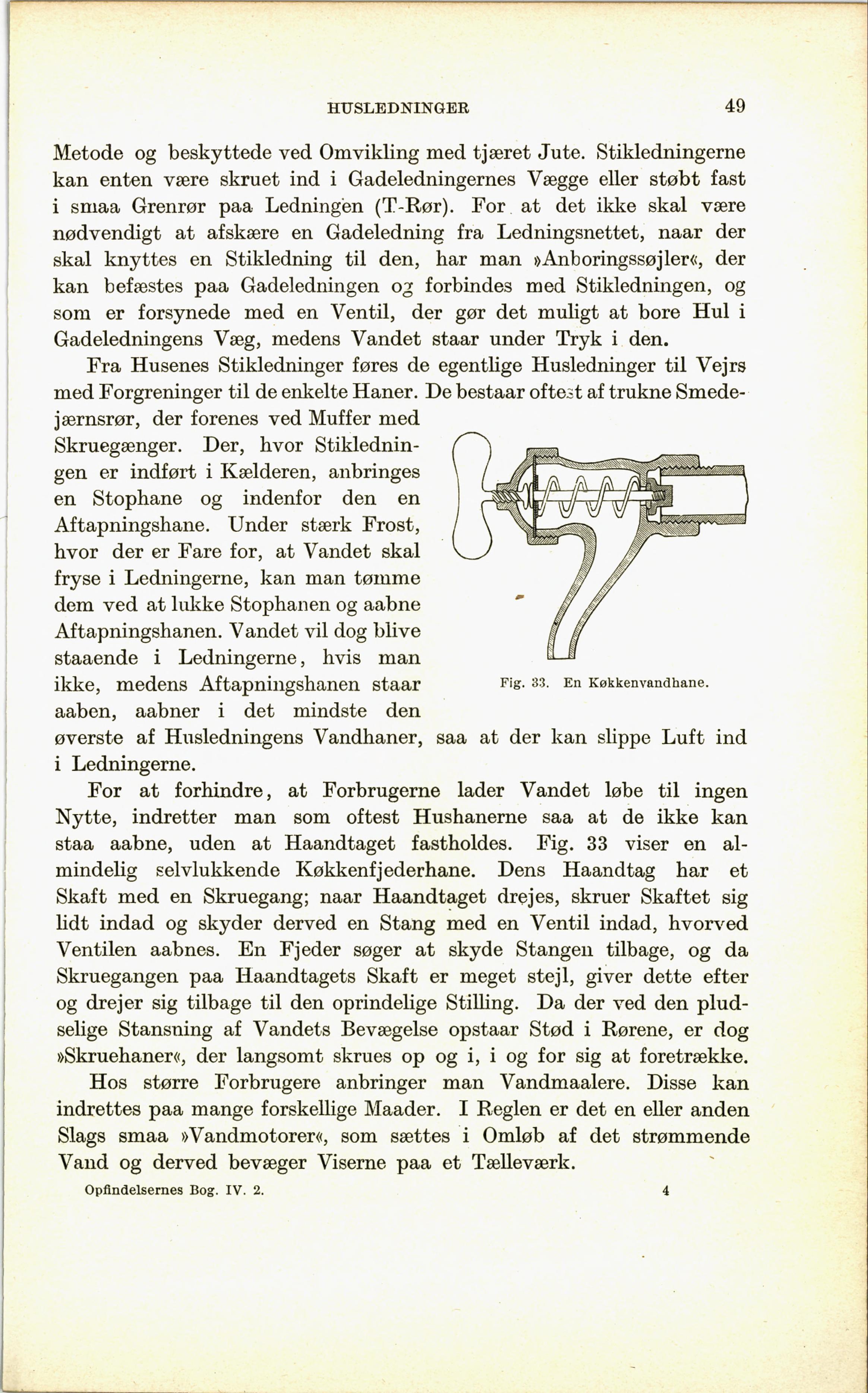

staa aabne, uden at Haandtaget fastholdes. Fig. 33 viser en
almindelig selvlukkende Køkkenfjederhane. Dens Haandtag har et
Skaft med en Skruegang; naar Haandtaget drejes, skruer Skaftet sig
lidt indad og skyder derved en Stang med en Ventil indad, hvorved
Ventilen aabnes. En Fjeder søger at skyde Stangen tilbage, og da
Skruegangen paa Haandtagets Skaft er meget stejl, giver dette efter
og drejer sig tilbage til den oprindelige Stilling. Da der ved den
pludselige Stansning af Vandets Bevægelse opstaar Stød i Rørene, er dog
»Skruehaner«, der langsomt skrues op og i, i og for sig at foretrække.
Hos større Forbrugere anbringer man Vandmaalere. Disse kan
indrettes paa mange forskellige Maader. I Reglen er det en eller anden
Slags smaa »Vandmotorer«, som sættes i Omløb af det strømmende
Vand og derved bevæger Viserne paa et Tælleværk.
Fig. 33. En Køkkenvandhane.
Opfindelsernes Bog. IV. 2.
4
