80
FJÆRNELSE AF AFFALD

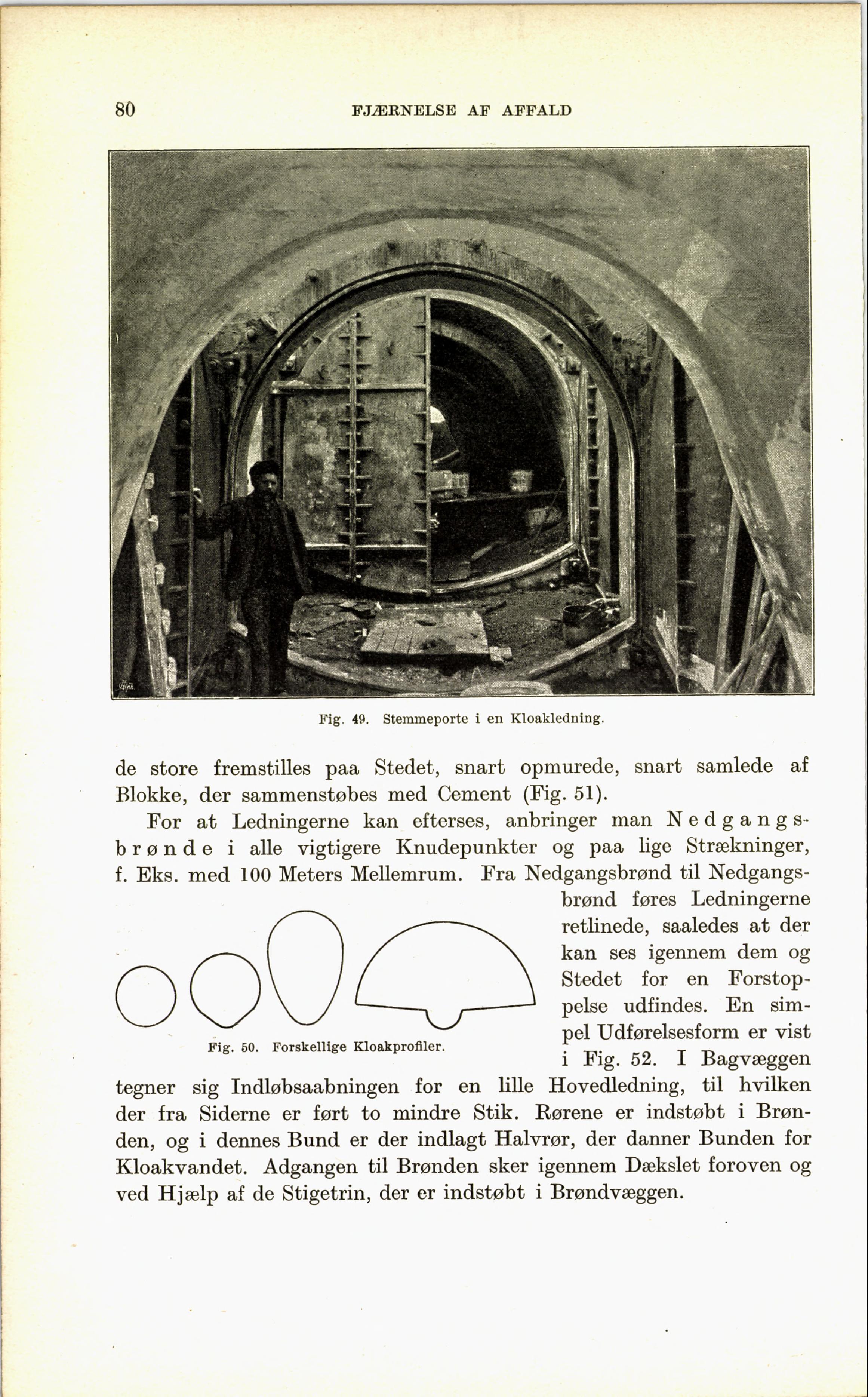

Fig. 49. Stemmeporte i en Kloakledning.
Fig. 60. Forskellige Kloakprofller.
de store fremstilles paa Stedet, snart opmurede, snart samlede af
Blokke, der sammenstøbes med Cement (Fig. 51).
For at Ledningerne kan efterses, anbringer man
Nedgangsbrønde i alle vigtigere Knudepunkter og paa lige Strækninger,
f. Eks. med 100 Meters Mellemrum. Fra Nedgangsbrønd til
Nedgangsbrønd føres Ledningerne
retlinede, saaledes at der
kan ses igennem dem og
Stedet for en
Forstoppelse udfindes. En
simpel Udførelsesform er vist
i Fig. 52. I Bagvæggen
tegner sig Indløbsaabningen for en lille Hovedledning, til hvilken
der fra Siderne er ført to mindre Stik. Rørene er indstøbt i
Brønden, og i dennes Bund er der indlagt Halvrør, der danner Bunden for
Kloakvandet. Adgangen til Brønden sker igennem Dækslet foroven og
ved Hjælp af de Stigetrin, der er indstøbt i Brøndvæggen.
