78
DE STORE OPFINNELSER

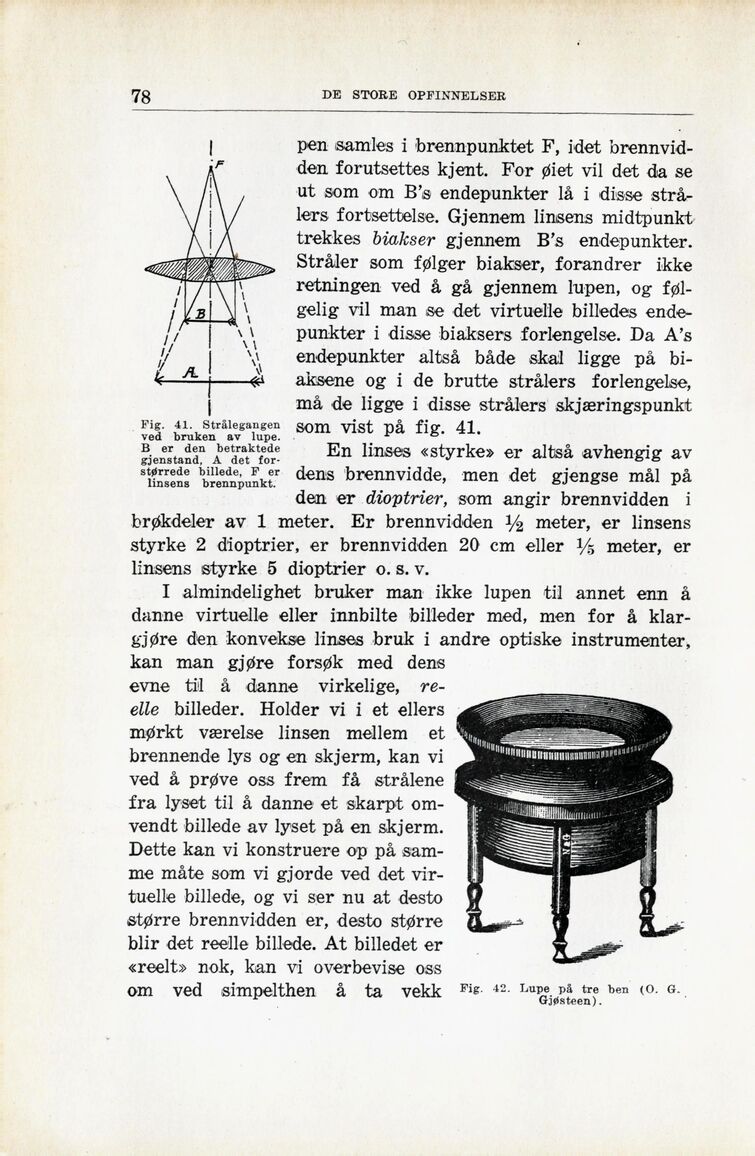

Fig. 41. Strålegangen
ved bruken av lupe.
B er den betraktede
gjenstand, A det
forstørrede billede, F er
linsens brennpunkt.
Fig. 42. Lupe på tre ben (O. G.
Gjøsteen).
pen samles i brennpunktet F, idet
brennvidden forutsettes kjent. For øiet vil det da se
ut som om B’s endepunkter lå i disse
strålers fortsettelse. Gjennem linsens midtpunkt
trekkes biakser gjennem B’s endepunkter.
Stråler som følger biakser, forandrer ikke
retningen ved å gå gjennem lupen, og
følgelig vil man se det virtuelle billedes
endepunkter i disse biaksers forlengelse. Da A’s
endepunkter altså både skal ligge på
biaksene og i de brutte strålers forlengelse,
må de ligge i disse strålers skjæringspunkt
som vist på fig. 41.
En linses «styrke» er altså avhengig av
dens brennvidde, men det gjengse mål på
den er dioptrier, som angir brennvidden i
brøkdeler av 1 meter. Er brennvidden meter, er linsens
styrke 2 dioptrier, er brennvidden 20 cm eller meter, er
linsens styrke 5 dioptrier o. s. v.
I almindelighet bruker man ikke lupen til annet enn å
danne virtuelle eller innbilte billeder med, men for å
klargjøre den konvekse linses bruk i andre optiske instrumenter,
kan man gjøre forsøk med dens
evne til å danne virkelige,
reelle billeder. Holder vi i et ellers
mørkt værelse linsen mellem et
brennende lys og en skjerm, kan vi
ved å prøve oss frem få strålene
fra lyset til å danne et skarpt
omvendt billede av lyset på en skjerm.
Dette kan vi konstruere op på
samme måte som vi gjorde ved det
virtuelle billede, og vi ser nu at desto
større brennvidden er, desto større
biir det reelle billede. At billedet er
«reelt» nok, kan vi overbevise oss
om ved simpelthen å ta vekk
