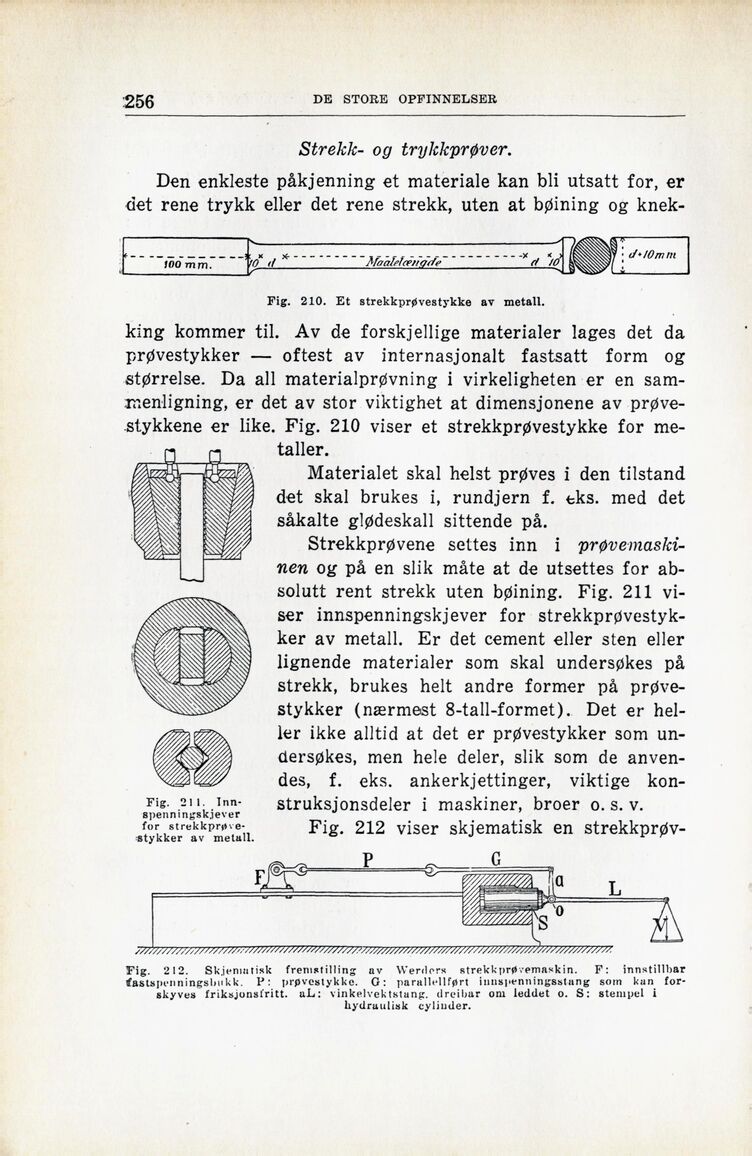

256
DE STORE OPFINNELSER
Strekk- og trykkprøver.
Den enkleste påkjenning et materiale kan bli utsatt for, er
det rene trykk eller det rene strekk, uten at bøining og knek-
Fig. 210. Et strekkprøvestykke av metall.
king kommer til. Av de forskjellige materialer lages det da
prøvestykker — oftest av internasjonalt fastsatt form og
størrelse. Da all materialprøvning i virkeligheten er en
sammenligning, er det av stor viktighet at dimensjonene av
prøvestykkene er like. Fig. 210 viser et strekkprøvestykke for
metaller.
Materialet skal helst prøves i den tilstand
det skal brukes i, rundjern f. eks. med det
såkalte glødeskall sittende på.
Strekkprøvene settes inn i prøve
maskinen og på en slik måte at de utsettes for
absolutt rent strekk uten bøining. Fig. 211
viser innspenningskjever for
strekkprøvestyk-ker av metall. Er det cement eller sten eller
lignende materialer som skal undersøkes på
strekk, brukes helt andre former på
prøvestykker (nærmest 8-tall-formet). Det er
heller ikke alltid at det er prøvestykker som
undersøkes, men hele deler, slik som de
anvendes, f. eks. ankerkjettinger, viktige
konstruksjonsdeler i maskiner, broer o. s. v.
Fig. 212 viser skjematisk en strekkprøv-
Fig. 211.
Inn-spenningskjever
for
strekkprøve-stykker av metall.
Fig. 212. Skjematisk fremstilling av Werders strekk prøvemaskin. F: innstillbar
fastspenningsbukk. P: prøvestykke. G: paraHellført innspenningsstang som kan
forskyves friksjonsfritt. uL: vinkelvektstang. dreibar om leddet o. S: stempel i
hydraulisk cylinder.
