80
DE STORE OPFINNELSER
stigning. Kraftens vei er
omkretsen av den cirkel som
sveiv-håndtaket beskriver, og det er
lett å se at denne kan gjøres
meget lang i forhold til den vei
lasten skal heves. Som for
skråplanet gjelder det, at jo
større skruens stigning er, desto
større er virkningsgraden, da
friksjonen spiller større og
større rolle, jo mindre
stigningen er. Ved skruens
anvendelse til hevning av vekter lar
man dog i almindelighet skruen
være selvsperrende, idet man
bruker så liten stigning at
friksjonen hindrer lasten fra å gå
ned av sig selv. Hvis ikke det
er tilfelle, må man bruke
pal
hjul eller andre sperreinnretninger.
Ved snekkedrev og snekkehjul kan også opnåes en
betydelig kraftutveksling. Fig. 50 viser prinsippet. Ved å føre
sveiven rundt med en kraft P en omdreining, heves lasten Q
et stykke, som er jo mindre dess mindre stigningen s er, og
dess mindre trommelradien q er i forhold til skruehjulets
radius R.
Dette prinsipp har en utstrakt anvendelse i de såkalte
løpekatter, patenttaljer og lignende hendige løfteredskaper.

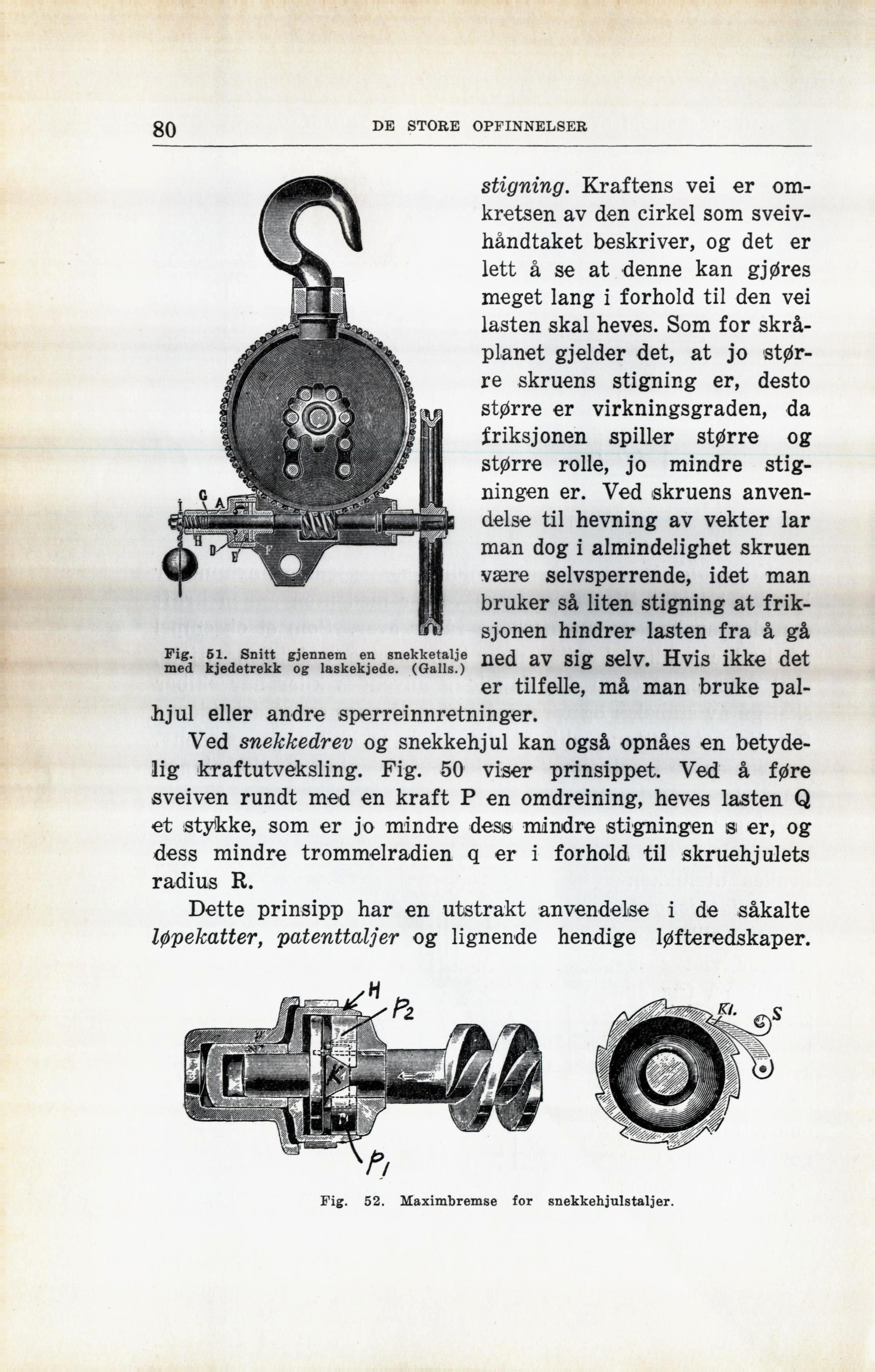

Fig. 52. Maximbremse for snekkehjulstaljer.
Fig. 51. Snitt gjennem en snekketalje
med kjedetrekk og laskekjede. (Galis.)
