DE STORE OPFINNELSER

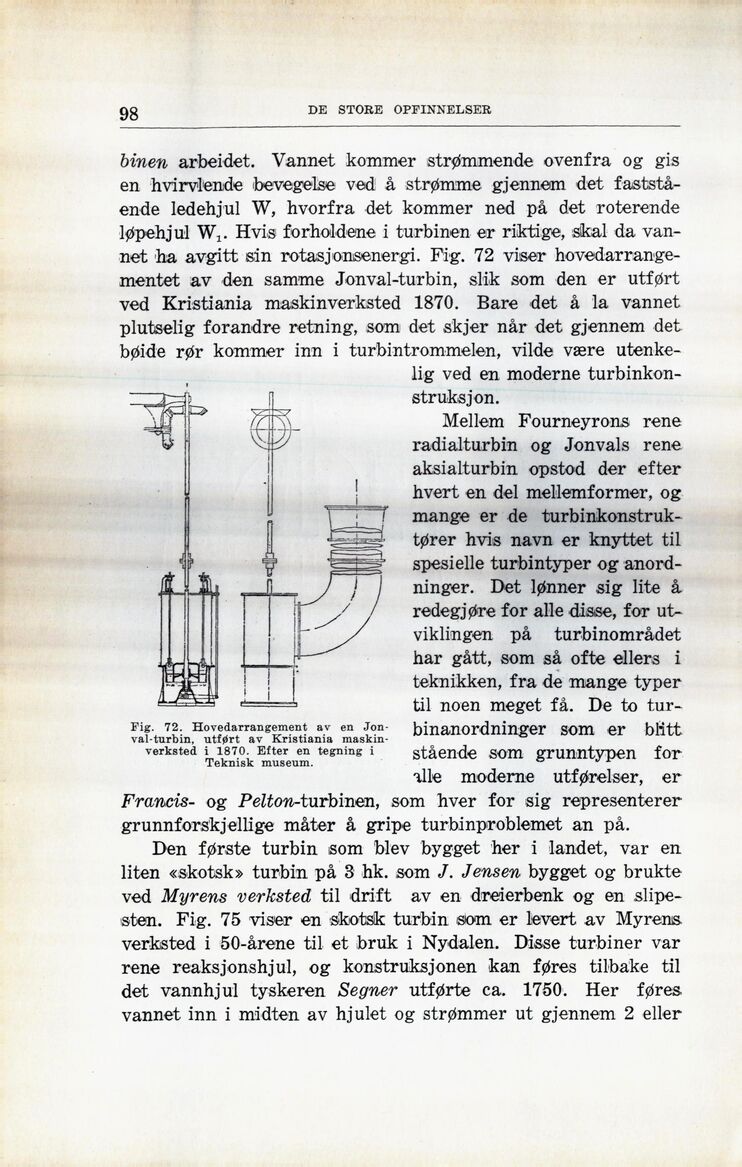

Fig. 72. Hovedarrangement av en
Jonval-turbin, utført av Kristiania
maskinverksted i 1870. Efter en tegning i
Teknisk museum.
binen arbeidet. Vannet kommer strømmende ovenfra og gis
en hvirvlende bevegelse ved å strømme gjennem det
faststående ledehjul W, hvorfra det kommer ned på det roterende
løpehjul W3. Hvis forholdene i turbinen er riktige, skal da
vannet ha avgitt sin rotasjonsenergi. Fig. 72 viser
hovedarrangementet av den samme Jonval-turbin, slik som den er utført
ved Kristiania maskinverksted 1870. Bare det å la vannet
plutselig forandre retning, som det skjer når det gjennem det
bøide rør kommer inn i turbintrommelen, vilde være
utenkelig ved en moderne
turbinkon-struksjon.
Mellem Fourneyrons rene
radialturbin og Jonvals rene
aksialturbin opstod der efter
hvert en del mellemformer, og
mange er de
turbinkonstruk-tører hvis navn er knyttet til
spesielle turbintyper og
anordninger. Det lønner sig lite å
redegjøre for alle disse, for
utviklingen på turbinområdet
har gått, som så ofte ellers i
teknikken, fra de mange typer
til noen meget få. De to
tur-binanordninger som er blitt
stående som grunntypen for
alle moderne utførelser, er
Francis- og PeZion-turbinen, som hver for sig representerer
grunnforskjellige måter å gripe turbinproblemet an på.
Den første turbin som blev bygget her i landet, var en
liten «skotsk» turbin på 3 hk. som J. Jensen bygget og brukte
ved Myrens verksted til drift av en dreierbenk og en
slipe-sten. Fig. 75 viser en skotsk turbin som er levert av Myrens,
verksted i 50-årene til et bruk i Nydalen. Disse turbiner var
rene reaksjonshjul, og konstruksjonen kan føres tilbake til
det vannhjul tyskeren Segner utførte ca. 1750. Her føres
vannet inn i midten av hjulet og strømmer ut gjennem 2 eller
