DE STORE OPFINNELSER
Ved voldsomme varias joner, som f. eks. når man ved et
eller annet driftsuhell slår hele belastningen av, kan
nåle-reguleringen ikke brukes. Selv om den virket hurtig nok,
vilde en slik plutselig avstengning av vannutstrømningen føre
til at turbinrøret vilde utsettes for et fryktelig støt, som kunde
føre til rørbrudd og derav følgende store ulykker. Til plutselig
å stanse en Pelton-turbin anvendes derfor avbøieren eller de-

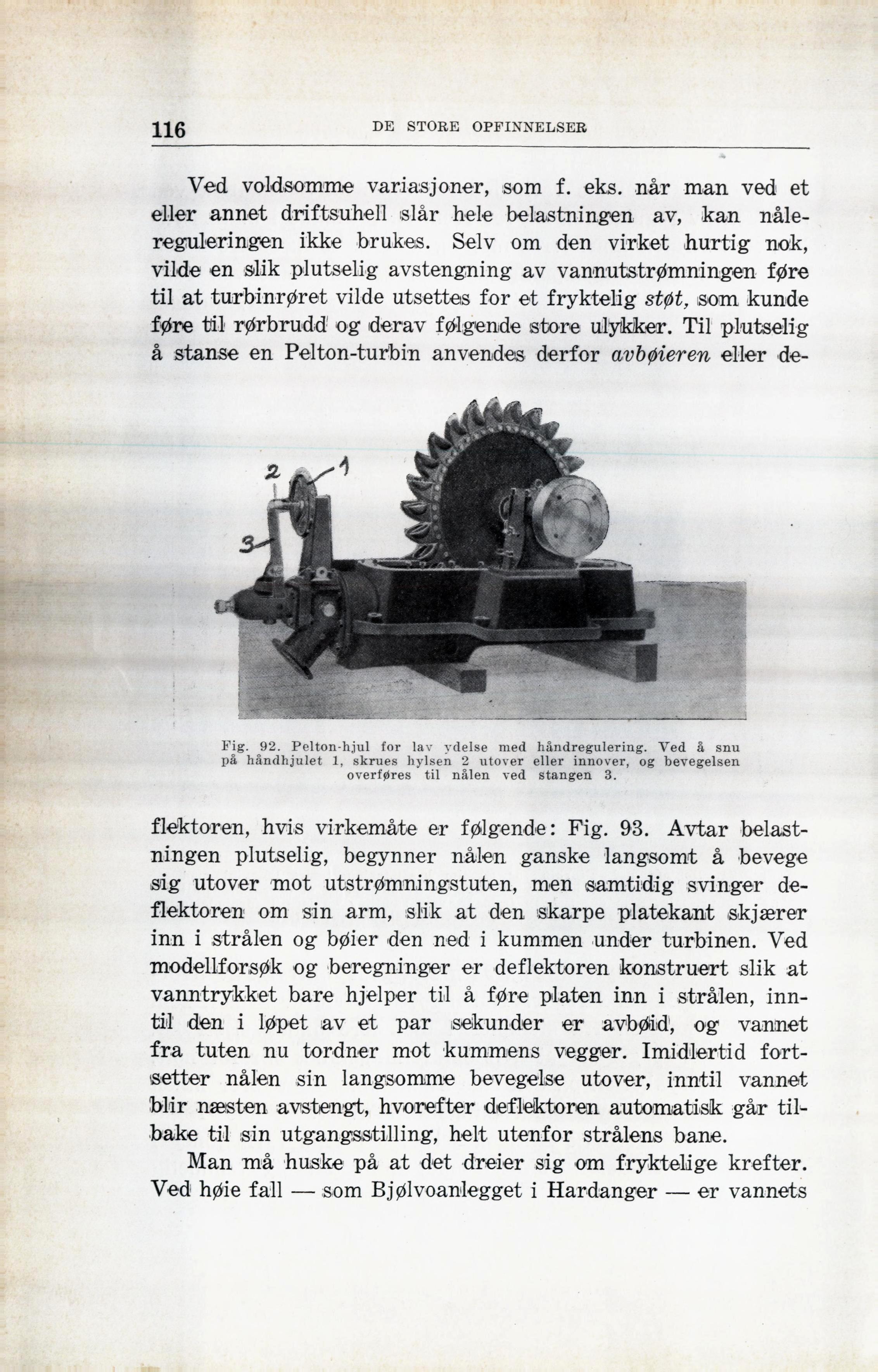

Fig. 92. Pelton-hjul for lav ydelse med håndregulering. Ved å snu
på håndhjulet 1, skrues hylsen 2 utover eller innover, og bevegelsen
overføres til nålen ved stangen 3.
flektoren, hvis virkemåte er følgende: Fig. 93. Avtar
belastningen plutselig, begynner nålen ganske langsomt å bevege
sig utover mot utstrømningstuten, men samtidig svinger
de-flektoren om sin arm, slik at den skarpe platekant skjærer
inn i strålen og bøier den ned i kummen under turbinen. Ved
modellforsøk og beregninger er deflektoren konstruert slik at
vanntrykket bare hjelper til å føre platen inn i strålen,
inntil den i løpet av et par sekunder er avbøid, og vannet
fra tuten nu tordner mot kummens vegger. Imidlertid
fort-setter nålen sin langsomme bevegelse utover, inntil vannet
biir næsten avstengt, hvorefter deflektoren automatisk går
tilbake til sin utgangsstilling, helt utenfor strålens bane.
Man må huske på at det dreier sig om fryktelige krefter.
Ved høie fall — som Bjølvoanlegget i Hardanger — er vannets
