VANNKRAFTMASKINER. HØITRYKKSANLEGG
125
til reguleringsbassenger innretter man sig slik at såvel
senkning som hevning av vannspeilet kan drives lengst mulig.
Efter høstflommen er fjellvannene fulle, i regelen op til høieste
vannstand. Så legger isen sig, og i løpet av vinteren tappes
vannet så langt som driften av kraftstasjonen gjør det
nødvendig.
Rent energetisk sett er det likegyldig enten man lar
trykk-rørene ligge i siakt eller bratt fail — det er jo utelukkende

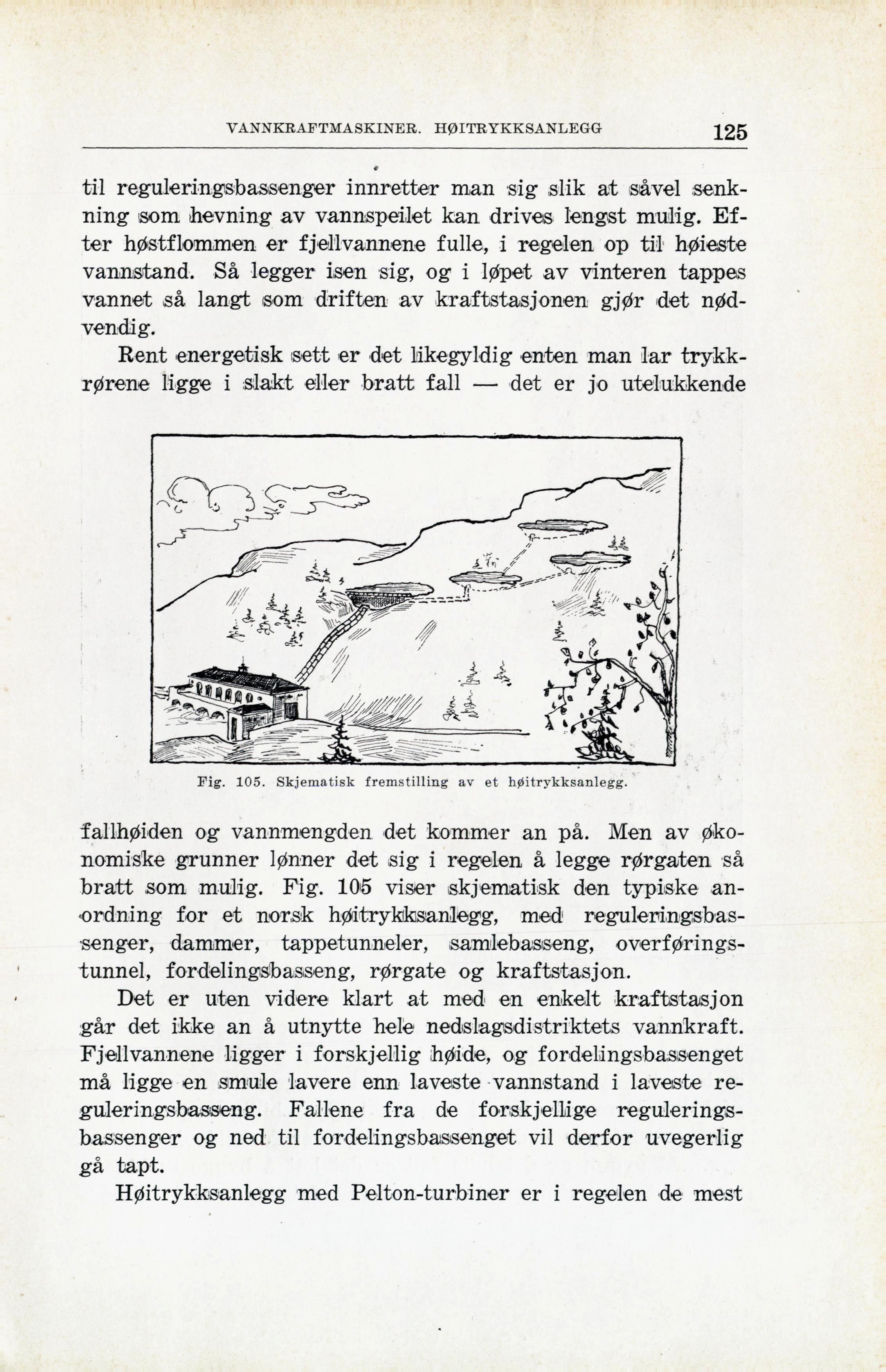

Fig. 105. Skjematisk fremstilling av et høitrykksanlegg.
fallhøiden og vannmengden det kommer an på. Men av
økonomiske grunner lønner det sig i regelen å legge rørgaten så
bratt som mulig. Fig. 105 viser skjematisk den typiske
anordning for et norsk høitrykksanlegg, med
reguleringsbassenger, dammer, tappetunneler, samlebasseng,
overføringstunnel, fordelingsbasseng, rørgate og kraftstasjon.
Det er uten videre klart at med en enkelt kraftstasjon
går det ikke an å utnytte hele nedslagsdistriktets vannkraft.
Fjellvannene ligger i forskjellig høide, og fordelingsbassenget
må ligge en smule lavere enn laveste vannstand i laveste
reguleringsbasseng. Fallene fra de forskjellige
reguleringsbassenger og ned til fordelingsbassenget vil derfor uvegerlig
gå tapt.
Høitrykksanlegg med Pelton-turbiner er i regelen de mest
