DE STORE OPFINNELSER

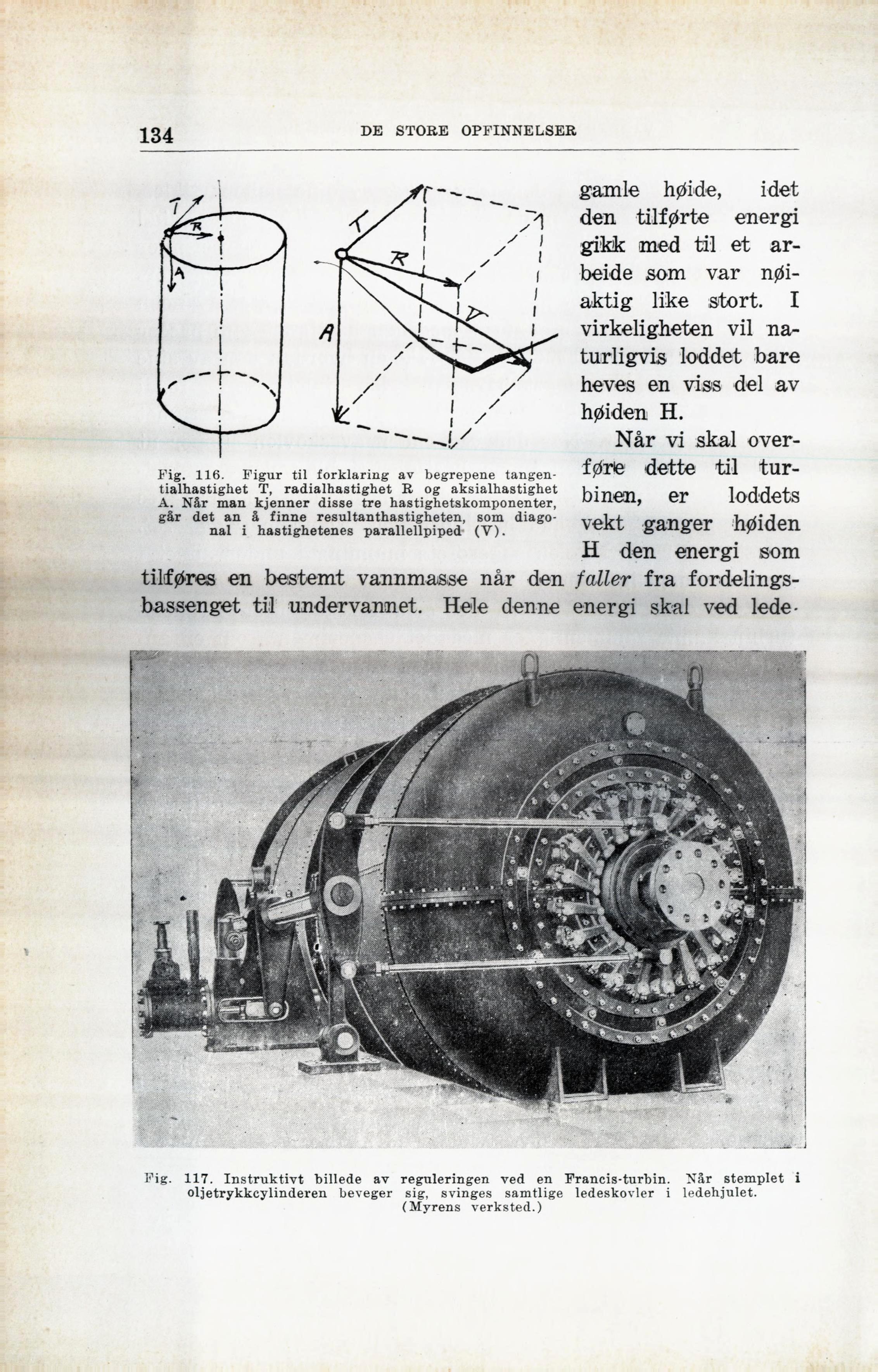

Fig. 116. Figur til forklaring av begrepene
tangen-tialhastighet T, radialhastighet R og aksialhastighet
A. Når man kjenner disse tre hastighetskomponenter,
går det an å finne resultanthastigheten, som
diagonal i hastighetenes parallellpiped (V).
gamle høide, idet
den tilførte energi
gikk med til et
arbeide som var
nøi-aktig like stort. I
virkeligheten vil
naturligvis loddet bare
heves en viss del av
høiden H.
Når vi skal
overføre dette til
turbinen, er loddets
vekt ganger høiden
H den energi som
tilføres en bestemt vannmasse når den faller fra
fordelings-bassenget til undervannet. Hele denne energi skal ved lede-
Fig. 117. Instruktivt billede av reguleringen ved en Francis-turbin. Når stemplet i
oljetrykkeylinderen beveger sig, svinges samtlige ledeskovler i ledehjulet.
(Myrens verksted.)
