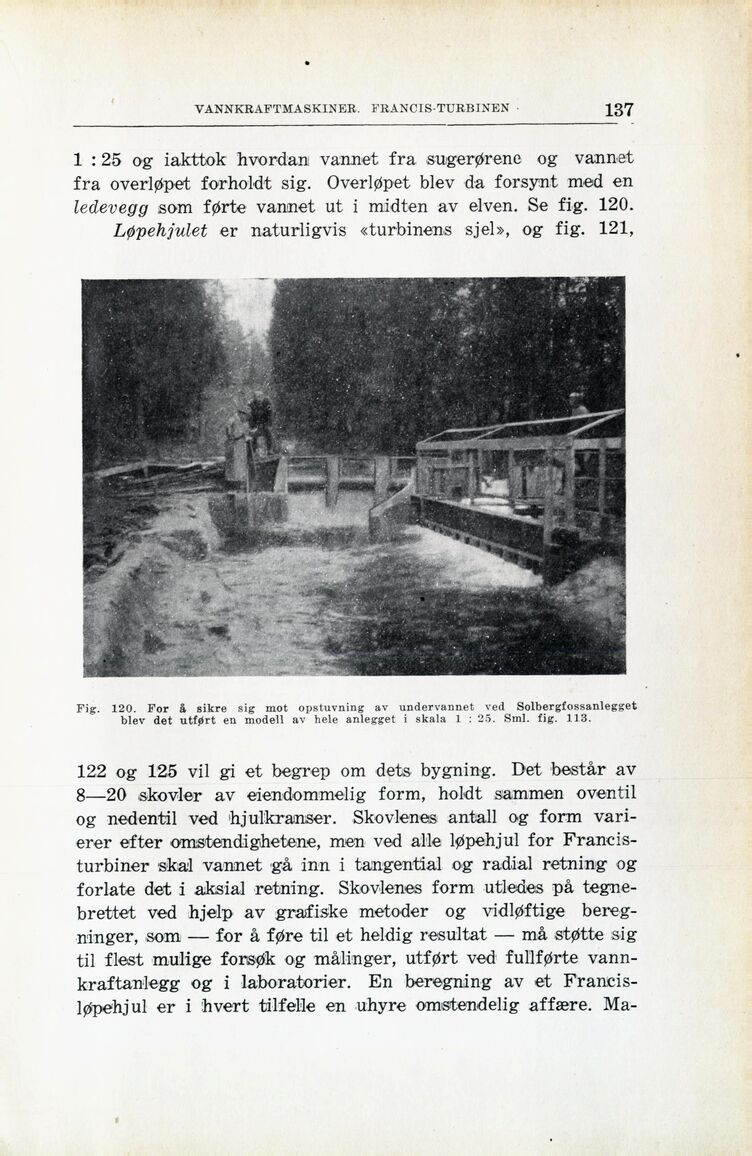

VANNKRAFTMASKINER. FRANCISTURBINEN
137
1 : 25 og iakttok hvordan vannet fra sugerørene og vannet
fra overløpet forholdt sig. Overløpet blev da forsynt med en
ledevegg .som førte vannet ut i midten av elven. Se fig. 120.
Løpehjulet er naturligvis «turbinens sjel», og fig. 121,
Fig. 120. For å sikre sig mot opstuvning av undervannet ved Solbergfossanlegget
blev det utført en modell av hele anlegget i skala 1 : 25. Sml. fig. 113.
122 og 125 vil gi et begrep om dets bygning. Det består av
8—20 skovler av eiendommelig form, holdt sammen oventil
og nedentil ved hjulkranser. Skovlenes antall og form
varierer efter omstendighetene, men ved alle løpehjul for
Francis-turbiner skal vannet gå inn i tangential og radial retning og
forlate det i aksial retning. Skovlenes form utledes på
tegnebrettet ved hjelp av grafiske metoder og vidløftige
beregninger, som — for å føre til et heldig resultat — må støtte sig
til flest mulige forsøk og målinger, utført ved fuliførte
vann-kraftanlegg og i laboratorier. En beregning av et
Francis-løpehjul er i hvert tilfelle en uhyre omstendelig affære.
Ma
