140
DE STORE OPFINNELSER
for å ende i utstrømningstuter går trykkrørene ved
Francisturbinen over i et spiralrør omkring ledeapparatet. (Se fig.
123 og 124.)
Det som begrenser Francis-turbinens anvendelse til fall

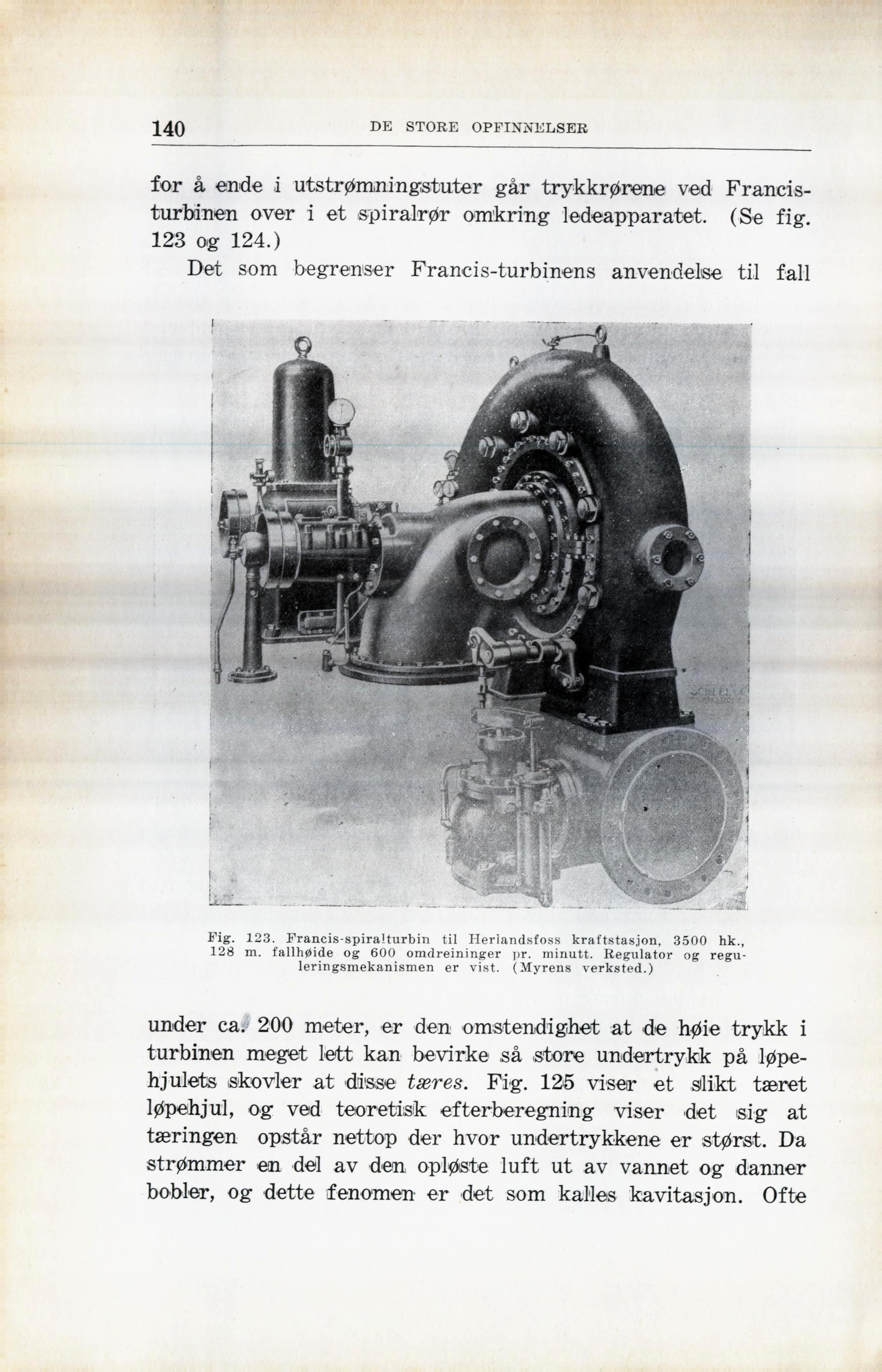

Fig. 123. Francis-spiralturbin til Herlandsfoss kraftstasjon, 3500 hk.,
128 m. fallhøide og 600 omdreininger pr. minutt. Regulator og
reguleringsmekanismen er vist. (Myrens verksted.)
under ca. 200 meter, er den omstendighet at de høie trykk i
turbinen meget lett kan bevirke så store undertrykk på
løpe-hjulets skovler at disse tæres. Fig. 125 viser et slikt tæret
løpehjul, og ved teoretisk etterberegning viser det sig at
tæringen opstår nettop der hvor undertrykkene er størst. Da
strømmer en del av den opløste luft ut av vannet og danner
bobler, og dette fenomen er det som kalles ka vitas jon. Ofte
