212
DE STORE OPFINNELSER
konstruktive ting ved dampmaskinen. Fig. 203 viser således
Watts første dobbeltvirkende maskin med roterende
bevegelse. Her går det ikke lenger en pumpestang fra den andre
enden av bommen, men en veiv stake. Nu hadde mølleeier
Wasbrough gjennem en svikefull arbeider hos Watt fått rede

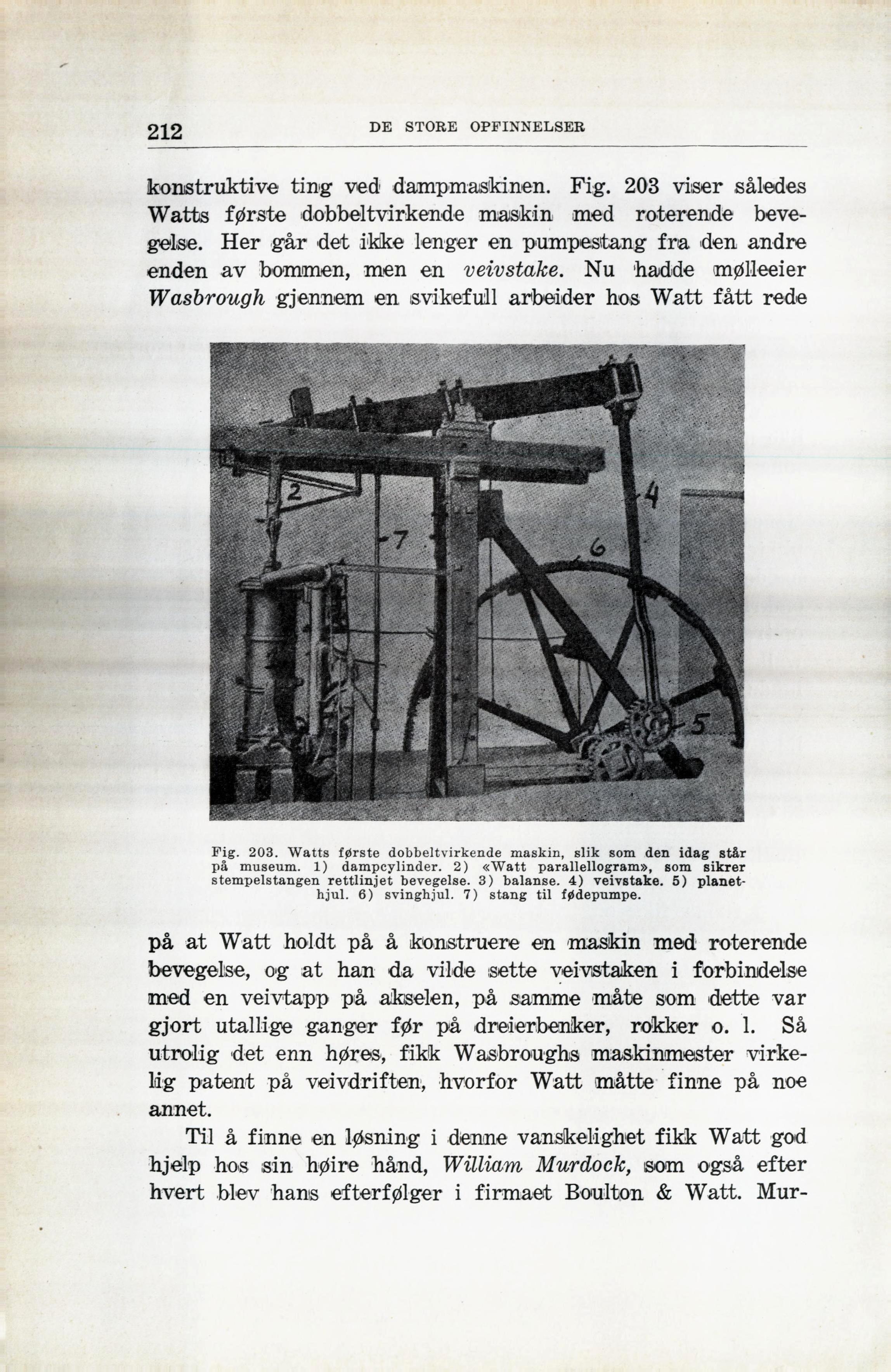

Fig. 203. Watts første dobbeltvirkende maskin, slik som den idag står
på museum. 1) dampcylinder. 2) «Watt parallellogram», som sikrer
stempelstangen rettlinjet bevegelse. 3) balanse. 4) veivstake. 5)
planethjul. 6) svinghjul. 7) stang til fødepumpe.
på at Watt holdt på å konstruere en maskin med roterende
bevegelse, og at han da vilde sette veivstaken i forbindelse
med en veivtapp på akselen, på samme måte som dette var
gjort utallige ganger før på dreierbenker, rokker o. 1. Så
utrolig det enn høres, fikk Wasbroughs maskinmester
virkelig patent på veivdriften, hvorfor Watt måtte finne på noe
annet.
Til å finne en løsning i denne vanskelighet fikk Watt god
hjelp hos sin høire hånd, William Murdock, som også efter
hvert blev hans efterfølger i firmaet Boulton & Watt. Mur-
