226
DE STORE OPFINNELSER
skuddet», var den oscillerende eller vuggende, hvis prinsipp
fremgår av fig. 226. Stempelstangen er her forbundet direkte
til veivtappen, men cylinderen selv kan svinge om to tapper.
Gjennem disse tilføres og fraledes dampen, og de tjener
samtidig som styringsorganer. Den første svingende maskin blev
bygget av Murdock allerede i 1785, og senere blev den
utviklet videre av Trevithick. Til en virkelig ’driftssikker og god
utførelse nådde den først gjennem de franske ingeniører Cave
og Manby i begynnelsen av 1820-årene. Særlig blev denne

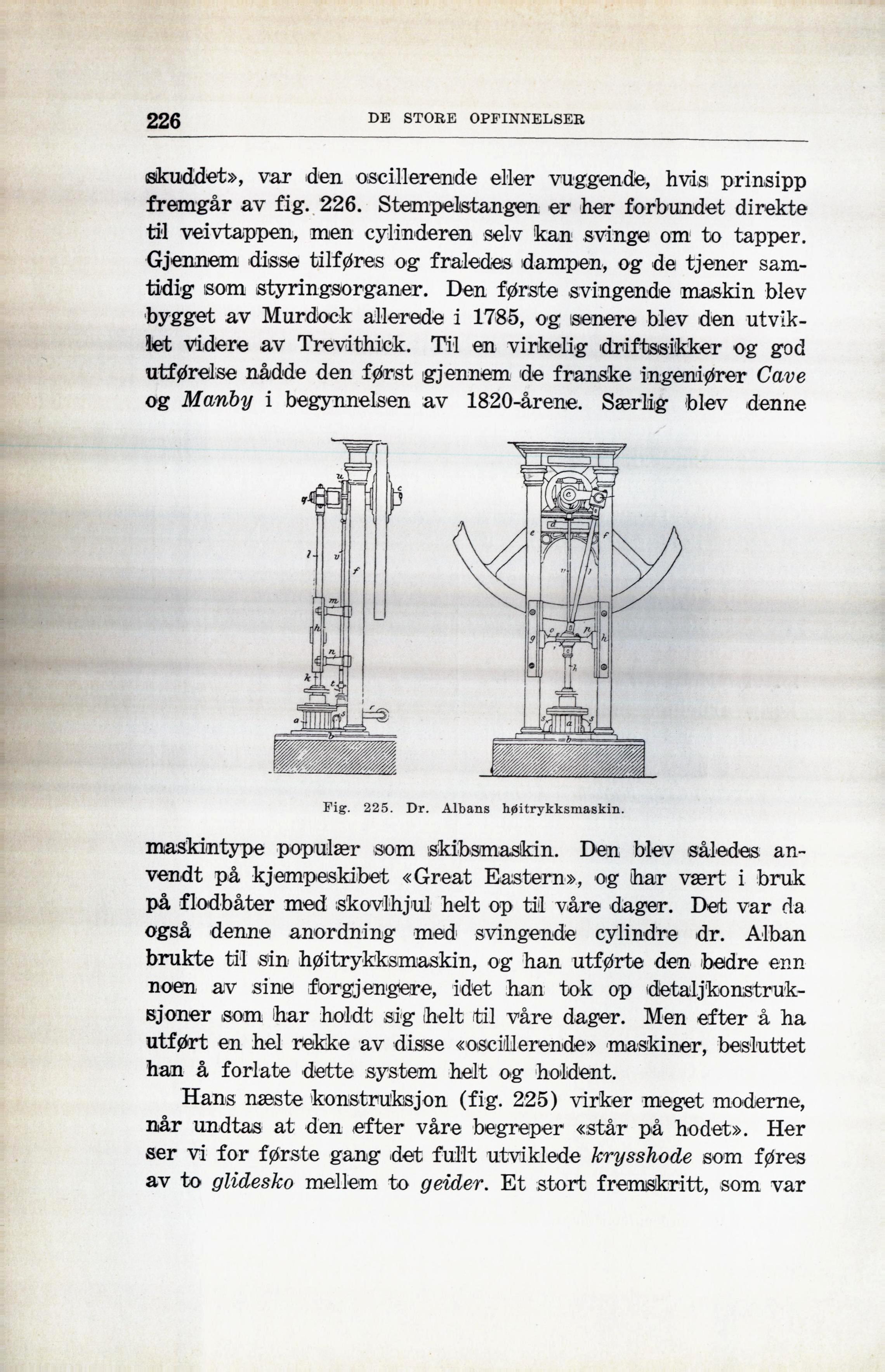

Fig. 225. Dr. Albans høitrykksmaskin.
maskintype populær som skibsmaskin. Den blev således
anvendt på kjempeskibet «Great Eastern», og har vært i bruk
på flodbåter med skovlhjul helt op til våre dager. Det var da
også denne anordning med svingende cylindre dr. Alban
brukte til sin høitrykksmaskin, og han utførte den bedre enn
noen av sine forgjengere, idet han tok op
detaljkonstruk-sjoner som har holdt sig helt til våre dager. Men efter å ha
utført en hel rekke av disse «oscillerende» maskiner, besluttet
han å forlate dette system helt og holdent.
Hans næste konstruksjon (fig. 225) virker meget moderne,
når undtas at den efter våre begreper «står på hodet». Her
ser vi for første gang det fullt utviklede krysshode som føres
av to glidesko mellem to geider. Et stort fremskritt, som var
