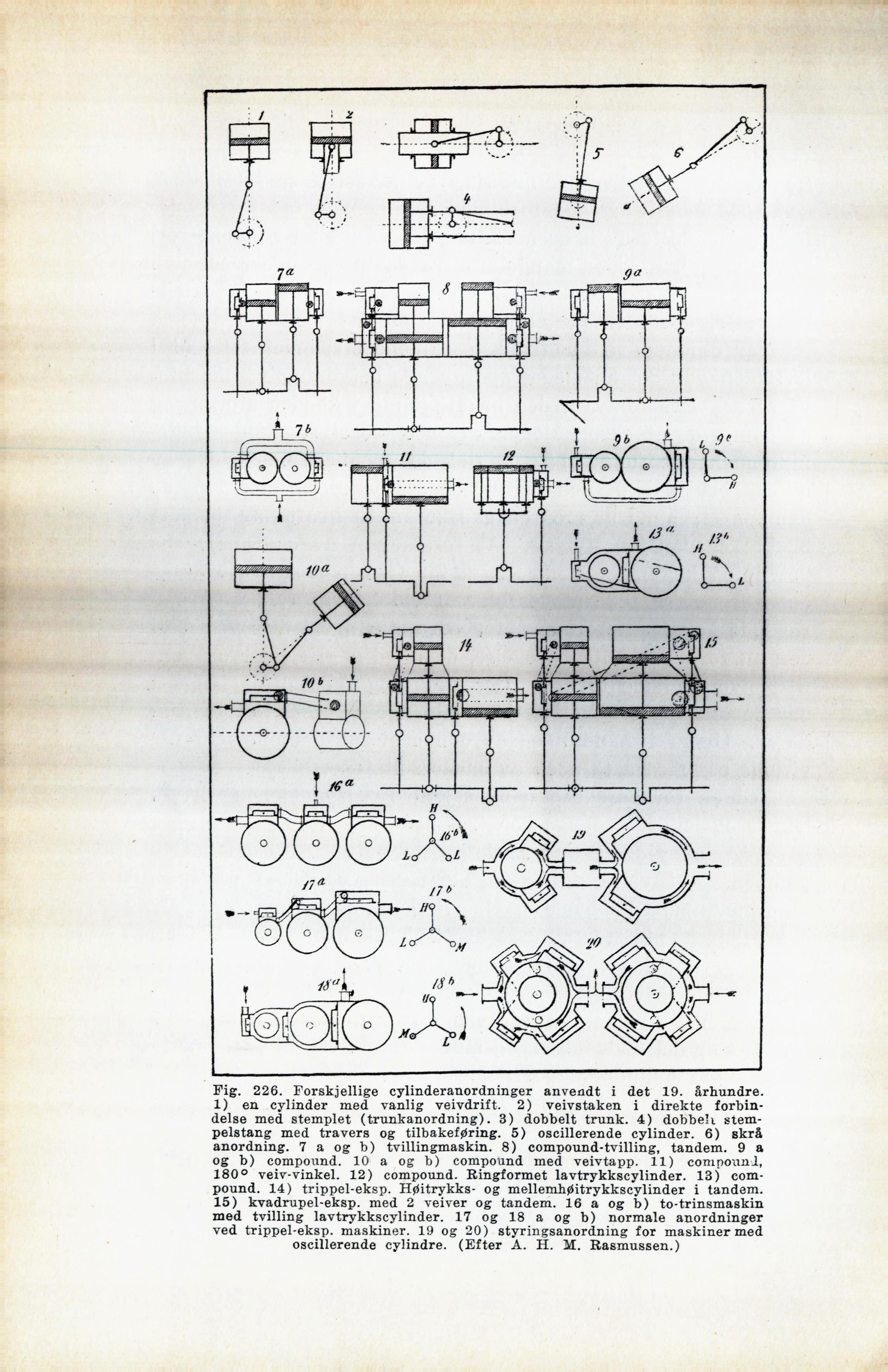

Fig. 226. Forskjellige cylinderanordninger anvendt i det 19. århundre.
1) en cylinder med vanlig veivdrift. 2) veivstaken i direkte
forbindelse med stemplet (trunkanordning). 3) dobbelt trunk. 4) dobbelt
stempelstang med travers og tilbakeføring. 5) oscillerende cylinder. 6) skrå
anordning. 7 a og b) tvillingmaskin. 8) compound-tvilling, tandem. 9 a
og b) compound. 10 a og b) compound med veivtapp. 11) compound,
180° veiv-vinkel. 12) compound. Ringformet lavtrykkscylinder. 13)
compound. 14) trippel-eksp. Høitrykks- og mellemhøitrykkscylinder i tandem.
15) kvadrupel-eksp. med 2 veiver og tandem. 16 a og b) to-trinsmaskin
med tvilling lavtrykkscylinder. 17 og 18 a og b) normale anordninger
ved trippel-eksp. maskiner. 19 og 20) styringsanordning for maskiner med
oscillerende cylindre. (Efter A. H. M. Rasmussen.)
