VARMEKRAFTMASKINER. MODERNE DAMPKJELER
257

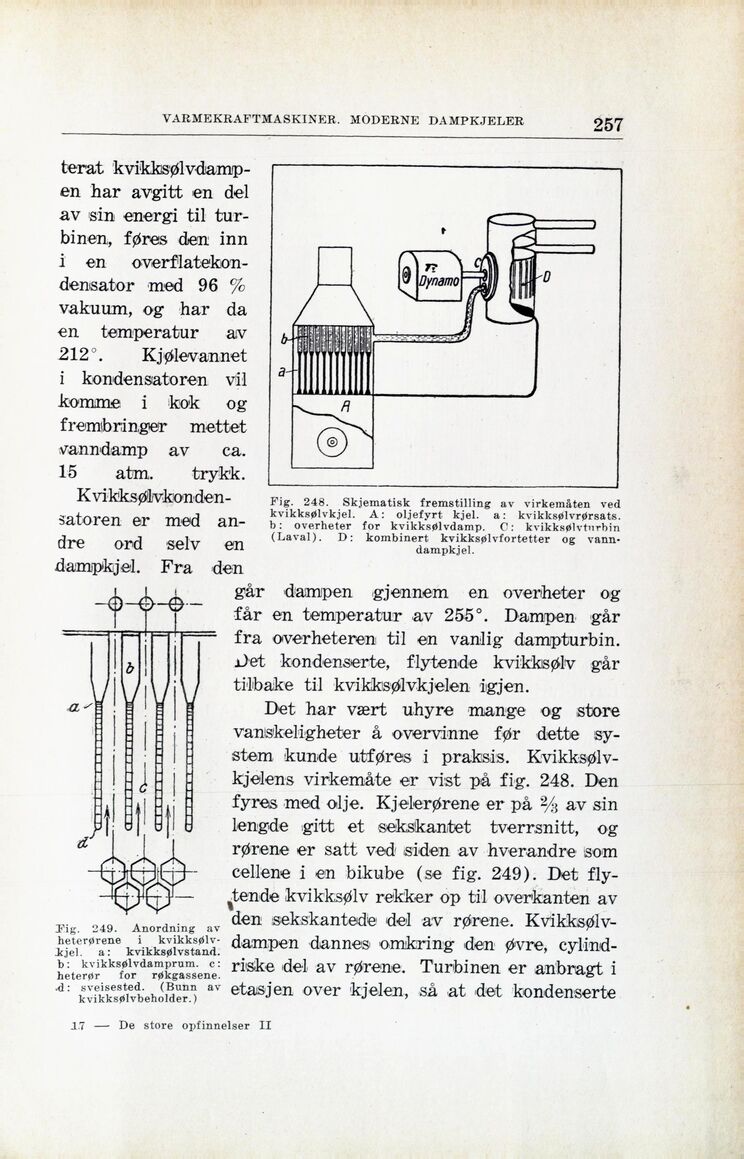

Fig. 248. Skjematisk fremstilling av virkemåten ved
kvikksølvkjel. A: oljefyrt kjel. a: kvikksølvrørsats.
b: overheter for kvikksølvdamp. C: kvikksølvtnrbin
(Laval). D: kombinert kvikksølvfortetter og
vann-dampkjel.
terat
kvikksølvdamp-en har avgitt en del
av sin energi til
turbinen, føres den inn
i en
overflatekon-densator med 96 %
vakuum, og har da
en temperatur av
212°. Kjølevannet
i kondensatoren vil
komme i kok og
frembringer mettet
vanndamp av ca.
15 atm. trykk.
[-Kvikksølvkonden-satoren-]
{+Kvikksølvkonden-
satoren+} er med
andre ord selv en
dampkjel. Fra len
går dampen gjennem en overheter og
får en temperatur av 255°. Dampen går
fra overheteren til en vanlig dampturbin.
Det kondenserte, flytende kvikksølv går
tilbake til kvikksølvkjelen igjen.
Det har vært uhyre mange og store
vanskeligheter å overvinne før dette
system kunde utføres i praksis.
Kvikksølv-kjelens virkemåte er vist på fig. 248. Den
fyres med olje. Kjeierørene er på % av sin
lengde gitt et sekskantet tverrsnitt, og
rørene er satt ved siden av hverandre som
cellene i en bikube (se fig. 249). Det
flygtende kvikksølv rekker op til overkanten av
den sekskantede del av rørene.
Kvikksølv-dampen dannes omkring den øvre,
cylindriske del av rørene. Turbinen er anbragt i
etasjen over kjelen, så at det kondenserte
1.7 — De store opfinnelser II
Tig. 249. Anordning av
heterørene i
kvikksølv-kjel. a: kvikksølvstand.
b: kvikksølvdamprum. c:
heterør for røkgassene.
,d: sveisested. (Bunn av
k vikksølvbeholder.)
