VARMEKRAFTMASKINER. MODERNE DAMPKJELER
261

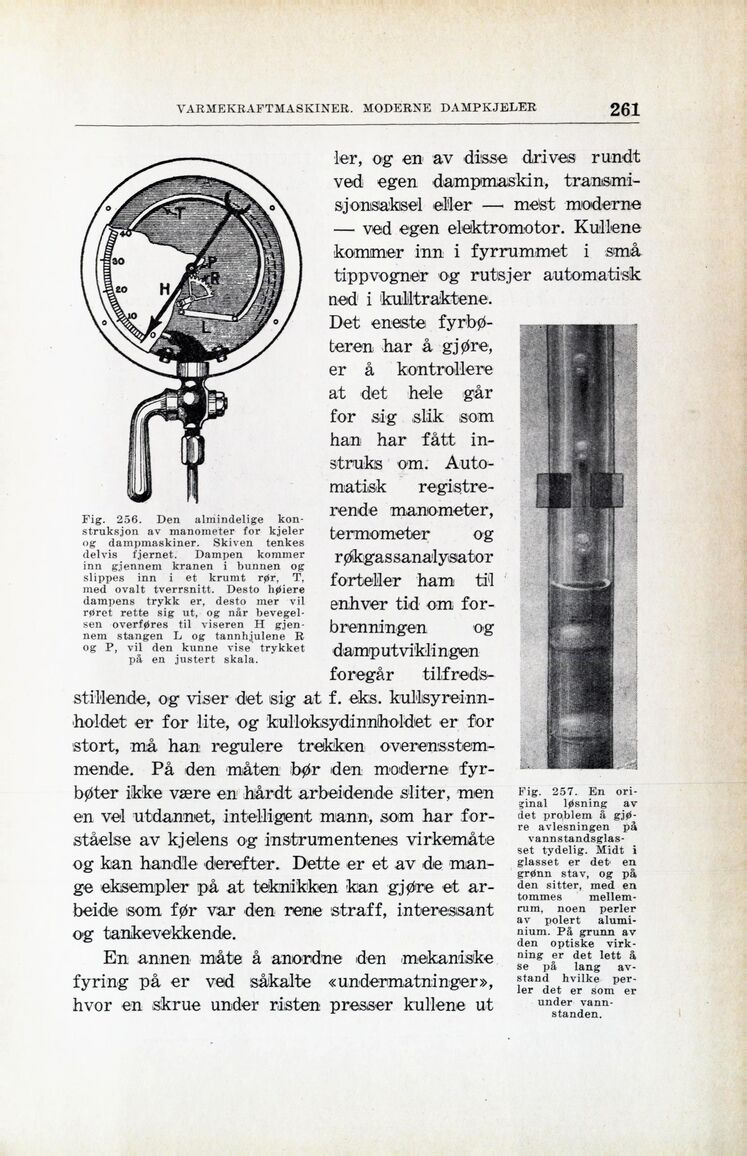

Fig. 256. Den almindelige
konstruksjon av manometer for kjeler
og dampmaskiner. Skiven tenkes
delvis fjernet. Dampen kommer
inn gjennem kranen i bunnen og
slippes inn i et krumt rør, T,
med ovalt tverrsnitt. Desto høiere
dampens trykk er, desto mer vil
røret rette sig ut, og når
bevegelsen overføres til viseren H
gjennem stangen L og tannhjulene R
og P, vil den kunne vise trykket
på en justert skala.
ler, og en av disse drives rundt
ved egen dampmaskin,
transmi-s jonsaksel eller — mest moderne
— ved egen elektromotor. Kullene
kommer inn i fyrrummet i små
tippvogner og rutsjer automatisk
ned i kuHtraktene.
Det eneste
fyrbøteren har å gjøre,
er å kontrollere
at det hele går
for sig slik som
han har fått
instruks om.
Automatisk registrerende manometer,
termometer og
røkgassanalysator
forteller ham til
enhver tid om
forbrenningen og
damp utviklingen
foregår tilfreds-
stillende, og viser det sig at f. eks.
kullsyreinn-holdet er for lite, og kulloksydinniholdet er for
stort, må han regulere trekken
overensstemmende. På den måten bør den moderne
fyrbøter ikke være en hårdt arbeidende sliter, men
en vel utdannet, intelligent mann, som har
forståelse av kjelens og instrumentenes virkemåte
og kan handle derefter. Dette er et av de
mange eksempler på at teknikken kan gjøre et
arbeide som før var den rene straff, interessant
og tankevekkende.
En annen måte å anordne den mekaniske
fyring på er ved såkalte «undermatninger»,
hvor en skrue under risten presser kullene ut
Fig. 257. En
original løsning av
det problem å
gjøre avlesningen på [-vannstandsglasset-]
{+vannstandsglas-
set+} tydelig. Midt i
glasset er det> en
grønn stav, og på
den sitter, med en
tommes
mellemrum, noen perler
av polert
aluminium. På grunn av
den optiske
virkning er det lett å
se på lang
avstand hvilke
perler det er som er
under
vannstanden.
