280
DE STORE OPFINNELSER

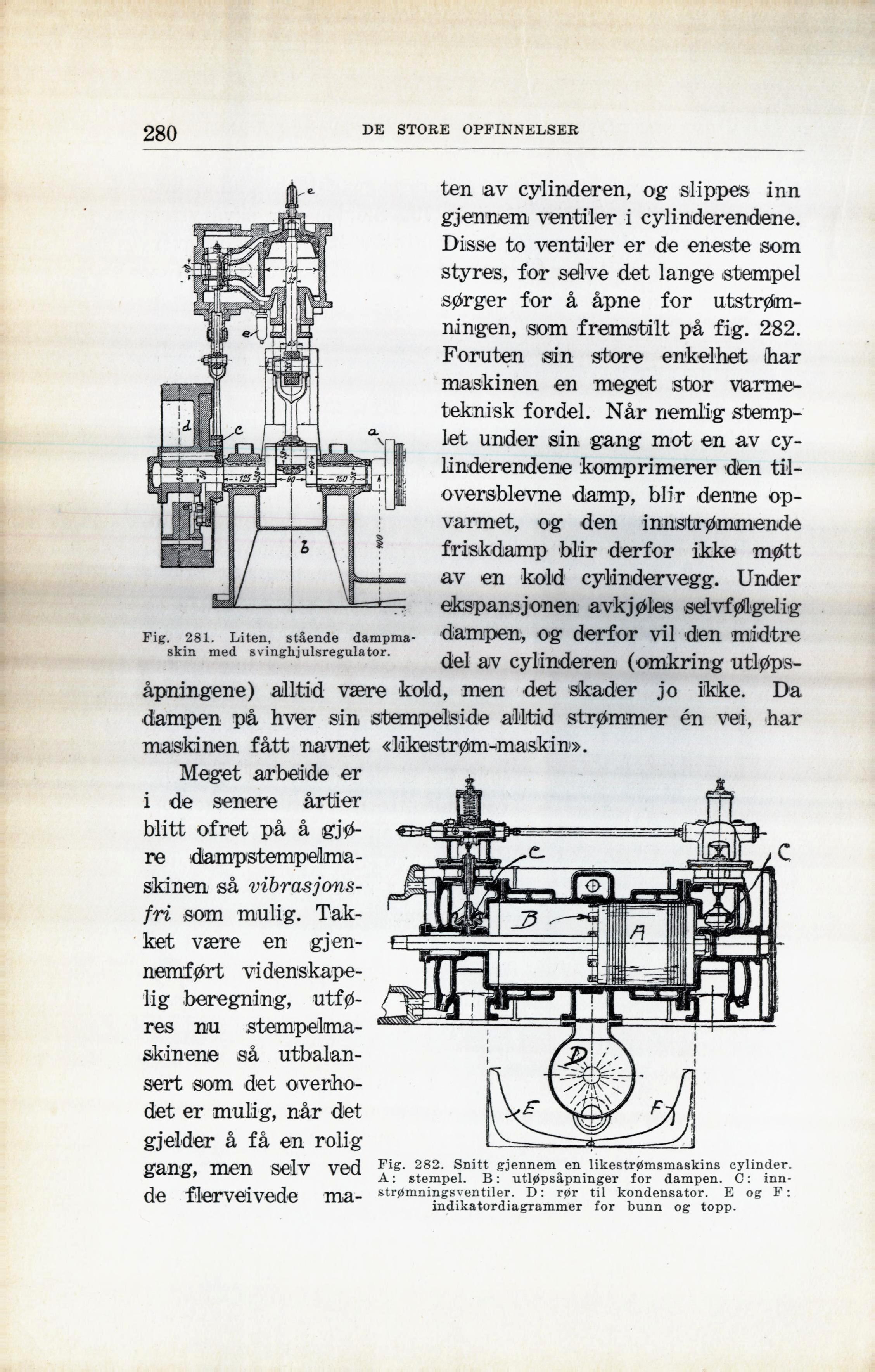

Fig. 281. Liten, stående
dampmaskin med svinghjulsregulator.
ten. av cylinderen, og slippes inn
gjennem ventiler i cylinderendene.
Disse to ventiler er de eneste som
styres, for selve det lange stempel
sørger for å åpne for
utstrømningen, som fremstilt på fig. 282.
Foruten sin store enkelhet har
maskinen en meget stor
varmen-teknisk fordel. Når nemlig
stemplet under sin gang mot en av
cylinderendene komprimerer den
tiloversblevne damp, biir denne
opvarmet, og den innstrømmende
friskdamp biir derfor ikke møtt
av en kold cylindervegg. Under
ekspansjonen avkjøles selvfølgelig
dampen, og derfor vil den midtre
del av cylinderen (omkring utløps-
åpningene) alltid være kold, men det skader jo ikke. Da
dampen på hver sin stempelside alltid strømmer én vei, har
maskinen fått navnet «likestrøm-maskin».
Meget arbeide er
i de senere årtier
blitt ofret på å
gjøre dampstempelmaskinen så vibr as
jonsfri som mulig.
Takket være en
gjen-nemført videnskapelig beregning,
utføres nu
stempelma-skinene så
utbalan-sert som det
overhodet er mulig, når det
gjelder å få en rolig
gang, men selv ved
de flerveivede ma-
Fig. 282. Snitt gjennem en likestrømsmaskins cylinder.
A: stempel. B: utløpsåpninger for dampen. C:
inn-strømningsventiler. D: rør til kondensator. E og F:
indikatordiagrammer for bunn og topp.
