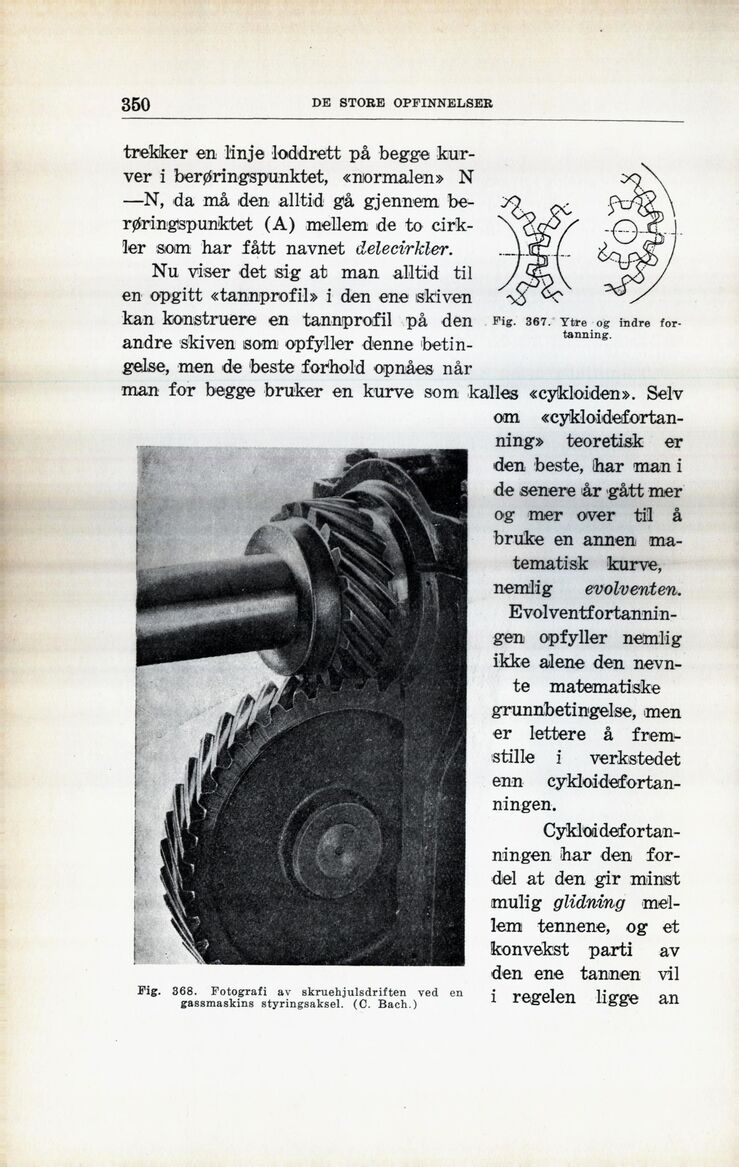

350
DE STORE OPFINNELSER
trekker en linje loddrett på begge
kurver i berøringspunktet, «normalen» N
—N, da må den alltid gå gjennem
berøringspunktet (A) mellem ide to
cirkler som har fått navnet dele cirkler.
Nu viser det sig at man alltid til
en opgitt «tannprofil» i den ene skiven
kan konstruere en tannprofil på den
andre skiven som opfyller denne
betingelse, men de beste forhold opnåes når
man for begge bruker en kurve som kalles «cykloiden». Selv
om
«cykloidefortan-ning» teoretisk er
den beste, har man i
de senere år gått mer
og mer over til å
bruke en annen
matematisk kurve,
nemlig evolventen.
[-Evolventfortannin-gen-]
{+Evolventfortannin-
gen+} opfyller nemlig
ikke alene den
nevnte matematiske
grunnbetingelse, men
er lettere å
fremstille i verkstedet
enn
cykloidefortan-ningen.
Cykloidefortan-ningen har den
fordel at den gir minst
mulig glidning
mellem tennene, og et
konvekst parti av
den ene tannen vil
i regelen ligge an
Fig. 368. Fotografi av skruehjulsdriften ved en
gassmaskins styringsaksel. (C. Bach.)
Fig. 367. Ytre og indre
forta nning.
