ELEKTRISKE MASKINER. VEKSELSTRØMSMASKINER
19
strøm som fra generatoren går gjennem ledningsnettet,
forbrukerne og tilbake til generatoren. Denne strømmen veksler
på samme måte som dens ophav, spenningen i statorens spoler,
hvad retning, størrelse og periodetall angår, men på grunn av
egenskaper ved ledningen og de forskjellige apparater og
maskiner strømmen går igjennem, vil i regelen ikke strømmen
veksle samtidig — i takt med spenningen. Dette fenomen —
faseforskyvningen — skal senere omtales.

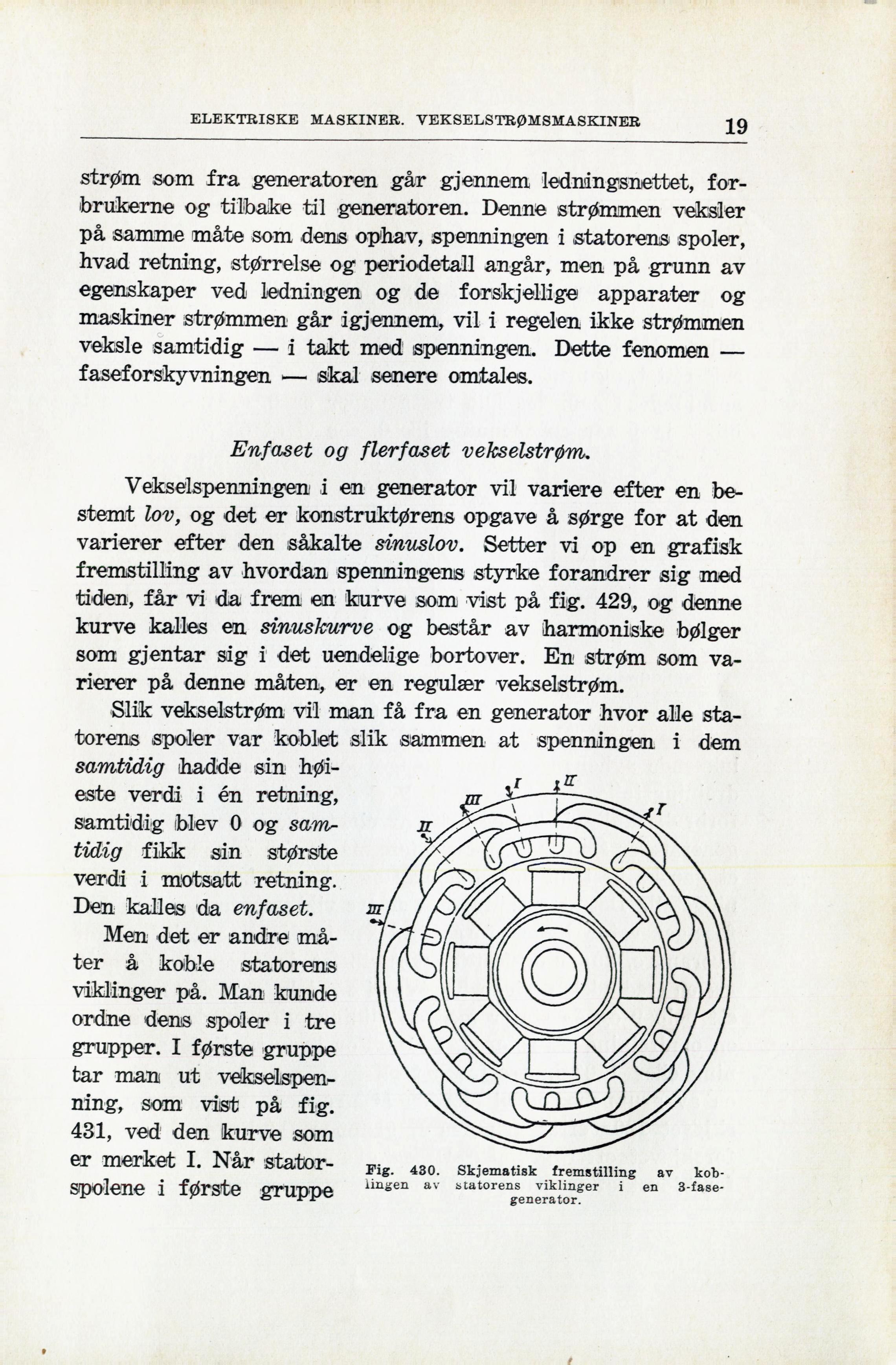

Fig. 430. Skjematisk fremstilling av
koblingen av statorens viklinger i en
3-fase-generator.
Enfaset og flerfaset vekselstrøm.
Veksel spenningen i en generator vil variere efter en
bestemt lov, og det er konstruktørens opgave å sørge for at den
varierer efter den såkalte sinuslov. Setter vi op en grafisk
fremstilling av hvordan spenningens styrke forandrer sig med
tiden, får vi da frem en kurve som vist på fig. 429, og denne
kurve kalles en sinuskurve og består av harmoniske bølger
som gjentar sig i det uendelige bortover. En strøm som
varierer på denne måten, er en regulær vekselstrøm.
Slik vekselstrøm vil man få fra en generator hvor alle
sta-torens spoler var koblet slik sammen at spenningen i dem
samtidig hadde sin
høi-este verdi i én retning,
samtidig blev 0 og
sam-tidig fikk sin største
verdi i motsatt retning.
Den kalles da enfaset.
Men det er andre
måter å koble statorens
viklinger på. Man kunde
ordne dens spoler i tre
grupper. I første gruppe
tar man ut
vekselspen-ning, som vist på fig.
431, ved den kurve som
er merket I. Når
stator-spolene i første gruppe
