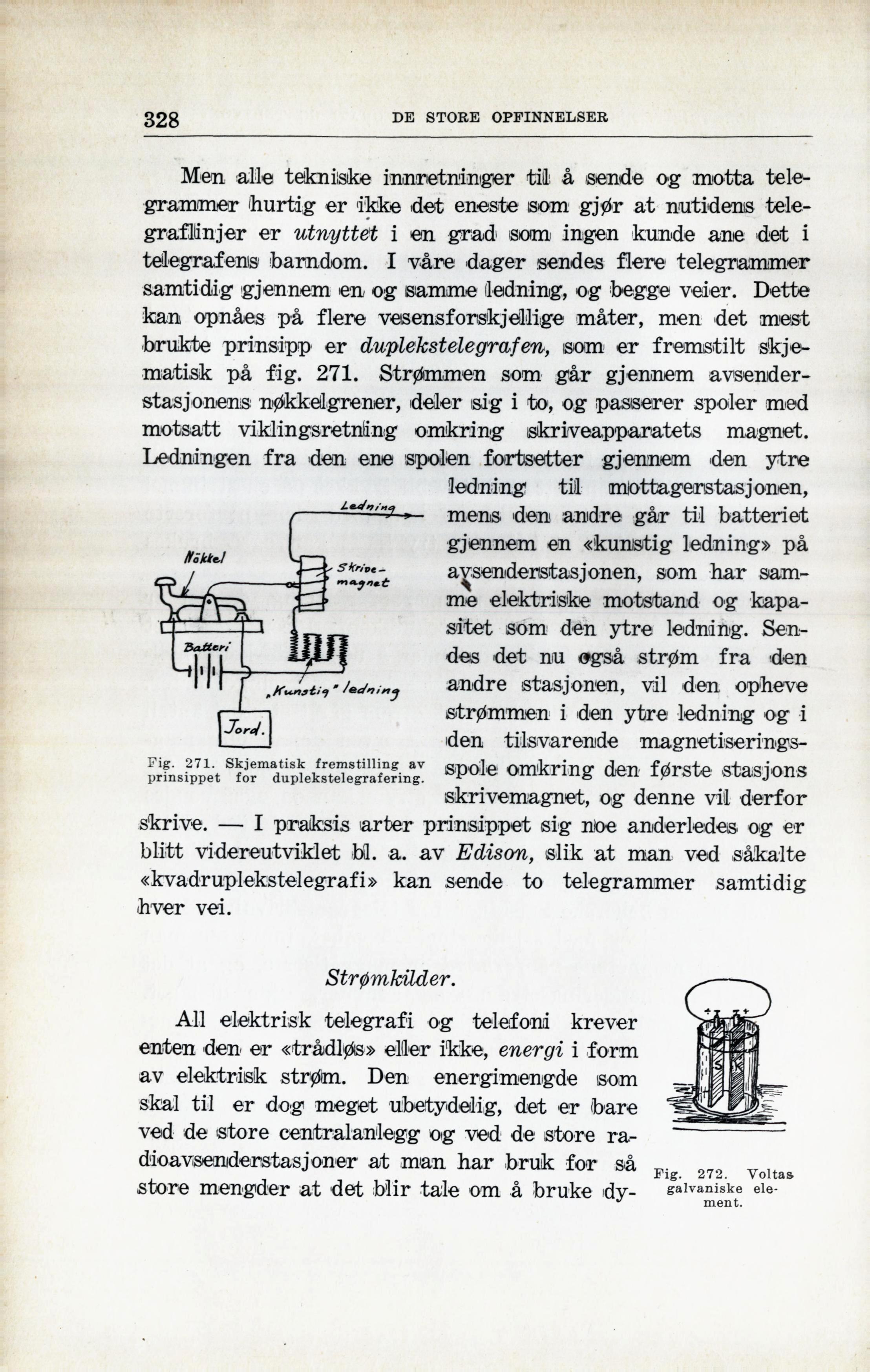

328
DE STORE OPFINNELSER
Men alle tekniske innretninger til å sende og motta
telegrammer ’hurtig er ikke det eneste som gjør at nutidens
telegraflinjer er utnyttet i en grad som ingen kunde ane det i
telegrafens barndom. I våre dager sendes flere telegrammer
samtidig gjennem en og samme ledning, og begge veier. Dette
kan opnåes på flere vesensforskjellige måter, men det mest
brukte prinsipp er duplekstelegrafen, som er fremstilt
skjematisk på fig. 271. Strømmen som går gjennem
avsender-stasjonens nøkkelgrener, deler sig i to, og passerer spoler med
motsatt viklingsretning omkring skriveapparatets magnet.
Ledningen fra den ene spolen fortsetter gjennem den ytre
ledning til mottagerstas jonen,
mens den andre går til batteriet
gjennem en «kunstig ledning» på
avsenderstasjonen, som har
samme elektriske motstand og
kapasitet som den ytre ledning.
Sendes det nu også strøm fra den
andre stasjonen, vil den opheve
strømmen i den ytre ledning og i
den tilsvarende
magnetiserings-spole omkring den første stasjons
skrivemagnet, og denne vil derfor
skrive. — I praksis arter prinsippet sig noe anderledes og er
blitt videreutviklet bi. a. av Edison, slik at man ved såkalte
«kvadruplekstelegrafi» kan sende to telegrammer samtidig
hver vei.
Strømkilder.
All elektrisk telegrafi og telefoni krever
enten den er «trådløs» eller ikke, energi i form
av elektrisk strøm. Den energimengde som
skal til er dog meget ubetydelig, det er bare
ved de store centralanlegg og ved de store
ra-dioavsenderstasjoner at man har bruk for så
store mengder at det biir tale om å bruke dy-
Fig. 272. Voltas
galvaniske
element.
Fig. 271. Skjematisk fremstilling av
prinsippet for duplekstelegrafering.
