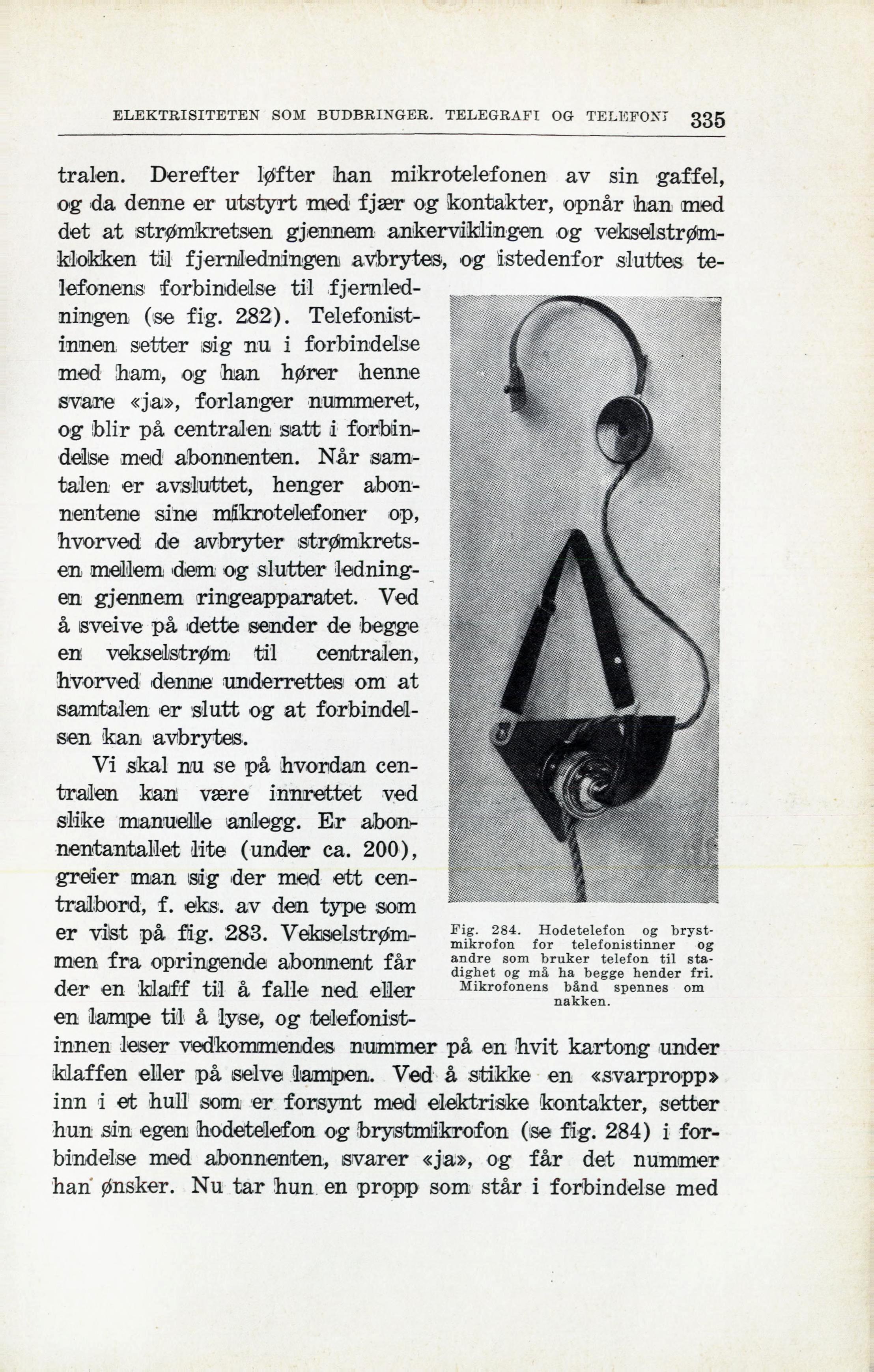

ELEKTRISITETEN SOM BUDBRINGER. TELEGRAFI OG TELEFONI 335
Fig. 284. Hodetelefon og
bryst-mikrofon for telefonistinner og
andre som bruker telefon til
stadighet og må ha begge hender fri.
Mikrofonens bånd spennes om
nakken.
tralen. Derefter løfter han mikrotelefonen av sin gaffel,
og da denne er utstyrt med fjær og kontakter, opnår han med
det at strømkretsen gjennem ankerviklingen og
vekselstrømklokken til fjernledningen avbrytes, og istedenfor sluttes
telefonens forbindelse til
fjernledningen (se fig. 282).
Telefonist-innen setter sig nu i forbindelse
med ham, og han hører henne
svare «ja», forlanger nummeret,
og blir på centralen satt i
forbindelse med abonnenten. Når
samtalen er avsluttet, henger
abonnentene sine mSkrotelefoner op,
hvorved de avbryter
strømkretsen mellem dem og slutter
ledningen gjennem ringeapparatet. Ved
å sveive på dette sender de begge
en vekselstrøm til centralen,
hvorved denne underrettes om at
samtalen er slutt og at
forbindelsen kan avbrytes.
Vi skal nu se på hvordan
centralen kan være innrettet ved
slike manuelle anlegg. Er
abonnentantallet lite (under ca. 200),
greier man sig der med ett
centralbord, f. eks. av den type som
er vilst på fig. 283.
Vekselstrømmen fra opringende abonnent får
der en klaff til å falle ned eller
en lampe til å lyse, og telefonist-
innen leser vedkommendes nummer på en hvit kartong under
klaffen eller på selve lampen. Ved å stikke en «svarpropp»
inn i et hull som er forsynt med elektriske kontakter, setter
hun sin egen hodetelefon og brystmikrofon (se fig. 284) i
forbindelse med abonnenten, svarer «ja», og får det nummer
han ønsker. Nu tar hun en propp som står i forbindelse med
