ELEKTRISITETEN SOM BUDBRINGER. TELEGRAFI OG TELEFONI 345
rader, hver rad med 22 kontakter. Spesielle båndkabler fører
ledningene til disse kontakter. Båndene er vevd, kan man si,
av tynne kobbertråder som renning og silketråd som islett.
Under vevningen lages åpninger i silkeisdasjonen, slik at
ledningene kan settes rett inn på kontaktene og loddes fast. Fig.

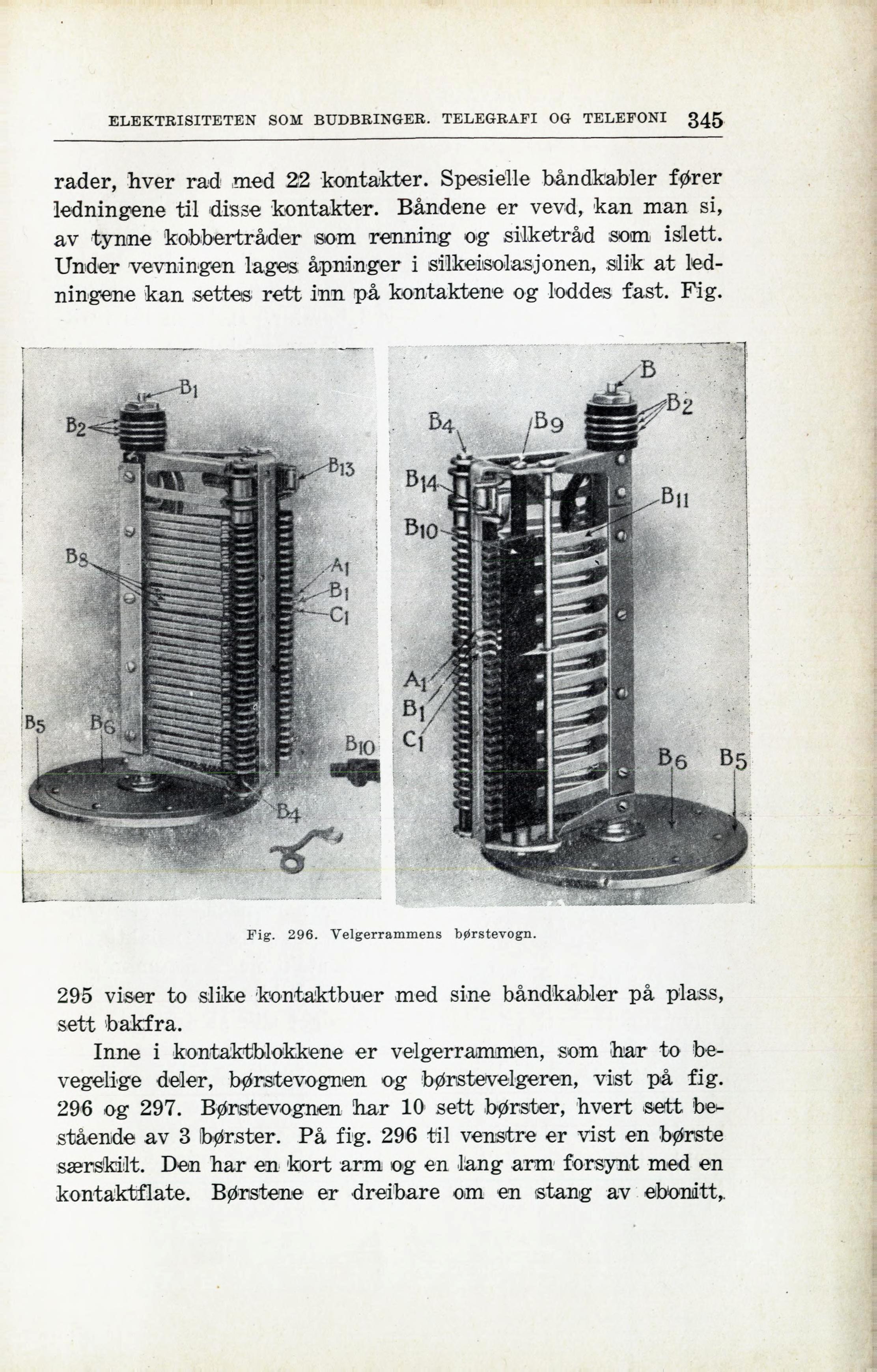

Fig. 296. Velgerrammens børstevogn.
295 viser to slike kontaktbuer med sine båndkabler på plass,
sett bakfra.
Inne i kontaktblokkene er velgerrammen, som har to
bevegelige deler, børstevognen og børstevelgeren, vist på fig.
296 og 297. Børstevognen har 10 sett børster, hvert sett
bestående av 3 børster. På fig. 296 til venstre er vist en børste
særskilt. Den har en kort arm og en lang arm forsynt med en
kontaktflate. Børstene er dreibare om en stang av ebonitt,.
