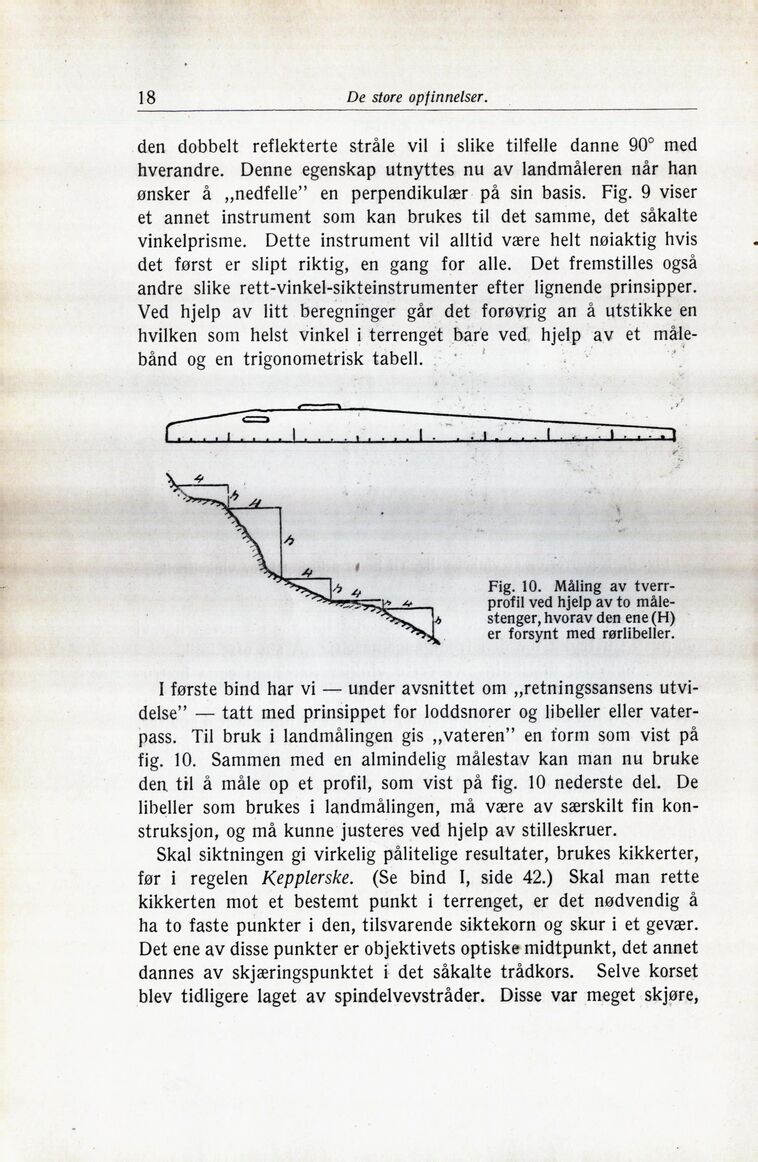

18
De store opfinnelser.
den dobbelt reflekterte stråle vil i slike tilfelle danne 90° med
hverandre. Denne egenskap utnyttes nu av landmåleren når han
ønsker å „nedfelle” en perpendikulær på sin basis. Fig. 9 viser
et annet instrument som kan brukes til det samme, det såkalte
vinkelprisme. Dette instrument vil alltid være helt nøiaktig hvis
det først er slipt riktig, en gang for alle. Det fremstilles også
andre slike rett-vinkel-sikteinstrumenter efter lignende prinsipper.
Ved hjelp av litt beregninger går det forøvrig an å utstikke en
hvilken som helst vinkel i terrenget bare ved hjelp av et
måle-bånd og en trigonometrisk tabeli.
Fig. 10. Måling av
tverr-profil ved hjelp av to
målestenger, hvorav den ene (H)
er forsynt med rørlibeller.
I første bind har vi — under avsnittet om „retningssansens
utvidelse” — tatt med prinsippet for loddsnorer og libeller eller
vaterpass. Til bruk i landmålingen gis „vateren” en form som vist på
fig. 10. Sammen med en almindelig målestav kan man nu bruke
den til å måle op et profil, som vist på fig. 10 nederste del. De
libeller som brukes i landmålingen, må være av særskilt fin
konstruksjon, og må kunne justeres ved hjelp av stilleskruer.
Skal siktningen gi virkelig pålitelige resultater, brukes kikkerter,
før i regelen Kepplerske. (Se bind I, side 42.) Skal man rette
kikkerten mot et bestemt punkt i terrenget, er det nødvendig å
ha to faste punkter i den, tilsvarende siktekorn og skur i et gevær.
Det ene av disse punkter er objektivets optiske midtpunkt, det annet
dannes av skjæringspunktet i det såkalte trådkors. Selve korset
blev tidligere laget av spindelvevstråder. Disse var meget skjøre,
