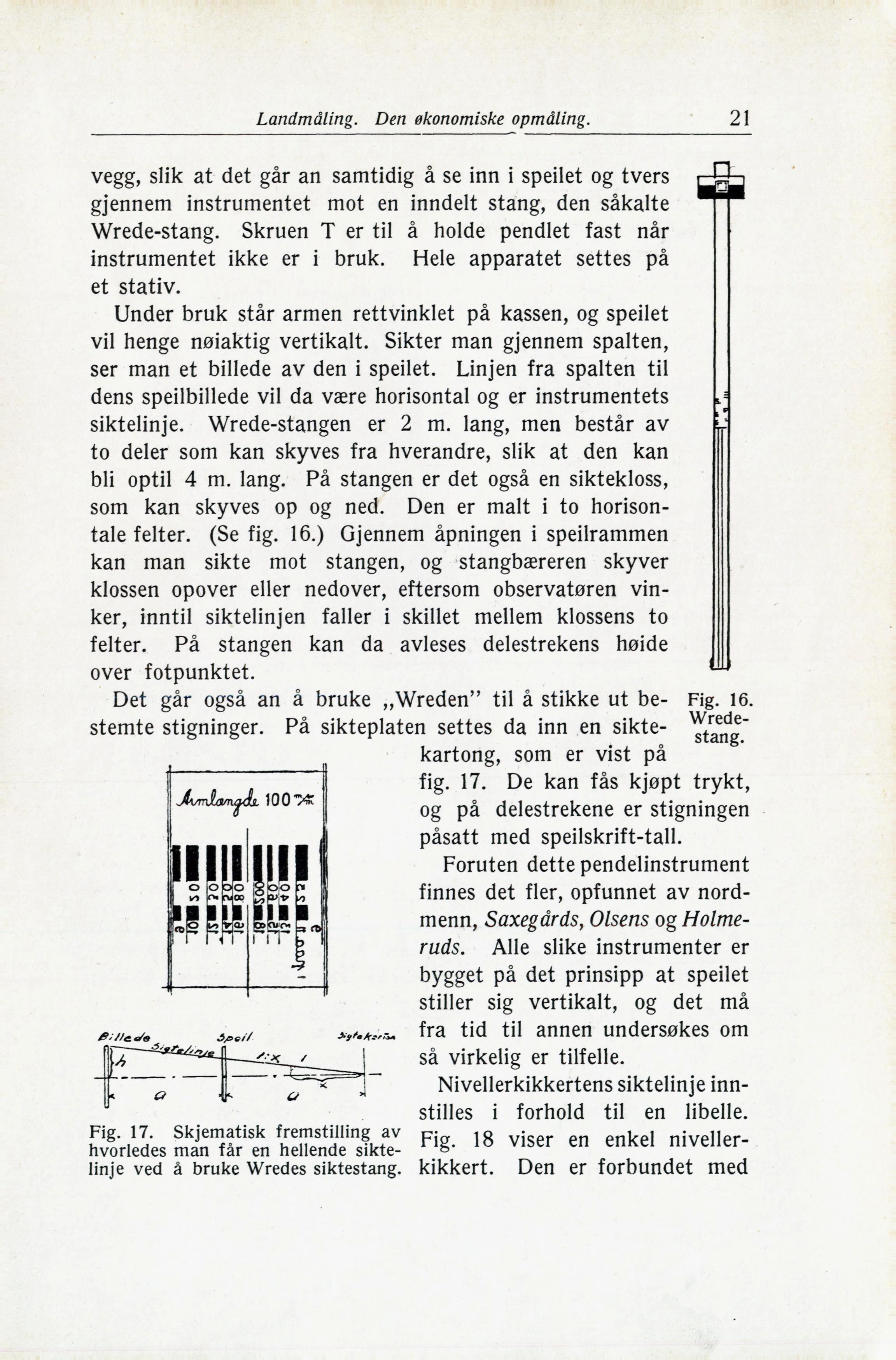

Landmåling. Den økonomiske opmåling.
21
vegg, slik at det går an samtidig à se inn i speilet og tvers
gjennem instrumentet mot en inndelt stang, den såkalte
Wrede-stang. Skruen T er til å holde pendlet fast når
instrumentet ikke er i bruk. Hele apparatet settes på
et stativ.
Under bruk står armen rettvinklet på kassen, og speilet
vil henge nøiaktig vertikalt. Sikter man gjennem spalten,
ser man et billede av den i speilet. Linjen fra spalten til
dens speilbillede vil da være horisontal og er instrumentets
siktelinje. Wrede-stangen er 2 m. lang, men består av
to deler som kan skyves fra hverandre, slik at den kan
bli optil 4 m. lang. På stangen er det også en siktekloss,
som kan skyves op og ned. Den er malt i to
horisontale felter. (Se fig. 16.) Gjennem åpningen i speilrammen
kan man sikte mot stangen, og stangbæreren skyver
klossen opover eller nedover, eftersom observatøren
vinker, inntil siktelinjen faller i skillet mellem klossens to
felter. På stangen kan da avleses delestrekens høide
over fotpunktet.
Det går også an å bruke „Wreden” til å stikke ut
bestemte stigninger. På sikteplaten settes da inn en
sikte-kartong, som er vist på
fig. 17. De kan fås kjøpt trykt,
og på delestrekene er stigningen
påsatt med speilskrift-tall.
Foruten dette pendelinstrument
finnes det fler, opfunnet av
nordmenn, Saxegårds, Olsens og
Holme-rads. Alle slike instrumenter er
bygget på det prinsipp at speilet
stiller sig vertikalt, og det må
fra tid til annen undersøkes om
så virkelig er tilfelle.
Nivellerkikkertens siktelinje
innstilles i forhold til en libelle.
Fig. 18 viser en enkel
niveller-kikkert. Den er forbundet med
Fig. 17. Skjematisk fremstilling av
hvorledes man fàr en hellende
siktelinje ved å bruke Wredes siktestang.
Fig. 16. [-Wrede-stang.-]
{+Wrede-
stang.+}
