Landmåling. Den økonomiske opmåling.
27

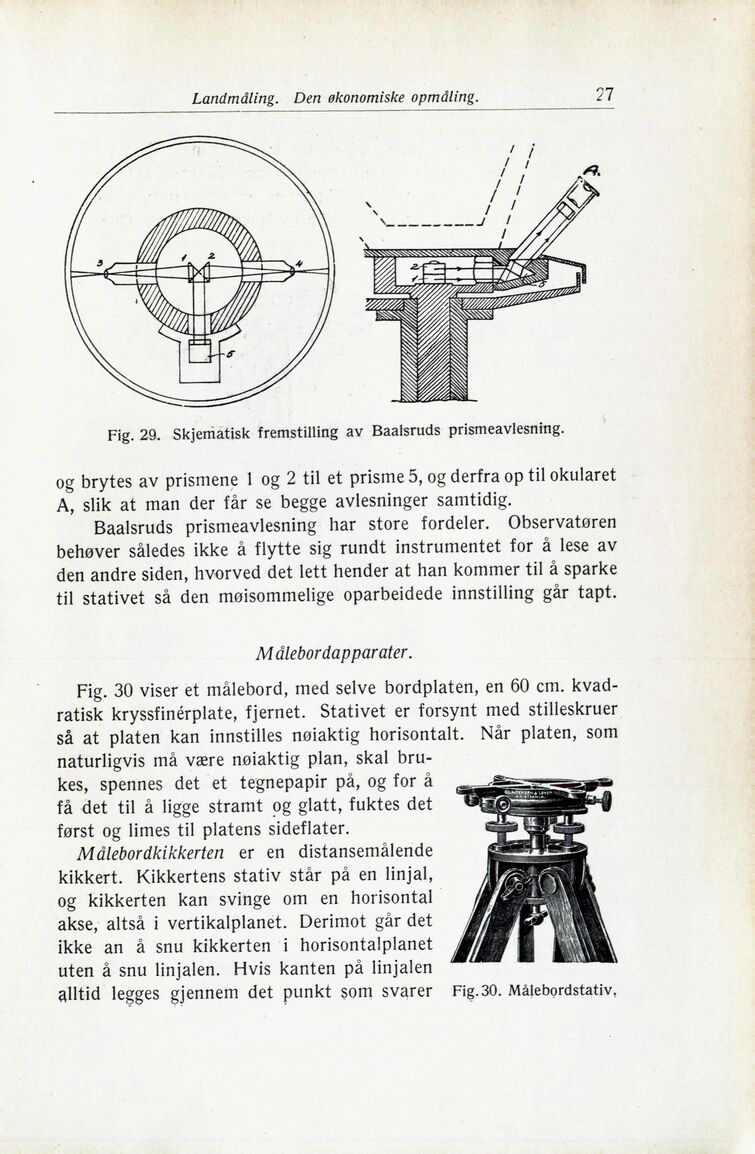

Fig. 29. Skjematisk fremstilling av Baalsruds prismeavlesning.
og brytes av prismene 1 og 2 til et prisme 5, og derfra op til okularet
A, slik at man der får se begge avlesninger samtidig.
Baalsruds prismeavlesning har store fordeler. Observatøren
behøver således ikke å flytte sig rundt instrumentet for å lese av
den andre siden, hvorved det lett hender at han kommer til å sparke
til stativet så den møjsommelige oparbeidede innstilling går tapt.
Mdlebordapparater.
Fig. 30. Målebordstativ.
Fig. 30 viser et målebord, med selve bordplaten, en 60 cm.
kvadratisk kryssfinérplate, fjernet. Stativet er forsynt med stilleskruer
så at platen kan innstilles nøiaktig horisontalt. Når platen, som
naturligvis må være nøiaktig plan, skal
brukes, spennes det et tegnepapir på, og for å
få det til å ligge stramt og glatt, fuktes det
først og limes til platens sideflater.
Mälebordkikkerten er en distansemålende
kikkert. Kikkertens stativ står på en linjal,
og kikkerten kan svinge om en horisontal
akse, altså i vertikalplanet. Derimot går det
ikke an å snu kikkerten i horisontalplanet
uten å snu linjalen. Hvis kanten på linjalen
alltid legges gjennem det punkt som svarer
